MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft. Opmerking:
De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het vervoer wat
van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking bevindt. Dit is normaal
en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant van de loopband bevin-
den, veeg dit dan met een zachte lap gewoon weg.

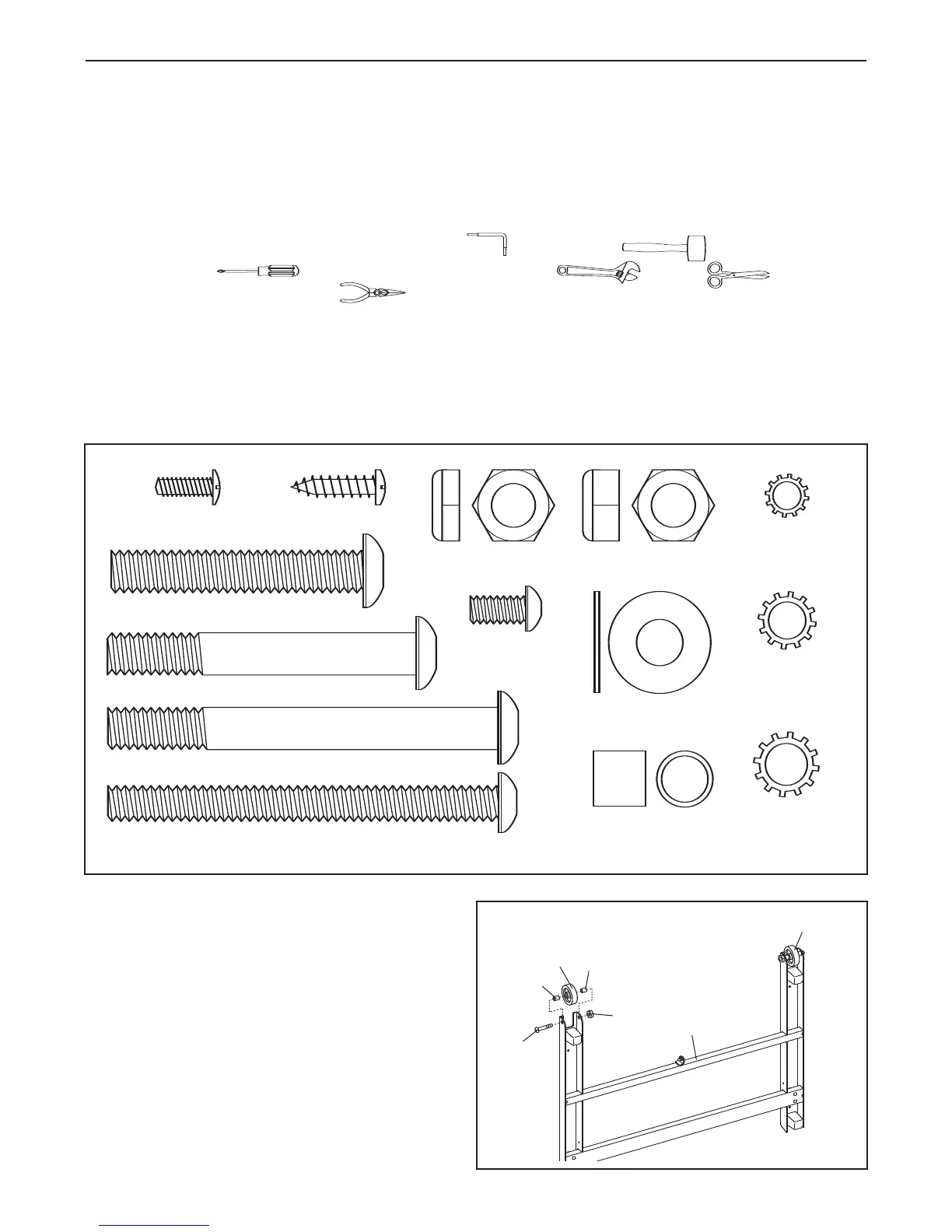

Tijdens de montage zult u de meegeleverde inbussleutels , rubber hamer , uw eigen kruiskop-
schroevendraaier , en engelse sleutels nodig hebben , schaar , en neus-
punt combinatietang nodig hebben .
Bekijk de tekeningen hieronder om u te helpen met het zoeken naar onderdelen. Het nummer tussen haakjes onder
iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN aan het eind van deze handlei-
ding. Het getal na de haakjes geeft het aantal onderdeeltjes aan wat nodig is voor de montage.
Opmerking:
Sommige kleine onderdelen kunnen al gemonteerd zijn. Wanneer een onderdeel zich niet in de zak met on-
derdelen bevindt, kijk dan om te zien of het al gemonteerd is. Om schade aan de plastic onderdelen te vermij-
den, gebruik nooit elektrisch gereedschap voor de montage.
1/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
3/8" Slotmoer (47)–2
3/4" Schroef
(2)–10
3/8" Tussenring (33)–2
M4 x 10mm Schroef
(11)–2
Tussenstuk van
de Wiel (44)–4
1/4" x 1/2" Bout
(22)–2
3/8" x 2 1/4" Bout (27)–4
1/4" Sterring
(21)–2
3/8" Moer
(35)–2
3/8" x 2 3/4" Bout (14)–2
3/8" x 3 1/2" Bout (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
3/8" Sterring
(39)–4
F
5/16" x 3 1/2" Bout (20)–4
5/16" Sterring
(19)–4
1 1/2" Screw (97)–4
1. Maak het Wiel (45) aan de ene kant van de
Basis (48) vast met een 3/8" x 2 3/4" Bout (14),
twee Tussenstukken voor het Wiel (44), en een
3/8" Moer (35) zoals aangegeven. Draai de
Moer niet te vast. De Wieltjes moet vrij kun
-
nen draaien.
Maak het andere Wiel (45) op dezelfde ma
-
nier aan de andere kant van de Basis (48)
vast.
1
6
48
45
45
44
44
14
35
