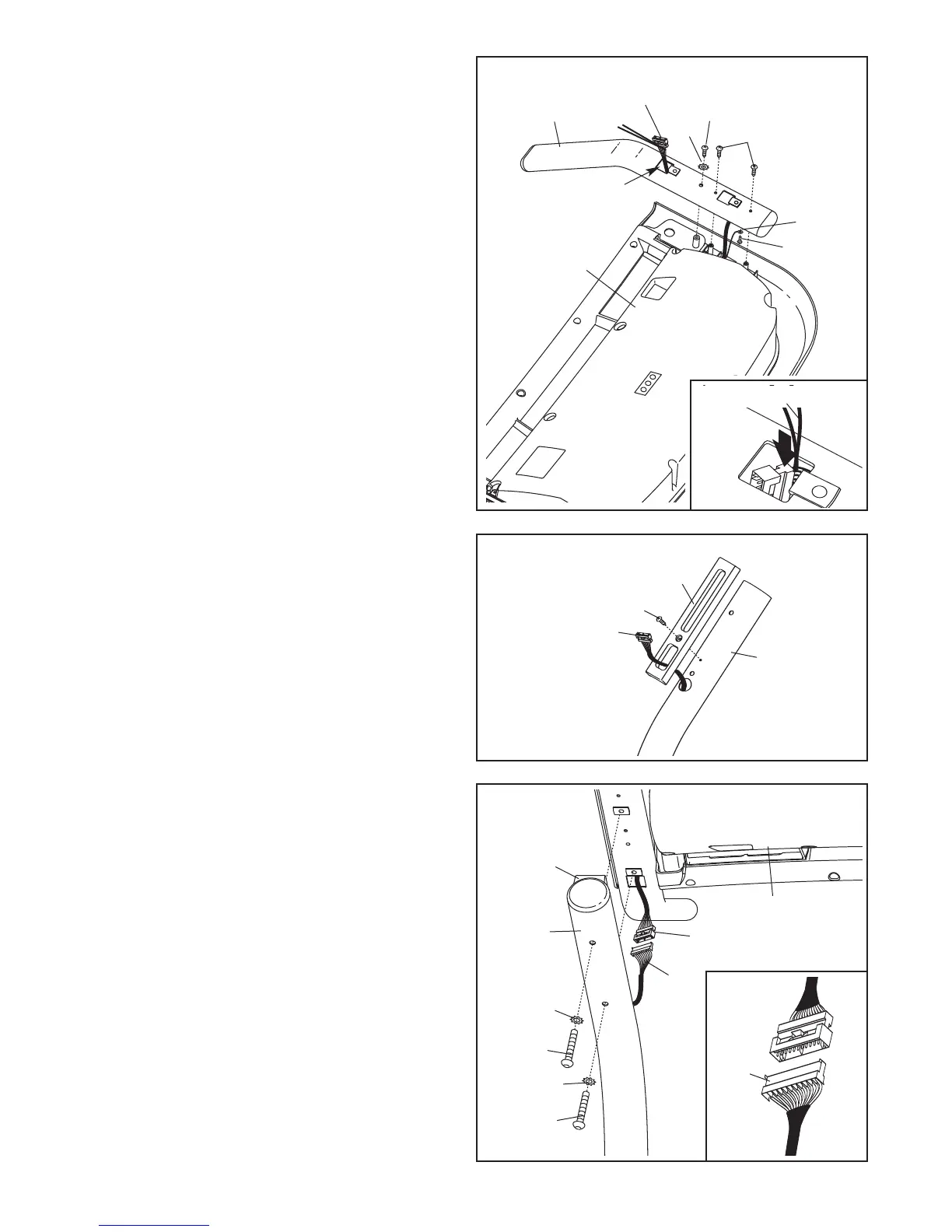

Draad van het
Bedieningspaneel
7
. Plaats de Basis van het Bedieningspaneel (26)
ondersteboven op een zacht oppervlak om
schrammen te vermijden.
Laat een tweede persoon de Handleuning (18) in
d
e aangegeven positie vasthouden. Steek de
Verbinding en de draad van het bedieningspaneel
i
n de Handleuning en door het aangegeven vier-
kant gat. Als het nodig is, neem de connector vast
met een tang met naaldneus,
aan de plaatsen
die op de inzettekening met een pijltje zijn aan-
gegeven.
Verwijder dan de opbinddraad van de
draad van het bedieningspaneel.
Maak de geaarde draad aan de Handleuning (18)
vast met een M4.2 x 10mm Schroef (11). Plaats
vervolgens de Handleuning op de Basis van het
Onderstel (26). Zorg ervoor dat de draden niet be-
kneld raken. Draai handmatig de 1/4" x 1/2" Bout
(22) met een 1/4" Sterring (21) in de Handleuning
en draai dan twee 3/4" Schroeven (2) in de
Handleuning.
Draai de 1/4" x 1 1/2" Bout vast
en dan de twee 3/4" Schroeven. Draai de
Schroeven niet te vast aan.
Maak de Linker Handleuning (niet getoond) op
dezelfde manier vast. Opgelet: Er zitten geen
draden aan de andere kant.
8. Steek de Draad van de Staander (28) door een
Tussenstuk van de Handleuning (88) zoals ge-
toond. Maak het Tussenstuk van de Handleuning
aan de Rechter Staander (36) vast met een 3/4"
Schroef (2).
Maak het andere Tussenstuk van de Handleu-
ning (niet getoond) op dezelfde manier aan de
Linker Staander (niet getoond) vast. Opmer-
king: Er zitten geen draden aan de linkerkant.
9. Verwijder de verbindingen van de Draad van de
Staander (28) en de draad van het bedieningspa-
neel.
Terwijl een andere persoon de Basis van het
Bedieningspaneel (26) vasthoudt bij het Rechter
Tussenstuk van de Handleuning (88), maak de
draad van het bedieningspaneel aan de Draad
van de Staander (28) vast.
Zie de afbeelding. De
connectors moeten gemakkelijk naast elkaar
schuiven en op hun plaats klikken. Als dit niet
gebeurt, draai dan een van de aansluitingen en
probeer het opnieuw. ALS DE CONNECTORS
NIET GOED ZIJN AANGESLOTEN, KAN HET
BEDIENINGSPANEEL BESCHADIGD RAKEN
WANNEER DE STROOM WORDT INGESCHA-
KELD. Steek de connectors in de Rechter
Staander (36).
7
Gaatje
Draad van het
Bedieningspaneel
26
V
ierkant
G
at
18
22
21
2
11
8
28
36
2
88
28
88
Bandje
