MONTAŻ
Do montażu potrzebne są dwie osoby. Ustaw bieżnię w uprzątniętym miejscu i usuń wszystkie materiały
opakowaniowe; nie wyrzucaj materiałów opakowaniowych do zakończenia montażu. Uwaga: Spodnia część pasa
bieżni pokryta jest wysokiej jakości smarem. Podczas transportu niewielkie ilości smaru mogą przedostać się na
wierzchnią część pasa lub do kartonu. Jest to normalne i nie ma wpływu na sprawność bieżni. Jeśli na pasie zna-
jduje się smar, zetrzyj go miękką szmatką i łagodnym, nieściernym środkiem czyszczącym.
Do montażu będą potrzebne zaąączone klucze imbusowe , wąasny śrubokręt krzyżakowy ,
gumowy młotek , oraz klucz nastawny , Nożyczki , i szczypce do drutu
.

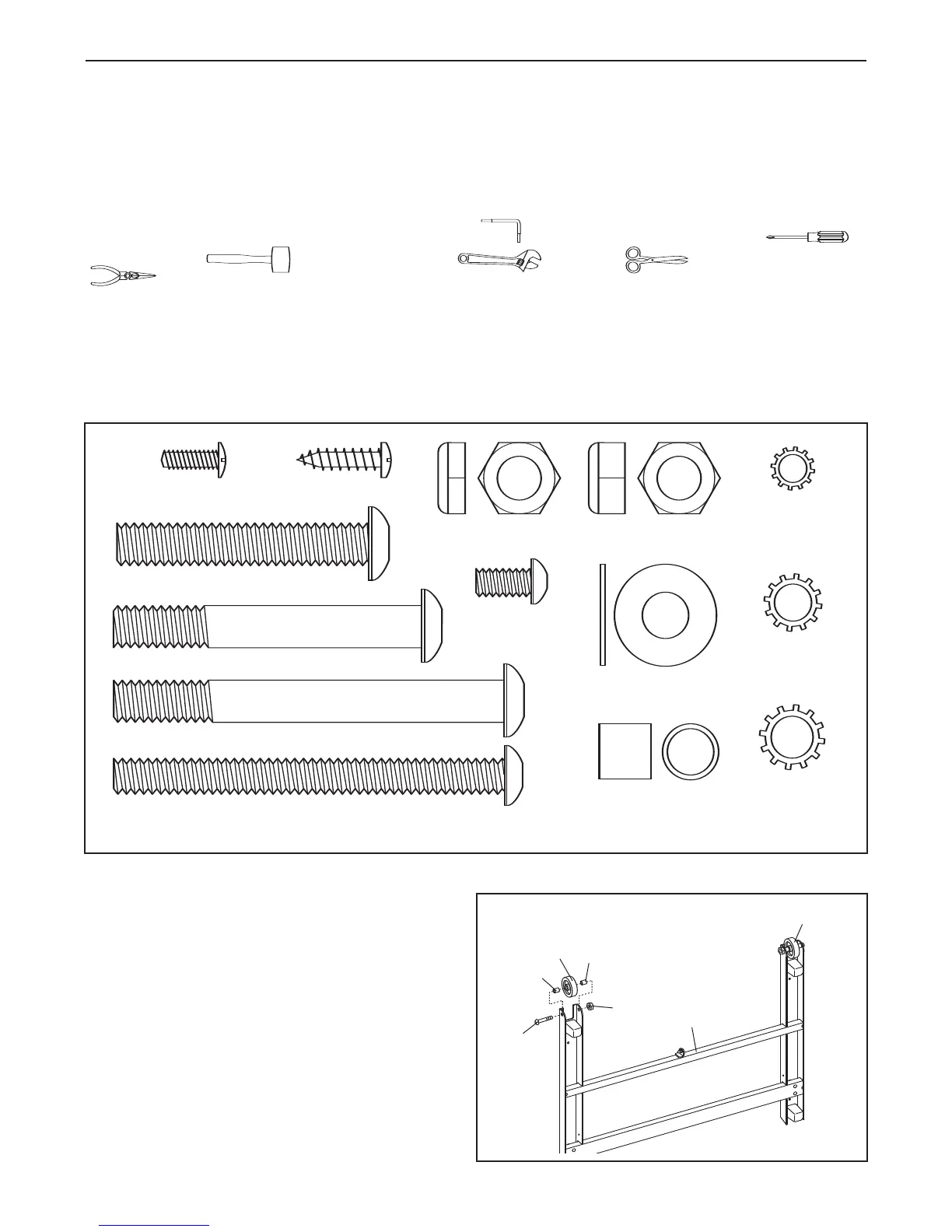

Rysunki poniżej ułatwią identyfikację narzędzi do montażu. Liczba w nawiasach pod każdym rysunkiem to kluc-
zowy numer części, z LISTY CZĘŚCI umieszczonej pod koniec niniejszego podręcznika. Liczba za nawiasem oz-
nacza liczbę części potrzebnych do montażu.
Uwaga: Jeśli danego elementu nie ma w torebkach z częściami,
sprawdź, czy dana część nie została już zamontowana. Przy montażu nie używaj narzędzi z napędem elek-
trycznym. Pozwoli to uniknąć uszkodzenia części plastikowych.
1/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
3/8" Nakr´tka
zabezpieczajàca (47)–2
Wkr´t 3/4" (2)–10
3/8" Podk∏adka
(33)–2
Wkr´t M4.2 x 10mm
(11)–2
Element
dystansowy
kó∏ka (44)–4
1/4" x 1/2" Âruba
(22)–2
3/8" x 2 1/4" Âruba (27)–4
Podk∏adka
odginana
1/4" (21)–2
3/8" Nakr´tka
(35)–2
3/8" x 2 3/4" Âruba (14)–2
3/8" x 3 1/2" Âruba (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
3/8" Podk∏adka
odginana (39)–4
F
5/16" x 3 1/2" Âruba (20)–4
Podk∏adka
odginana 5/16"
(19)–4
1 1/2" Screw (97)–4
1. Przymocuj kółko (45) do każdej ze stron pod-
stawy (48) za pomocą śruby 3/8" x 2 3/4" (14),
dwóch rozpórek kółka (44) oraz nakrętki 3/8"
(35) jak przedstawiono na rysunku. Nie dokrę-
caj zbytnio nakrętki; kółko powinno obracać
się swobodnie.
Na takiej samej zasadzie zamontuj drugie
kółko (45) po drugiej stronie podstawy (48).
1
6
48
45
45
44
44
14
35
