MONTAJE
E
l montaje requiere dos personas.
C
oloque todas las piezas de la máquina para correr en una área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla com-
pletado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lubricante de
alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte superior de la
banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento de la máquina
para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante con una tela suave y
un detergente suave, no abrasivo.
El montaje requiere las llaves hexagonales que vienen incluidas y su propio destornillador de
estrella , mazo , llave ajustable tijeras , y pinzas .

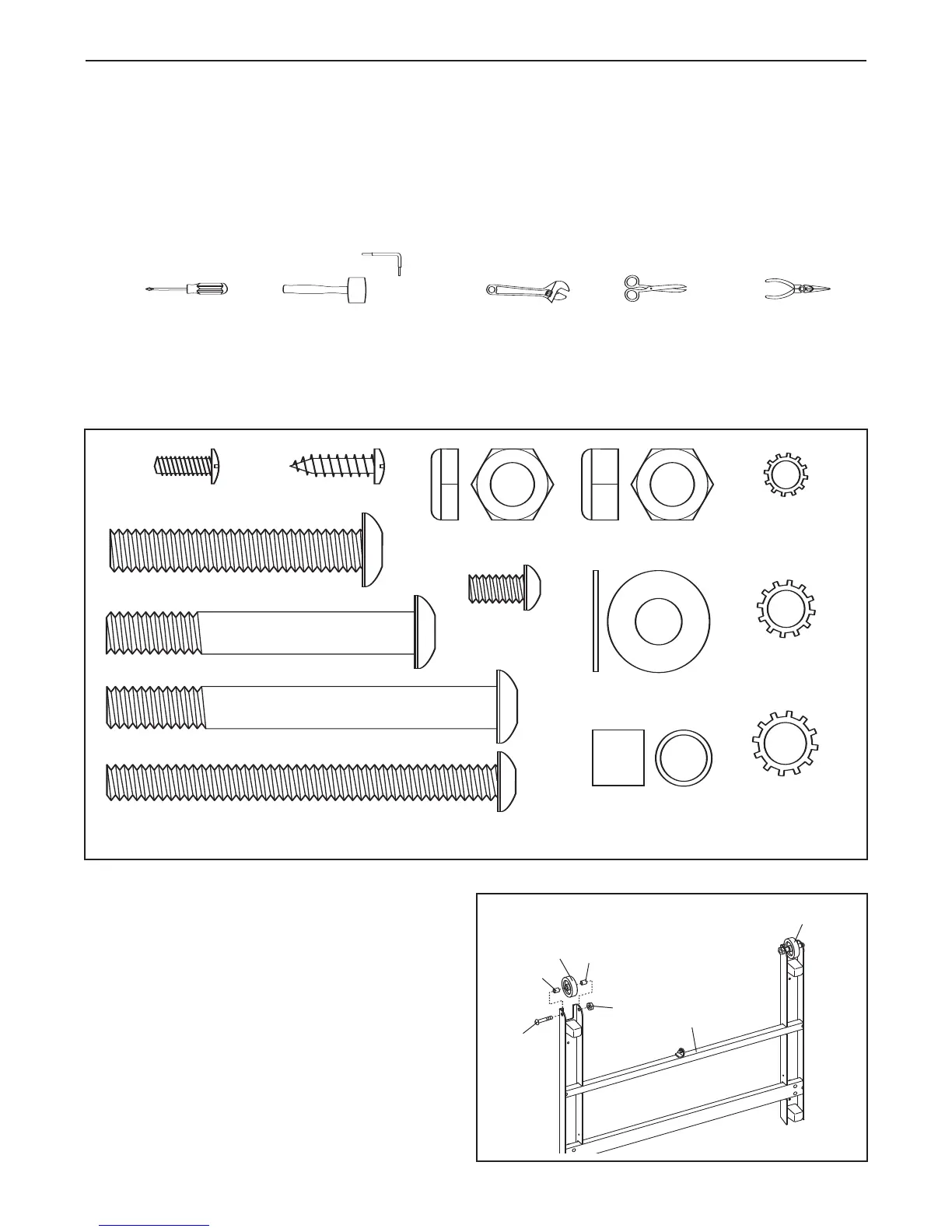

Use los diagramas de abajo para identificar el montaje de la maquinaria. El número en paréntesis debajo de cada
diagrama es el número de la pieza de la LISTA DE LAS PIEZAS cerca al final de éste manual. El número después
de las paréntesis es la cantidad necesaria para el montaje.
Nota: Si no se encuentra una pieza en la bolsa, verifi-
que si ha sido pre-ensamblada a una de las piezas que necesitan ser ensambladas. Pueden haber extras pie-
zas pequeñas incluidas.
1
/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
Contratuerca de Nylon
de 3/8" (47)–2
Tornillo de 3/4" (2)–10
Arandela de
3/8" (33)–2
Tornillo de
4.2 x 10mm (11)–2
Espaciador de la
Rueda (44)–4
Perno de
1/4" x 1/2" (22)–2
Perno de 3/8" x 2 1/4" (27)–4
Arandela Estrella
de 1/4" (21)–2
Tuerca de 3/8"
(35)–2
Perno de 3/8" x 2 3/4" (14)–2
Perno de 3/8" x 3 1/2" (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Arandela Estrella
de 3/8" (39)–4
F
Perno de 5/16" x 3 1/2"(20)–4
Arandela Estrella
de 5/16" (19)–4
1 1/2" Screw (97)–4
1. Coloque una Rueda (45) a un lado de la Base
(48) con un Perno de 3/8" x 2 3/4" (14), dos
Espaciadores de la Rueda (44), y una Tuerca
de 3/8" (35) como se muestra. No sobre apriete
la Tuerca. La Rueda debe girar libremente.
Coloque la otra Rueda (45) al otro lado de la
Base (48) de la misma manera.
1
6
48
45
45
44
44
14
35
To Next Page
