9
Orificio
Pequeño
71

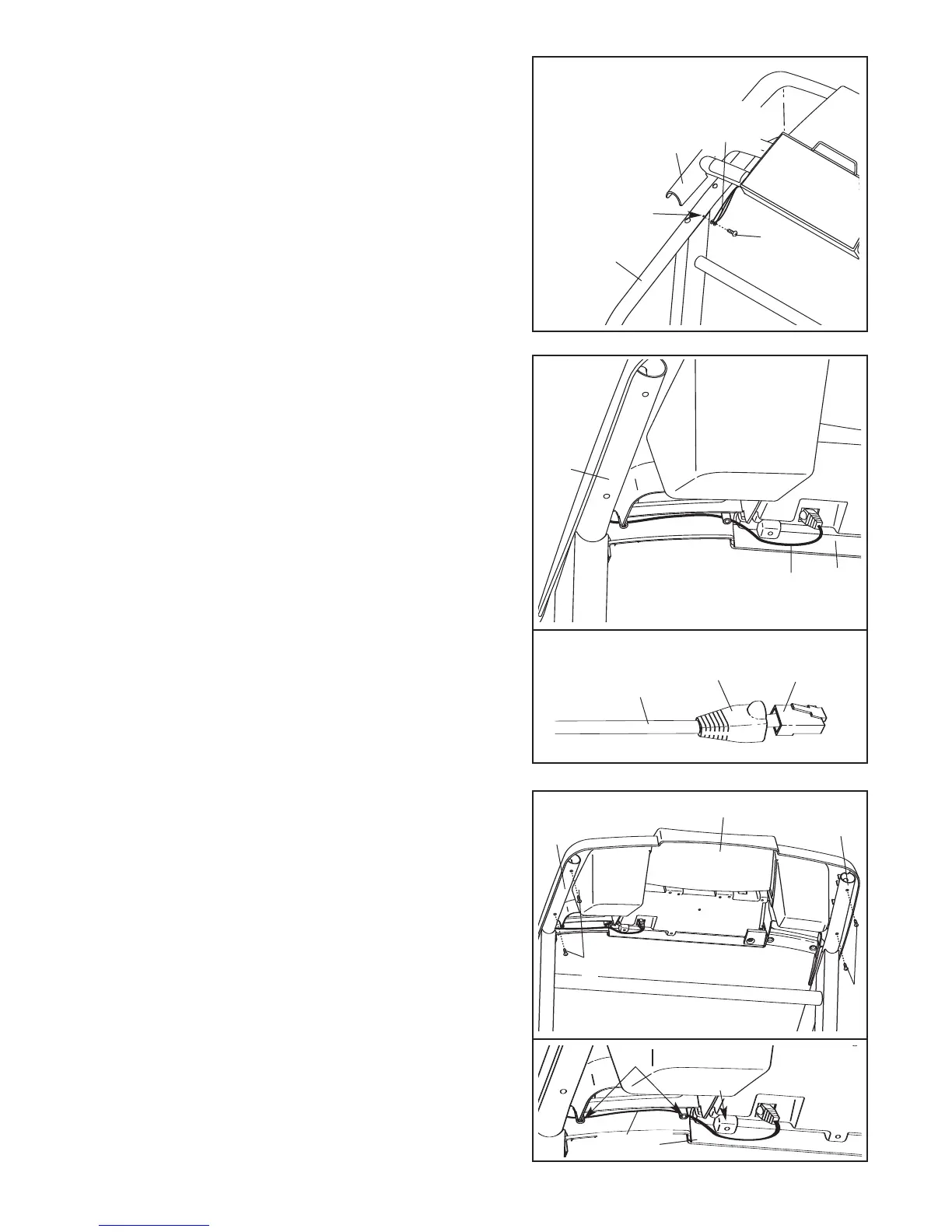

4. Sostenga la Base de la Consola (47) cerca de la
Baranda Izquierda (71). Conecte los extremos del cable
d
e tierra a la Base de la Consola al orificio pequeño indi-
cado en la Baranda Izquierda con el Tornillo Plateado de
T
ierra (75).
47
75
C
ables
d
e Tierra
42
5. Toque la Baranda derecha (72) para descargar cual-
quier estática. Deslice la manga quitándola de los co-
nectadores en el Cable del Montante Vertical (42) como
se muestra en el dibujo del recuadro. Presione el ex-
tremo del Cable del Montante Vertical dentro del toma
corriente en la parte inferior de la Base de la Consola
(47).
El conectador debe deslizar fácilmente dentro
del toma corriente y sonar en su lugar. Si el conecta-
dor no desliza fácilmente y suena en su lugar, dé vuelta
al conectador y entonces vuelva a insertarlo. Entonces,
deslice la manga de regreso sobre el conectador.
72
47
4
5
47
6. Coloque la Base de la Consola (47) en la Baranda
Derecha (72) y la Baranda Izquierda (71). Conecte la Base
de la Consola con cuatro Tornillos de 3/4” (2).
Comience
a enroscar todos los cuatro Tornillos antes de apre-
tarlos; no sobre apriete los Tornillos.
Vea el dibujo inferior. Asegúrese que el Cable del
Montante Vertical (42) esté guiado debajo de los dos
postes redondos indicados (A). A continuación, pre-
sione el Cable del Montante Vertical dentro de la ranura
entre el poste cuadrado (B) y la Base de la Consola (47).
2
2
72
71
6
42
Manga
Conectador
A
B
47
42
