10

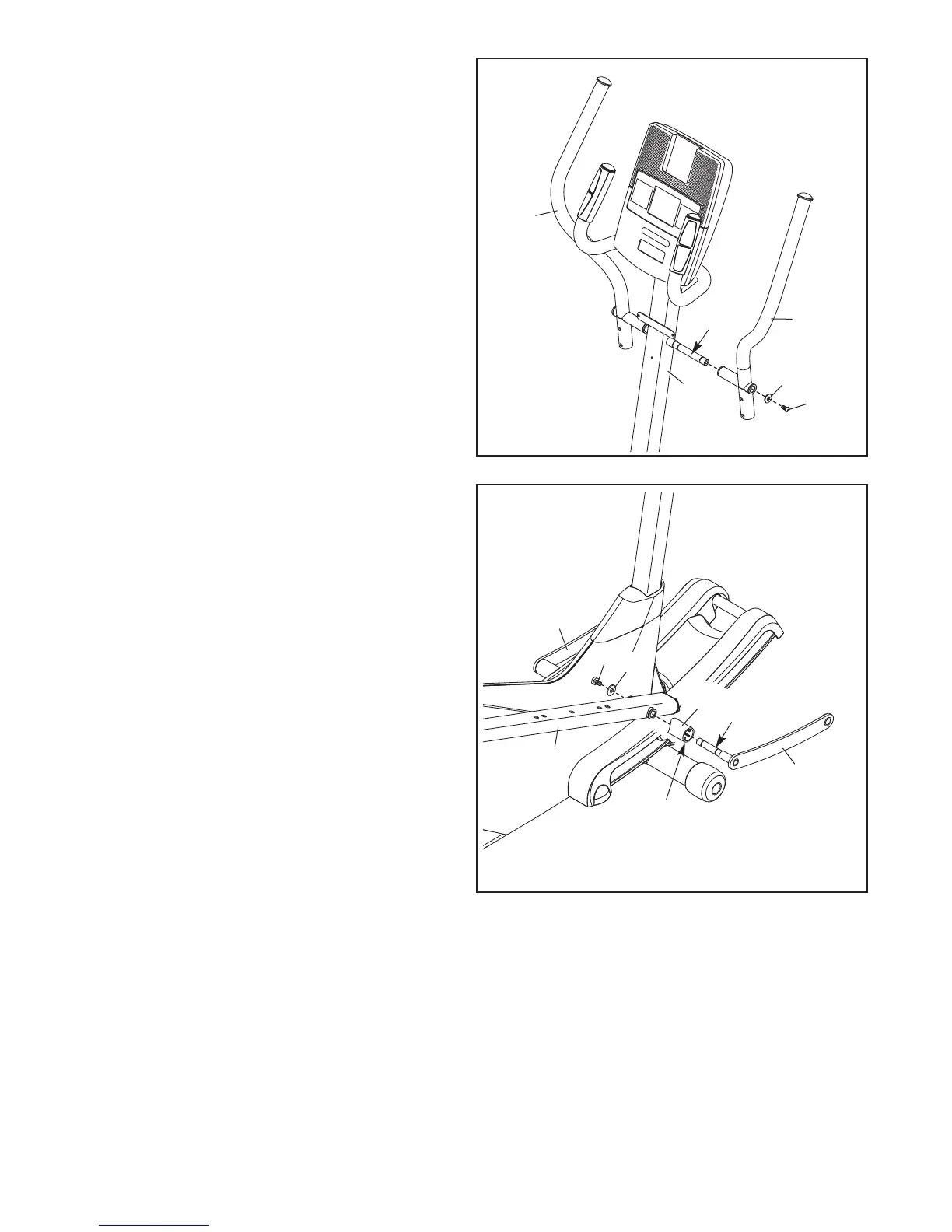

10. Utilizzando un piccolo sacchetto in plastica per
non sporcarsi le mani, applicare una po' del
lubrificante incluso all'asse sul lato destro del
M
ontante (2).
L
ocalizzare il Manubrio Esterno Destro (9) con-
trassegnato con l'adesivo “Right” (L o Left
indicano la sinistra; R o Right indicano la
destra) e orientarlo come indicato. Inserire il
Manubrio Esterno Destro all'asse sul lato destro
del Montante (2).
Fissare il Manubrio Esterno Destro (9) con una
Vite Autobloccante da M8 x 20mm (80) e una
Rondella M8 (33).
Ripetere questa operazione per il montaggio
del Manubrio Esterno Sinistro (8).
10
8
9
2
33
80
Lubrifi-
cante
11. Localizzare il Braccio di Collegamento Destro
(98) contrassegnato con l'adesivo “Right” (L o
Left indicano la sinistra; R o Right indicano la
destra) e orientarlo come indicato.
Lubrificare l'asse del Braccio di Collegamento
Destro (98).
Inserire il Copri Braccio di Collegamento (103)
sull'asse del Braccio di Collegamento Destro
(98). Accertare che il lato piatto del Copri
Braccio di Collegamento sia rivolto verso il
Braccio di Collegamento Destro.
Inserire il Braccio di Collegamento Destro (98)
nel Braccio Pedale Destro (49). Fissare il
Braccio di Collegamento Destro con una Vite
Autobloccante da M8 x 20mm (80) e una
Rondella da M8 (33).
Ripetere questa operazione per il montaggio
del Braccio di Collegamento Sinistro (99).
11
98
49
80
33
99
Lubrificante
Lato Piatto
103
To Next Page
