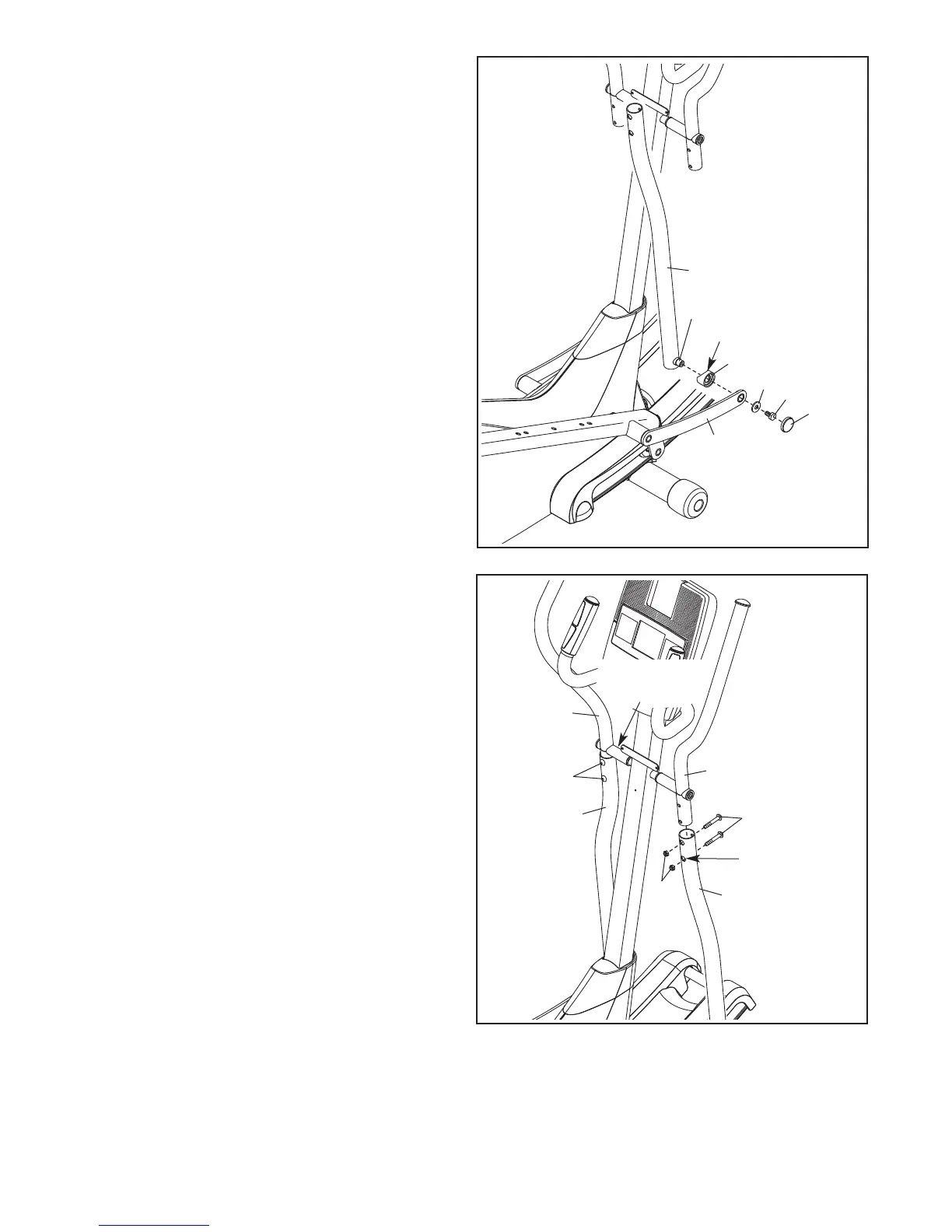

12. Con l'aiuto di una seconda persona posizionare
il Copri Boccola (102) sul supporto presente sul
Montante Manubrio Esterno (6) destro.
Verificare che il lato curvo del Copri Boccola
sia rivolto verso il Montante Manubrio
Esterno.
Fissare il Braccio di Collegamento Destro (98) e
il Copri Boccola (102) al Montante Manubrio
Esterno (6) destro con una Vite Autobloccante
Esagonale da M8 x 18mm (85) e una Rondella
da M8 (33).
Quindi inserire a pressione il Copri Vite Braccio
di Collegamento (104) sulla Vite Autobloccante
Esagonale da M8 x 18mm (85).
Ripetere questa operazione sull'altro lato
dell'ellittico.
33
85
98
102
Supporto
Lato Curvo
104
13. Facendo ricorso all'aiuto di un'altra persona
inserire il Manubrio Esterno Destro (9) nel
Montante Manubrio Esterno (6) destro.
Fissare il Manubrio Esterno Destro (9) con due
Bulloni a Testa Bombata da M8 x 45mm (76) e
due Controdadi da M8 (77). Verificare che i
Controdadi siano inseriti nei fori esagonali.
Fissare il Manubrio Esterno Sinistro (8)
all'altro Montante Manubrio Esterno (6) nel
medesimo modo. Verificare che i Bulloni a
Testa Bombata da M8 x 45mm (76) si trovino
nella posizione indicata.
13
9
8
6
6
Fori
Esagonali
77
76
76
Fori
Esagonali
