10

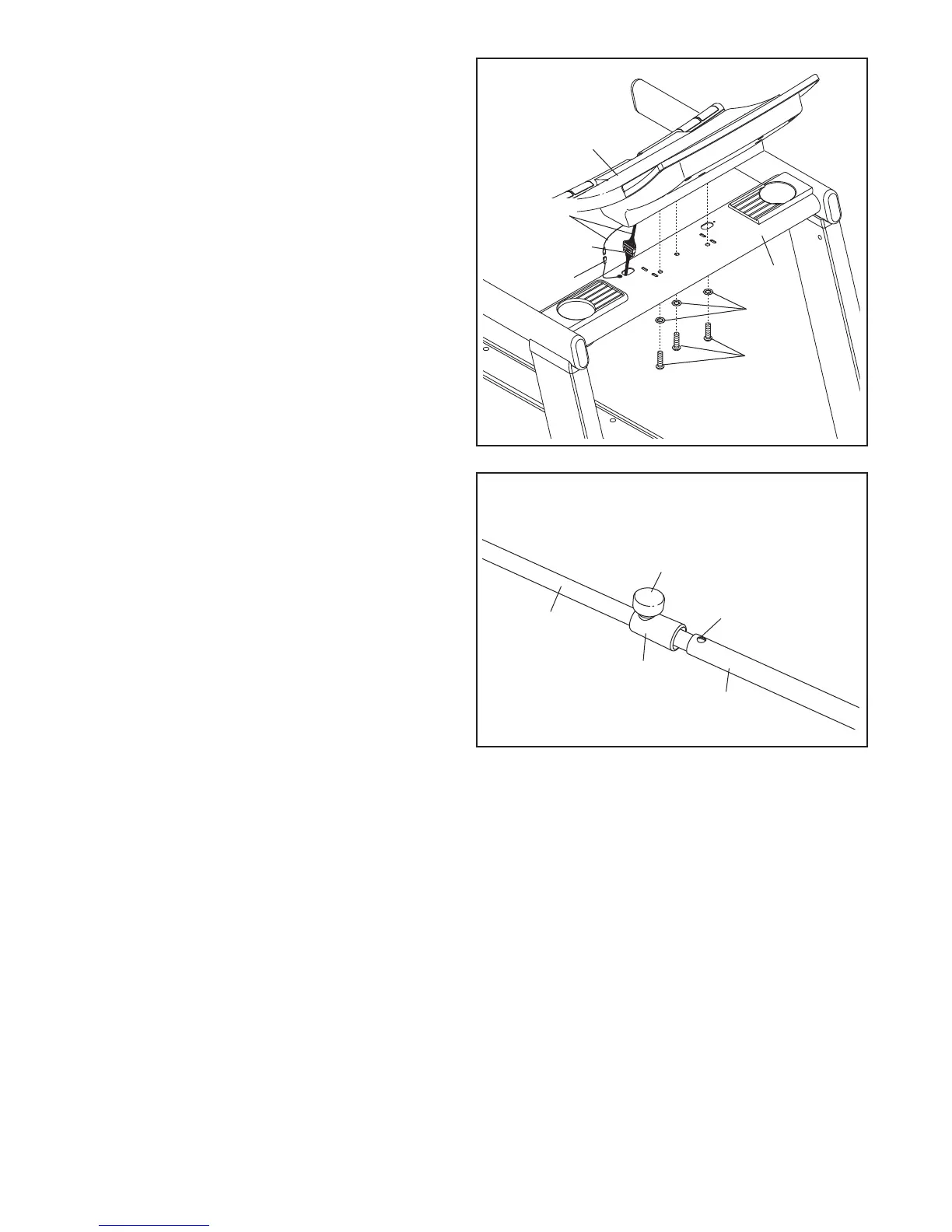

10. Con la ayuda de otra persona, sostenga el mon-
taje de la consola cerca de la Base de la
B
aranda (96). Conecte el Cable de la Baranda
(52) al cable de la consola.
Véase el diagrama
a
dicional inferior en el paso 8. Los conecto-
res deben poder deslizarse entre sí con faci-
lidad y encajar en su lugar.
Si esto no ocurre,
gire un conector e inténtelo de nuevo. SI LOS
CONECTORES NO SE ENCHUFAN ADECUA-
DAMENTE, PUEDE QUE LA CONSOLA SE
DAÑE AL ENCENDERLA.
Conecte el Cable de Tierra de la Consola (101)
al cable de tierra del montaje de la consola.
Inserte los cables dentro del montaje de la con-
sola.
Fije el montaje de la consola con tres Pernos de
3/8" x 2 3/4" (5) y tres Arandelas Estrella de 3/8"
(9).
Tenga cuidado de no pellizcar los cables.
Montaje de
la consola
101
96
5
9
10
Cables de
la Consola
52
11. Identifique el Pasador de Almacenamiento (53).
Quite la atadura del extremo del tubo.
Asegúrese de que la manga haya sido desli-
zada sobre el orificio indicado y que la Perilla
del Pasador (54) quede bloqueada dentro del
orificio indicado. Tire de la manga para asegu-
rarse de que haya encajado en su lugar.
11
54
Manga
Orificio
Tubo
53
