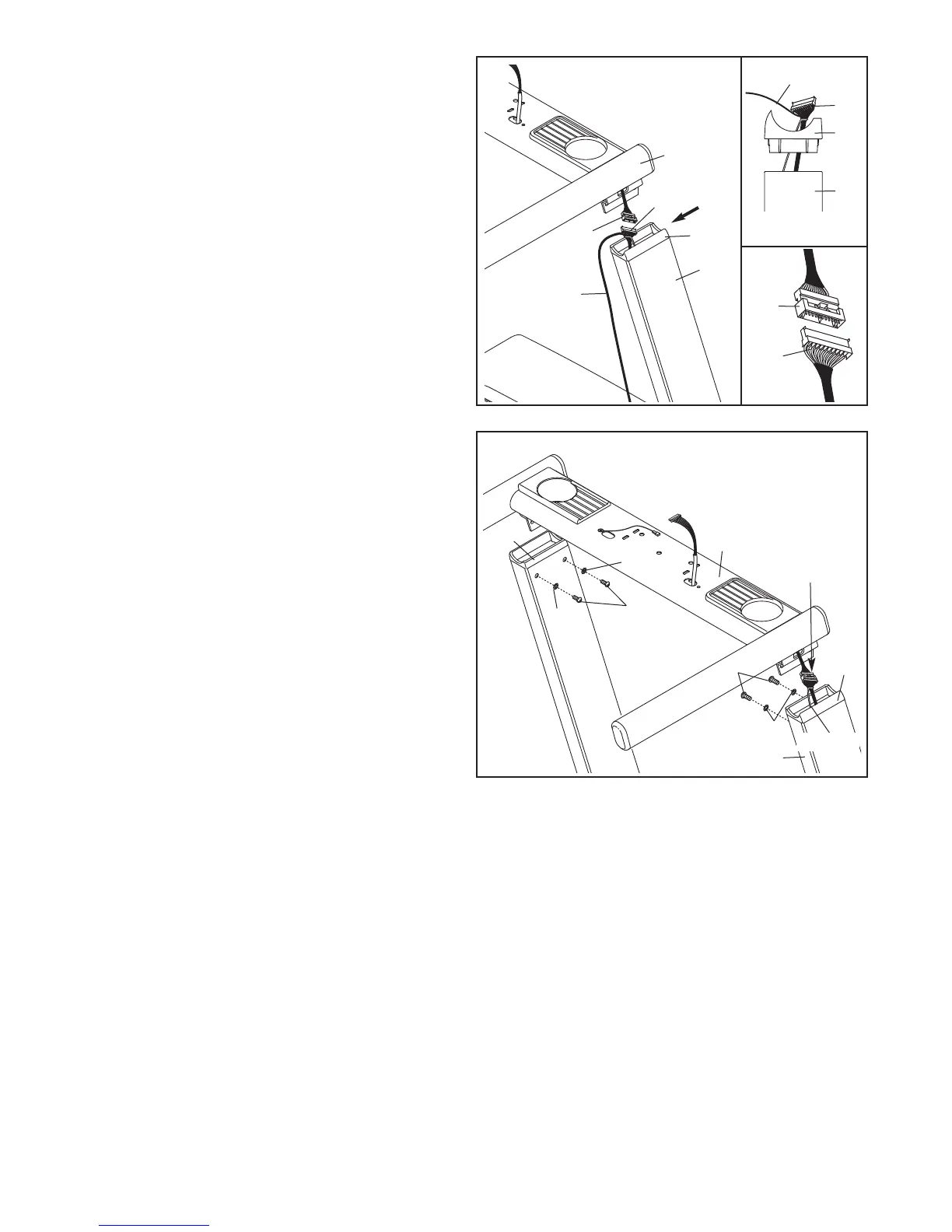

8. Véase el diagrama adicional superior. Oriente
e
l Espaciador de la Baranda Derecha (98)
Montante Vertical Derecho (78), como se mues-
tra. Inserte el Cable del Montante Vertical (38) y
la atadura del cable a través del Espaciador del
M
ontante Vertical Derecho y presione el
Espaciador hacia el Montante Vertical.
Pida que otra persona sostenga la Base de la
Baranda (96) cerca del Montante Vertical
Derecho (78). Retire la atadura de cables del
Cable del Montante Vertical (38).
Conecte el Cable del Montante Vertical (38) al
Cable de la Baranda (52).
Véa el diagrama adi-
cional. Los conectores deben poder desli-
zarse entre sí con facilidad y sonar al enca-
jar en su lugar.
Si esto no ocurre, gire un co-
nector e inténtelo de nuevo. SI LOS CONEC-
TORES NO SE ENCHUFAN ADECUADA-
MENTE, PUEDE QUE LA CONSOLA SE
DAÑE AL ENCENDERLA.
9. Inserte los conectores y atadura indicados den-
tro del Montante Vertical Derecho (78).
A continuación, coloque la Base de la Baranda
(96) en los Espaciadores de la Baranda (97;
98).
Fije la Base de la Baranda (96) con cuatro
Pernos de 3/8" x 1/2" (7) y cuatro Arandelas
Estrella de 3/8" (9); presente primero los cua-
tro Pernos y luego ajústelos.
Véase los pasos 5 y 7. Ajuste los cuatro
Pernos de 3/8" x 4 1/4" (6).
