6
MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Opmerking: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens
het vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
v
an de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Tijdens de montage zult u de meegeleverde inbussleutels , uw eigen kruiskopschroeven-
draaier , engelse sleutels nodig hebben , en schaar .

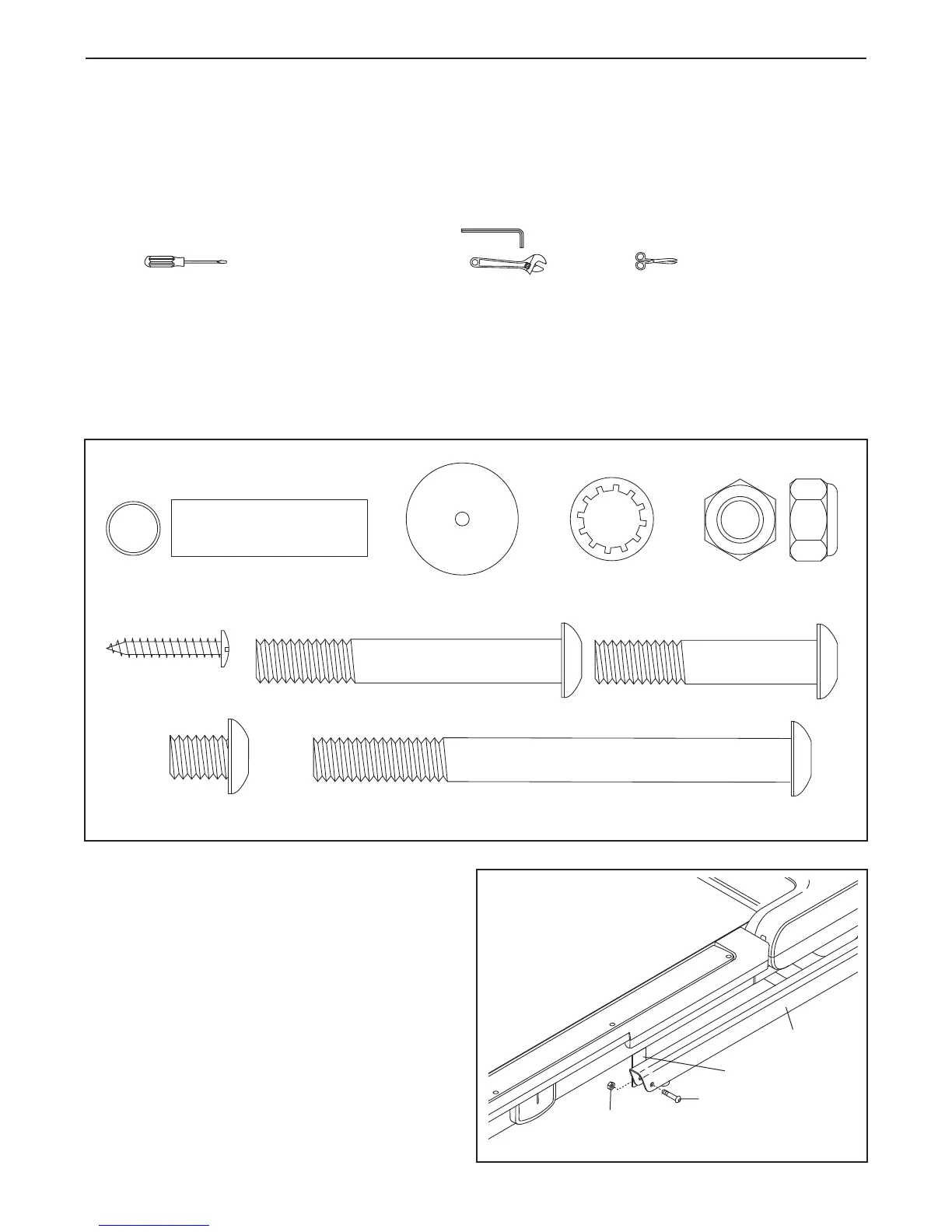

Bekijk de tekeningen hieronder om u te helpen met het zoeken naar onderdelen. Het nummer tussen haakjes
onder iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN aan het eind van
deze handleiding. Het getal na de haakjes geeft het aantal onderdeeltjes aan wat nodig is voor de montage.
Opmerking: Sommige kleine onderdelen kunnen al gemonteerd zijn. Wanneer een onderdeel zich niet in
de zak met onderdelen bevindt, kijk dan om te zien of het al gemonteerd is. Om schade aan de plastic on-
derdelen te vermijden, gebruik nooit elektrisch gereedschap voor de montage. Extra hardware kan wor
-
den bijgeleverd.
3/8" Moer (8)–3
Tussenstuk voor het
Kussentje voor het
Basis (13)–2
3
3/8" Sterring
(9)–11
3/8" x 1/2" Bout (7)–4
#
3/8" x 4 1/4" Bout (6)–4
3/8" x 2 3/4" Bout (5)–3
1" Schroef (2)–4
3/8" x 2" Bout (4)–3
3
Bouttussenstuk (80)–4
1. Zorg ervoor dat het stroomsnoer niet aange-
sloten is.
Verwijder de 3/8" Slotmoer (34), de 3/8" x 2"
Bout (4), en de Verzendbeugel (A) van de Basis
(83).
Herhaal deze stap voor de andere kant
van de loopband. Gooi de verzendbeugels
weg. De bouten en moeren zullen worden ge-
bruikt in de stappen 3 en 6.
83
4
A
34
1
