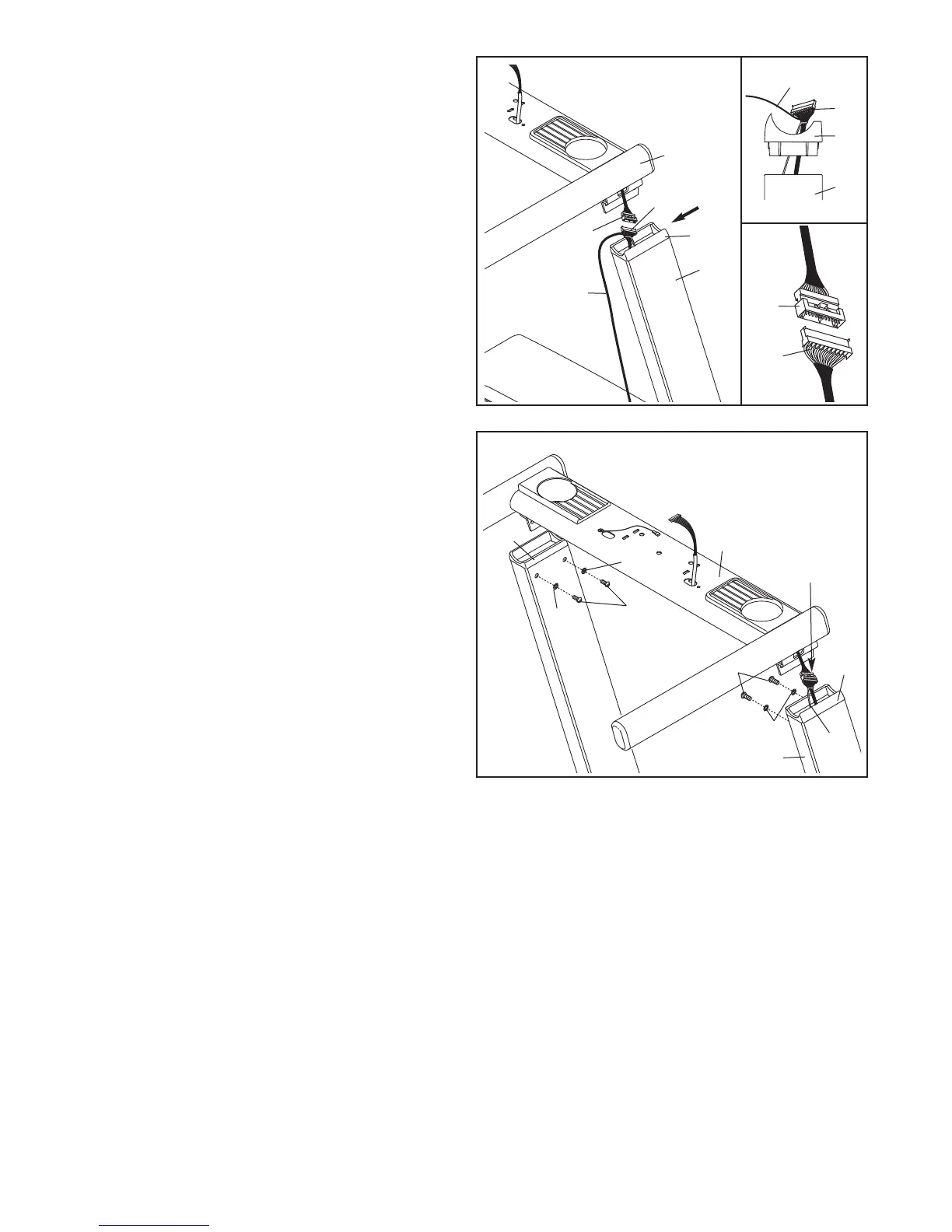

8. Zie de bovenste inzettekening. Richt het
R
echter tussenstuk van de handleuning (98) uit
met de Rechte Staander (78) zoals is afgebeeld.
Plaats de Staanderbedrading (38) en de draad-
band door het Tussenstuk van de rechter staan-
d
er en druk het tussenstuk op de Staander.
Laat een tweede persoon het bedieningspaneel
bij de Rechter Staander (78) vasthouden.
Verwijder de verbindingsdraad van de Draad
van de Staander (38).
Sluit de Draad van de Staander (38) aan op de
draad van het handleuning.
Bekijk de inzet-te-
kening. De connectoren zouden makkelijk in
elkaar moet passen. Mocht dat niet het geval
zijn, draai dan een van de connectoren en pro-
beer nogmaals.
HET BEDIENINGSPANEEL
KAN BESCHADIGD WORDEN TIJDENS HET
INSCHAKELEN WANNEER DE CONNECTO-
REN NIET GOED ZIJN VERBONDEN.
9. Plaats de aangegeven connectoren en bindt het
vast in de Rechter Staander (78).
Vervolgens dient u de Basis van de Handle-
uning (96) op de Tussenstukken van de Handle-
uning (97, 98) in te stellen.
Bevestig de Basis van de handleuning (96) met
vier 3/8" x 1/2" Bouten (7) en vier 3/8" Sterrin-
gen (9); start met alle vier bouten en draai ze
vast.
Zie stappen 5 en 7. Draai de vier 3/8" x 4 1/4"
Bouten (6) vast.
78
9
6
T
eken-
ing A
52
Draadbandje
98
8
38
38
52
38
Draadbandje
98
78
T
ekening A
