5.2.3 CABLAGGI

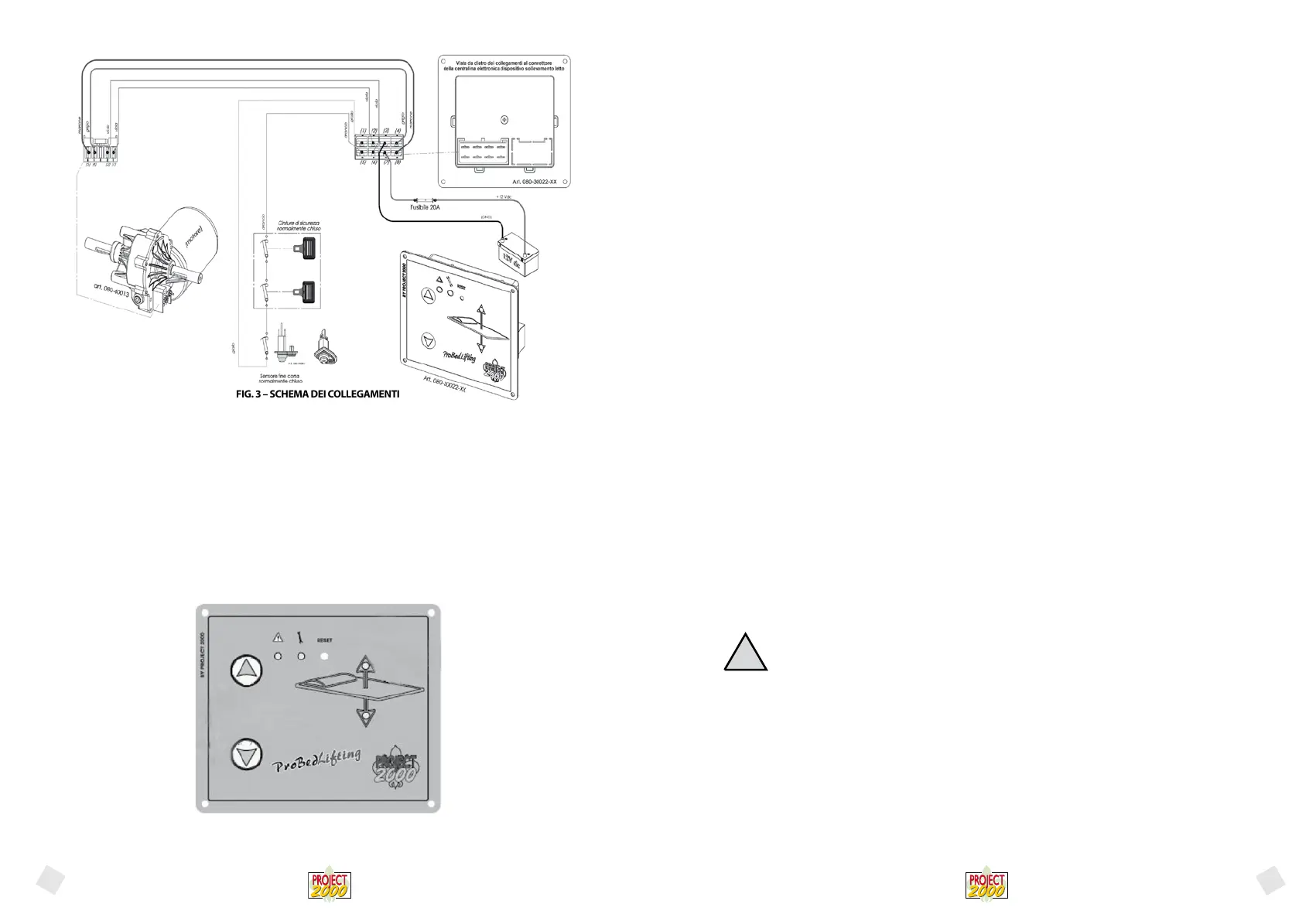

FIG. 3 – SCHEMA DEI COLLEGAMENTI
Lo schema di Fig. 3 riassume tutti i collegamenti da realizzare fra la scheda e gli altri elementi per ottenere un impianto correttamente
funzionante.
Si ricorda che i collegamenti del motore (pin 8 e 4 del connettore 8 poli) e i collegamenti dell’alimentazione (pin 3 e 7 del connettore 8
poli) vanno realizzati esattamente come in gura, mentre i collegamenti del conta passi (pin 2 e 6 del connettore 8 poli) e del ne corsa
(pin 1 e 5 del connettore 8 poli) non hanno polarità e possono essere scambiati.
Attenersi scrupolosamente alle istruzioni fornite a corredo del dispositivo sollevamento letto (schema di collegamento).
Nell’operazione di installazione attenersi alle attuali normative CEI in materia.
Il costruttore fornisce insieme al dispositivo sollevamento letto una serie di cablaggi a misura standard atti per l’installazione. Al termine
della installazione elettrica si potrà procedere alla messa in servizio e collaudo del prodotto.
La Ditta costruttrice declina ogni responsabilità in caso di malfunzionamento del dispositivo sollevamento letto o del veicolo
dovuto a collegamenti a impianto elettrico non in perfetto stato di funzionamento e ad una installazione sul veicolo non
corretta.
5.2.4 AVVIAMENTO E FUNZIONAMENTO
FIG. 4 – IL PANNELLO FRONTALE DEL CONTROLLER ENCODER ELETTRONICO
Il letto si muove verticalmente all’interno di una struttura appositamente realizzata, ed il suo movimento è limitato da due estremi:
- verso l’alto, il limite è rappresentato dal sensore di ne corsa;
- verso il basso, il limite è rappresentato dal punto più basso programmato.
Per questo motivo è obbligatorio avere almeno un punto di stop programmato. Se non ce ne sono, dopo l’accensione il controller
presenterà il led rosso di allarme lampeggiante.
La movimentazione del letto è ottenuta premendo i tasti freccia sul pannello frontale. Premendo il tasto UP (freccia su) si otterrà la salita
del letto, premendo il tasto DOWN si otterrà la discesa.
Sul pannello del controller sono presenti due led verdi che sono contemporaneamente accesi. Durante il movimento del letto sarà
acceso solo il led corrispondente al senso di marcia.
La movimentazione andrà avanti n tanto che il tasto è premuto, e si fermerà quando avverrà uno dei seguenti eventi:
• Viene lasciato il tasto premuto;
• Viene raggiunto un punto di stop programmato;
• Quando il letto è in salita, viene raggiunto il punto di ne corsa.
Premendo nuovamente uno dei tasti riprenderà il movimento del letto, a meno che non si verichi una delle seguenti condizioni:
• Il letto è nella posizione di ne corsa e si sta premendo il tasto UP;
• Il letto è nella posizione più bassa programmata e si sta premendo il tasto DOWN.
In queste due condizioni il letto resta fermo perché sono stati raggiunti i punti deniti quali limite del range operativo della struttura e
non è consentito superarli.
NOTA: Durante la normale operatività del dispositivo possono accadere eventi che causano il reset della scheda. L’evento più normale è
l’uso del dispositivo quando la batteria è scarica. Quando il reset avviene durante la movimentazione, il controller perde il dato aggior-
nato sulla posizione del letto. Per ripristinare la corretta funzionalità occorre riportare il letto a ne corsa dopo aver risolto la causa del
reset (per esempio dopo aver ricaricato la batteria).
5.2.4.1 Modalità basso consumo
Quando il controller è attivo, i due led freccia sul pannello sono contemporaneamente accesi.
Per minimizzare il consumo di corrente dalla batteria, il controller è programmato per andare autonomamente in modalità basso con-
sumo 20 secondi dopo l’ultima pressione di un tasto.
Il passaggio in modalità basso consumo è evidenziato dallo spegnimento dei due led sul pannello.
Il ritorno dalla modalità basso consumo avviene premendo il tasto UP, dopodiché occorre tenerlo premuto per sbloccare la protezione
descritta nel paragrafo seguente.
Con il veicolo in fase di stazionamento il meccanismo del dispositivo sollevamento letto viene comandato dall’operatore agendo sul
pannello della centralina di comando; attivando il sistema e poi tenendo premuto il tasto di discesa il moto si avvia (un led indica
anche il senso di movimento) e prosegue no al 1 punto memorizzato , per proseguire ad un eventuale 2 punto memorizzato bisogna
lasciare il tasto e ripremere successivamente no all’arresto del dispositivo sollevamento letto .Questo no ad un massimo di 5 punti se
programmati. LA PROGRAMMAZIONE PUO’ ESSERE ESEGUITA SOLAMENTE PRESSO UN CENTRO ASSISTENZA . Per eettuare la risalita
seguire le istruzioni come sopra premendo però il tasto di salita . Il dispositivo sollevamento letto si arresterà denitivamente quando
avrà raggiunto il ne corsa.
ATTENZIONE!
Durante la movimentazione del dispositivo sollevamento letto porre la massima attenzione e curare
che bambini non sostino nel raggio di azione del dispositivo sollevamento letto.
5.2.4.2 DISPOSITIVI DI SICUREZZA
5.2.4.2.1 PROTEZIONE CONTRO ACCESSI INDESIDERATI
Il controller è dotato di una protezione contro gli accessi indesiderati che entra in funzione indierentemente all’accensione del dispo-
sitivo e al rientro dalla modalità basso consumo.
Per sbloccare la protezione e accedere alle normali funzioni si deve tener premuto per 6 secondi circa il tasto UP.
L’accesso al normale funzionamento è evidenziato dall’accensione dei due led freccia sul pannello.
La protezione torna in funzione quando si attiva la modalità basso consumo, oppure allo spegnimento del controller.
5.2.4.2.2 RIPRISTINO DOPO ALLARME
Il controller può andare in allarme per due cause (la condizione di allarme è riconoscibile per il led rosso lampeggiante e per l’impossi-
bilità di dare comandi al motore):
• è presente un comando al motore ma non c’è ritorno del segnale contapassi;
!
