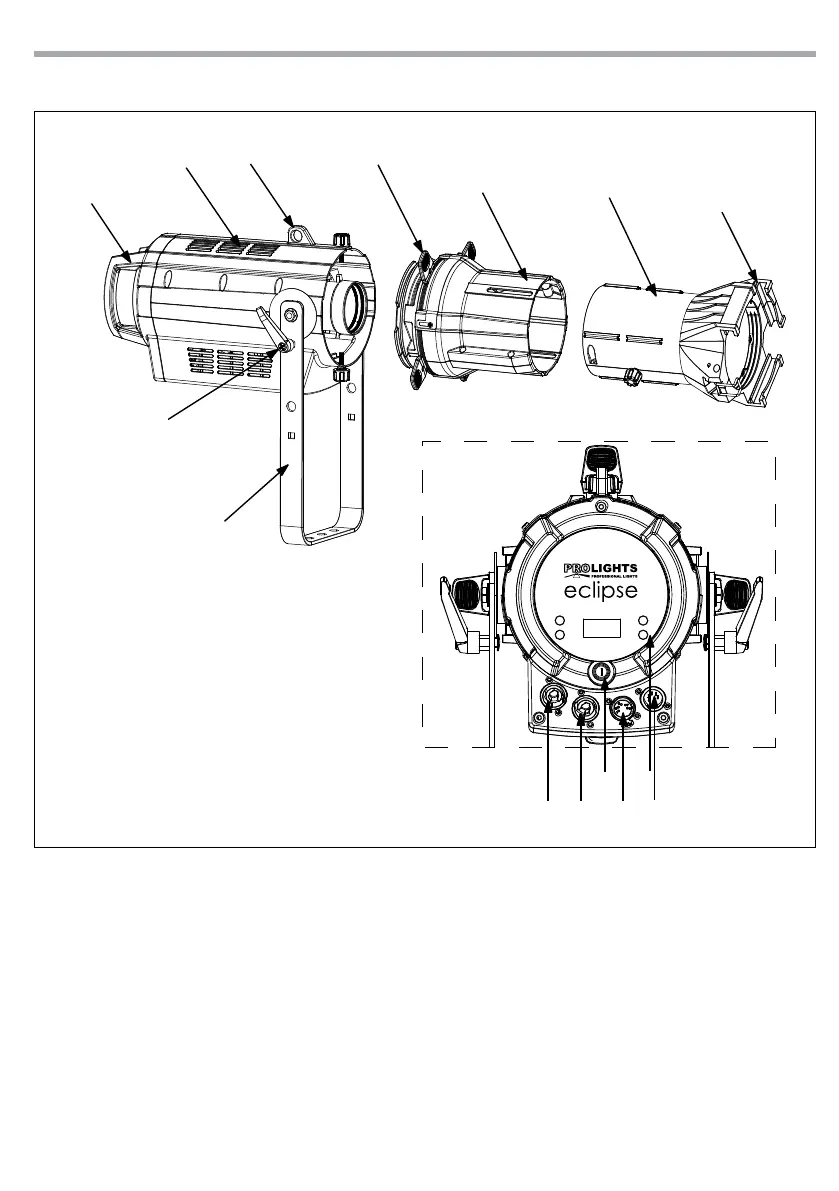

1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio
3. MANIGLIA
4. ECL
5. SAFETY EYE per l’aggancio al cavo di sicurezza
6. OTTURATORE
7. ECLMP - Middle part in alluminio
8. OTTICA
9. TELAIO
10. ALLOGGIAMENTO FUSIBILE in caso di rottura
del fusibile, sostituire sempre con uno dello
stesso tipo e dello stesso valore.
11. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni
12. POWER IN (PowerCON IN): per il collegamento
ad una presa di rete (100-240V~/50-60Hz)
tramite il cavo rete in dotazione.
13. POWER OUT (PowerCON OUT): collegamento
per l'alimentazione all'unità successiva.
14. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
15. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
Pannello Posteriore
1.4 ELEMENTI DI COMANDO E COLLEGAMENTI
1
2
4
5
3
7
6
8
9
12
11
13
10
14 15
