7
H150UFC

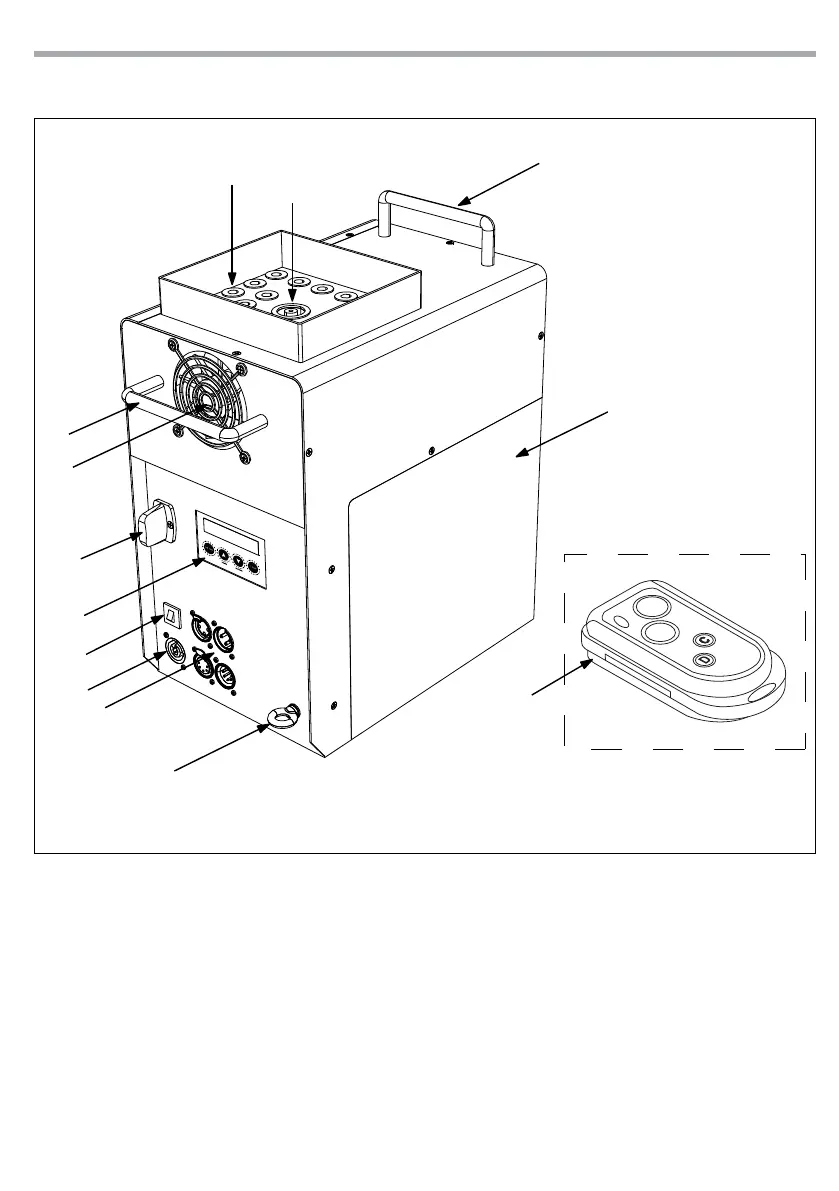

Fig.1Pannello Posteriore
1. UGELLO
2. PANNELLO LED
3. MANIGLIE
4. VANO PER SERBATOIO
5. SAFETY RING per l’aggancio al cavo di
sicurezza.
6. CONNETTORI:
- DMX IN (XLR a 3 poli):
1= ground, 2 = DMX -, 3 = DMX +
- DMX IN (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
- DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
- DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
7. POWER IN (connettore di potenza): per
il collegamento ad una presa ri rete
(220-240V~/50-60Hz) tramite il cavo rete in
dotazione.
8. CIRCUIT BREAKER
9. PANNELLO DI CONTROLLO
10. RICEVITORE WIRELESS
11. VENTOLA PER IL RAFFREDDAMENTO
12. TRASMETTITORE WIRELESS
1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO
A
B
1
2
3
3
4
5
6
7
8
9
10
11
12
