8
30
D1
B
13
13
13
18
D
30
C
32
F
7( 3/8" x 76 )
7( 3/8" x 76 )
1( 3/8" x 25 )

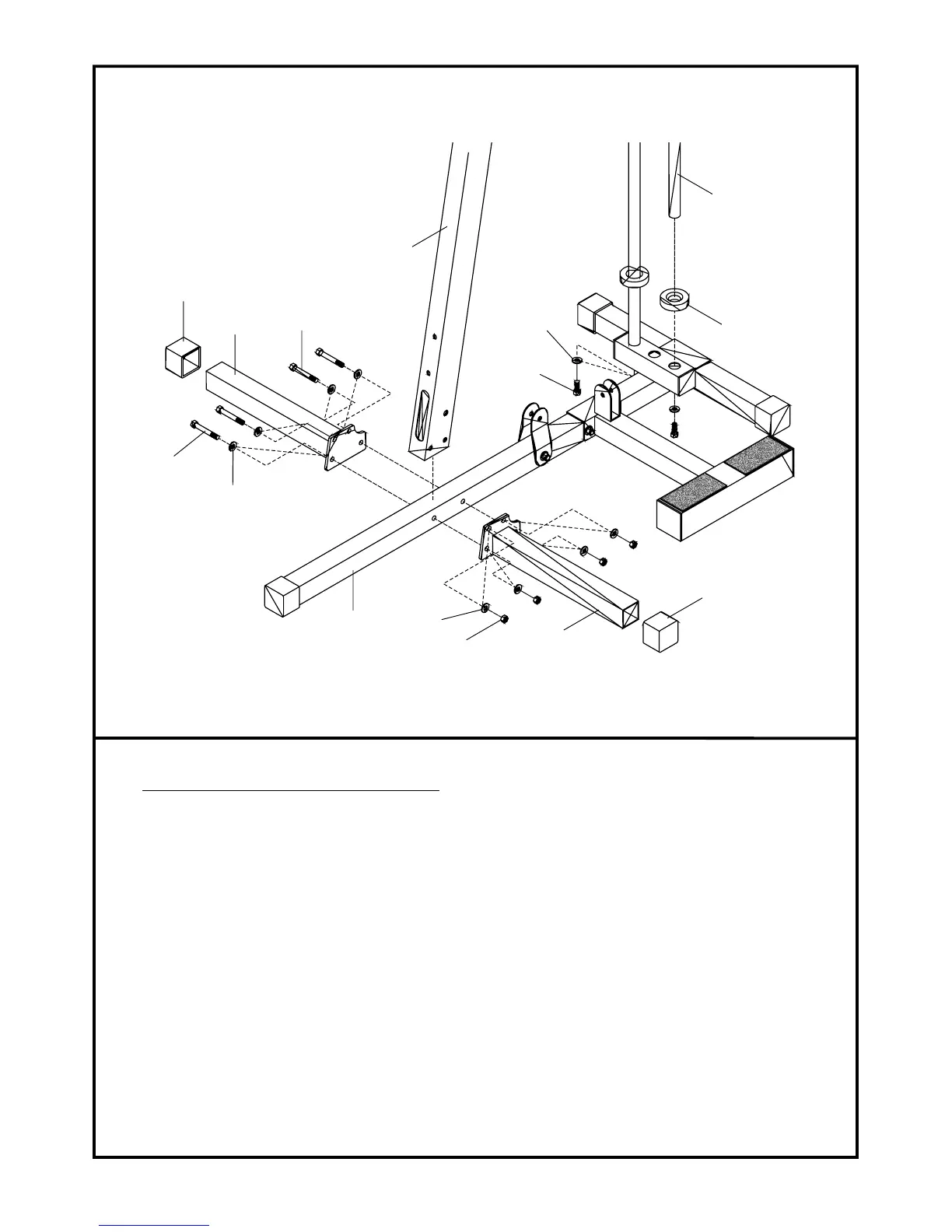

BASE SECTION ASSEMBLY ( II )
NOTE : SIDE STABILIZER ( D1 ) SHOULD BE ASSEMBLED RIGHT SIDE OF BASE
TUBE ( C ), ANOTHER SIDE STABILIZER ( D ) SHOULD BE ASSEMBLED LEFT
SIDE ( REFER TO ABOVE DIAGRAM ).
1. FIT 1 PC SQUARE CAP FEET ( 30 ) ONTO EACH SIDE STABILIZER ( D & D1 ).
2. ASSEMBLY MAIN SUPPORT TUBE ( B ) AND BOTH SIDE STABILIZER ( D & D1 )
ONTO BASE TUBE ( C ), FIX WITH BOLTS ( 07 ) WASHER ( 13 ) AND NUTS ( 18 ).
3. ATTACH RUBBER RING ( 32 ) AND WEIGHT SLIDER TUBE ( F ) ONTO BASE TUBE
( C ), FIX WITH BOLTS ( 01 ) AND WASHERS ( 13 ).
