9
SK
Inštalácia elektro časti
10. Uvoľnite a vytočte poisťovaciu skrutku
ovládacej dosky kotla (obr. 2, poz. a).
11. Priložte a pripevnite pomocou spomína-
nej poisťovacej skrutky ovládaciu dosku
3cestného motorického ventilu (obr. 2,
poz. b) k hlavnej riadiacej doske kotla.
12. Vyberte zo súpravy kábel s konektormi
(obr. 1, poz. 5) a väčší konektor nasuňte
do ovládacieho motora 3cestného venti-

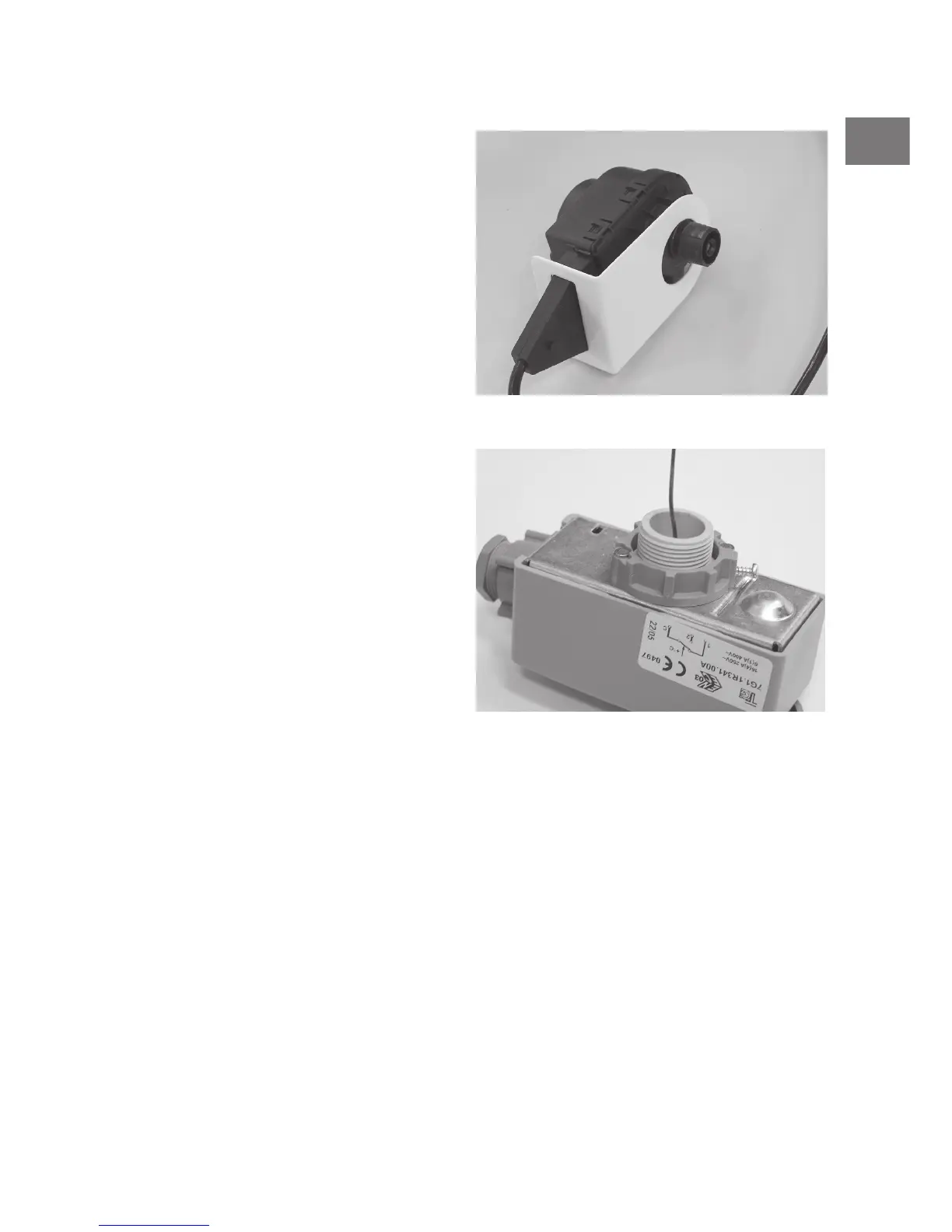

lu (obr. 1, poz. 6).
13. Vyberte zo súpravy poissťovací plech
(obr. 1, poz. 10) a jeho obdĺžnikovým
výrezom prestrčte kábel z motora
3cestného ventilu (obr. 3).
14. Kruhový výrez nasuňte na ovládaciu
časť motora 3cestného ventilu (viz obr.
3).
15. Takto zostavený kus nasaďte na mosad-
znú časť 3cestného ventilu a zaistite ho
sponou, ktorá je súčasťou súpravy (obr.
1, poz. 7).
16. Druhú stranu kábla s menším konek-
torom prevlečte niektorým z voľných
priechodov zospodu kotla (je potrebné
vybrať priechodku) a pripojte ho do novo
inštalovanej ovládacej dosky 3cestného
motorického ventilu (obr. 2, poz. c).
17. Vyberte zo súpravy káblový zväzok (obr. 1, poz. 2) a podľa schémy na nasledujúcej
stránke vykonajte prepojenie medzi termostatom zásobníka (obr. 1, poz. 9), novo nain-
štalovanou riadiacou doskou 3cestného ventilu a pripojovacou svorkovnicou kotla.
18. Nainštalujte naspäť predný kryt kotla.
19. Do termostatu zásobníka vložte vymedzovací krúžok (obr. 1, poz. 8) a zaistite ho sa-
moreznou skrutkou (obr. 4).
20. Napokon vložte kapiláru termostatu do puzdra zásobníka a zasuňte ju až po nainštalo-
vaný vymezovací krúžok.
obr. 3
obr. 4
