13
RU
Комплект a
1
2
8
Введение
Настоящее руководство содержит указания по подключению электрического котла „Raja 6
- 24 K“ к водонагревателю „B 120 S“. Для того, чтобы можно было функционально соединить
оба устройства, необходимы 3 указанные ниже комплекта:
Комплект a - электрическое соединение, заказ № SPT-ELKTUV: содержит соединительный
кабельный жгут (2), плату управления 3-ходовым клапаном (1), ограничительное кольцо (8),
руководство по подключению электрического котла „Raja“ к водонагревателю „B 120 S“
Комплект b - термостат, зак. № 0020018051: содержит термостат водонагревателя
Комплект c - гидравлическое соединение, зак. № 0020015570: содержит электродвигатель 3-
ходового клапана (6), кабель для электродвигателя 3-ходового клапана с разъёмами (5), ме-
ханическую часть 3-ходового клапана (3), защитный хомут электродвигателя (7), защитный
кожух разъёма (10), распределительный элемент возвратного трубопровода (4), датчик тем-
пературы и хомут крепления датчика (в данном случае использоваться не будет), руковод-
ство к соединительному комплекту (не пользуйтесь прилагаемым руководством).

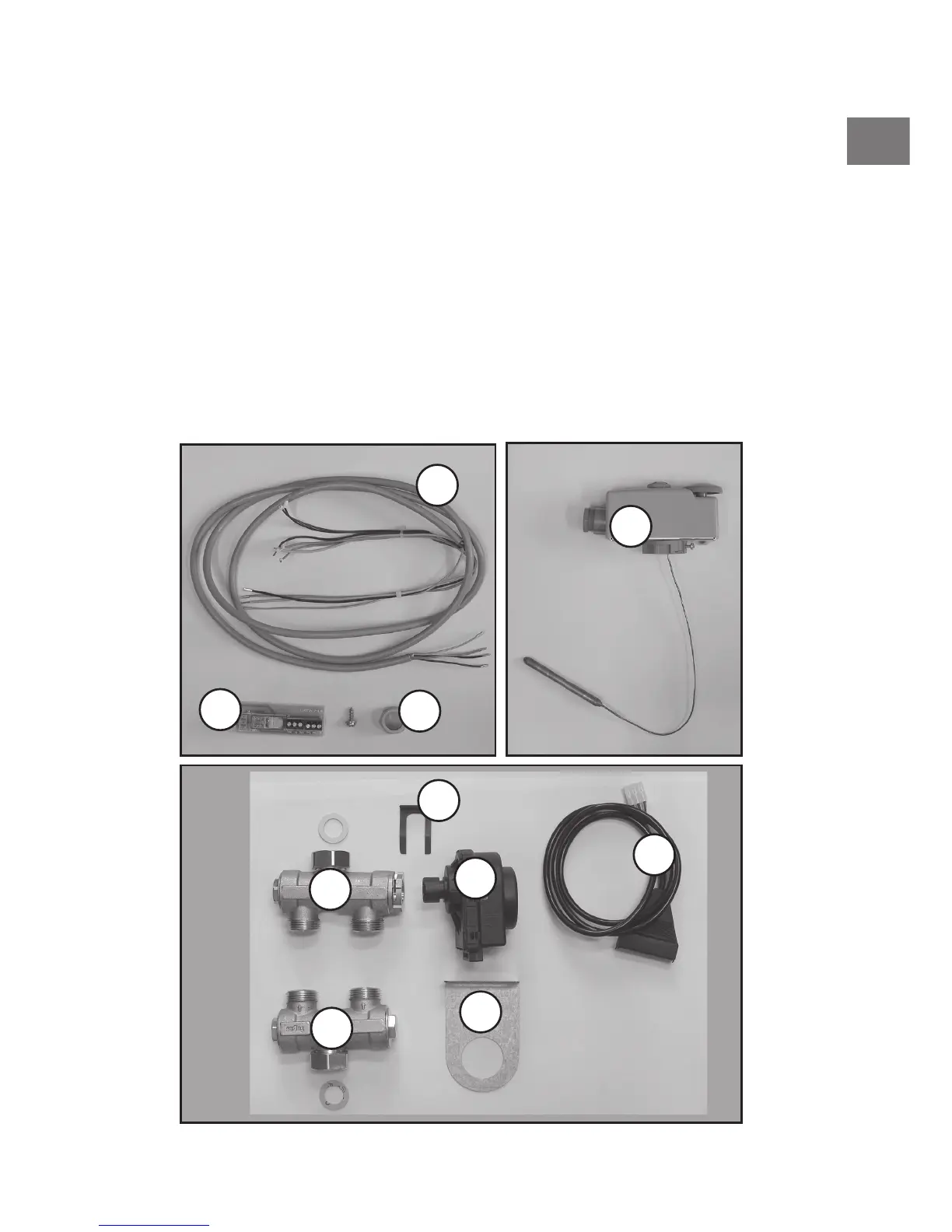

рис. 1
9
3
4
5
6
7
10
Комплект b
Комплект c
