Úvod
Tento návod je určen k propojení elektrokotle Rejnok 9 - 24 K a zásobníku B 120 S.
K tomu aby bylo možné obě zařízení funkčně propojit, jsou zapotřebí 3 níže uvedené
sady:
Sada a - propojení elektro, obj. č. SPT-ELKTUV: obsahuje propojovací kabelový svazek
(2), ovládací desku 3cestného ventilu (1), vymezovací kroužek (8), návod k propojení
elektrokotle Rejnok a zásobníku B 120 S
Sada b - termostat, obj. č. 0020018051: obsahuje termostat zásobníku
Sada c - propojení hydraulické obj. č. 0020015570: obsahuje motor 3cestného ventilu (6),
kabel k motoru 3cestného ventilu s konektory (5), mechanickou část 3cestného ventilu (3),
jistící sponu motoru (7), jistící plech konektoru (10), rozdělovací člen vratného potrubí (4),
snímač teploty a sponu snímače (nebude v tomto případě použit), návod k propojovací
soupravě (nepostupujte dle přiloženého návodu)

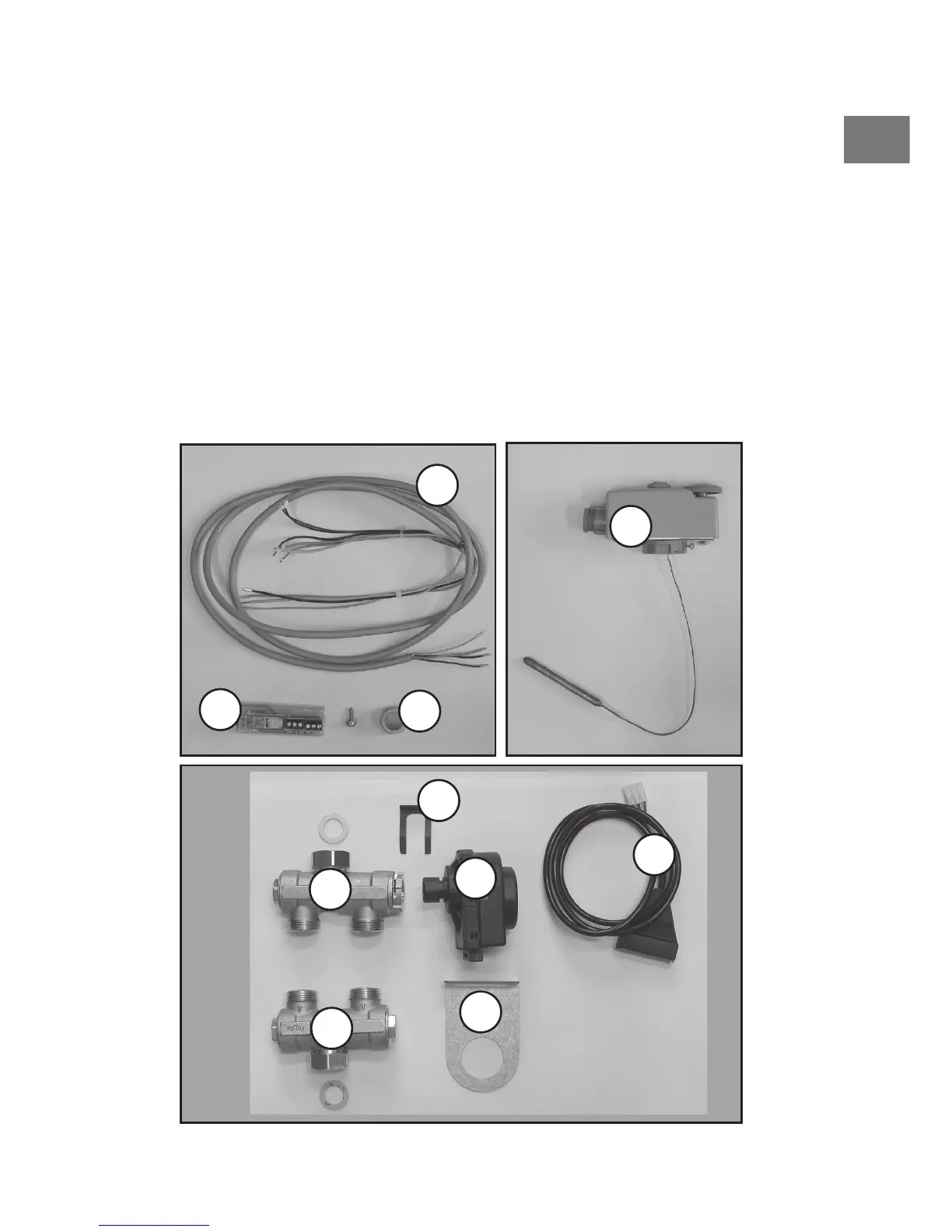

obr. 1
sada c
sada b
9
sada a
1
2
8
3
4
5
6
7
10
