7
SK
Úvod
Tento návod je určený na prepojenie elektrokotla Raja 6 - 24 K a zásobníka B 120 S.
Na to, aby bylo možné obidve zariadenia funkčne prepojiť, sú potrebné 3 nižšie uvedené
sady:
Sada a - prepojenie elektro, obj. č. SPT-ELKTUV: obsahuje prepojovací káblový zväzok
(2), ovládaciu dosku 3cestného ventilu (1), vymedzovací krúžok (8), návod na prepojenie
elektrokotla Raja a zásobníka B 120 S
Sada b - termostat, obj. č. 0020018051: obsahuje termostat zásobníka
Sada c - prepojenie hydraulické obj. č. 0020015570: obsahuje motor 3cestného ventilu (6),
kábel k motoru 3cestného ventilu s konektormi (5), mechanickú časť 3cestného ventilu (3),
istiacu sponu motora (7), istiaci plech konektora (10), rozdeľovací člen vratného potrubia
(4), snímač teploty a sponu snímača (nebude v tomto prípade použitý), návod k prepojo-
vacej súprave (nepostupujte podľa priloženého návodu)

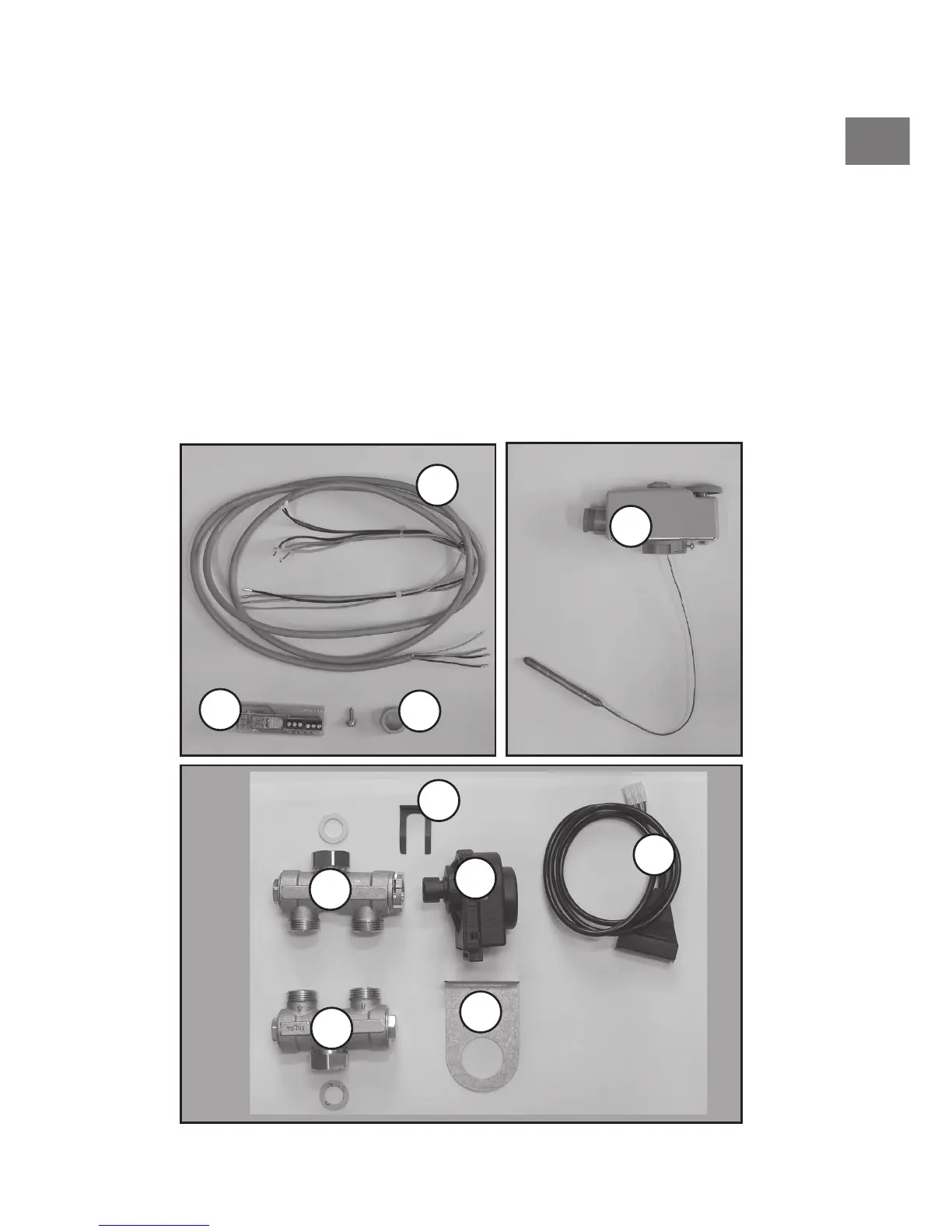

obr. 1
sada c
sada b
9
sada a
1
2
8
3
4
5
6
7
10
