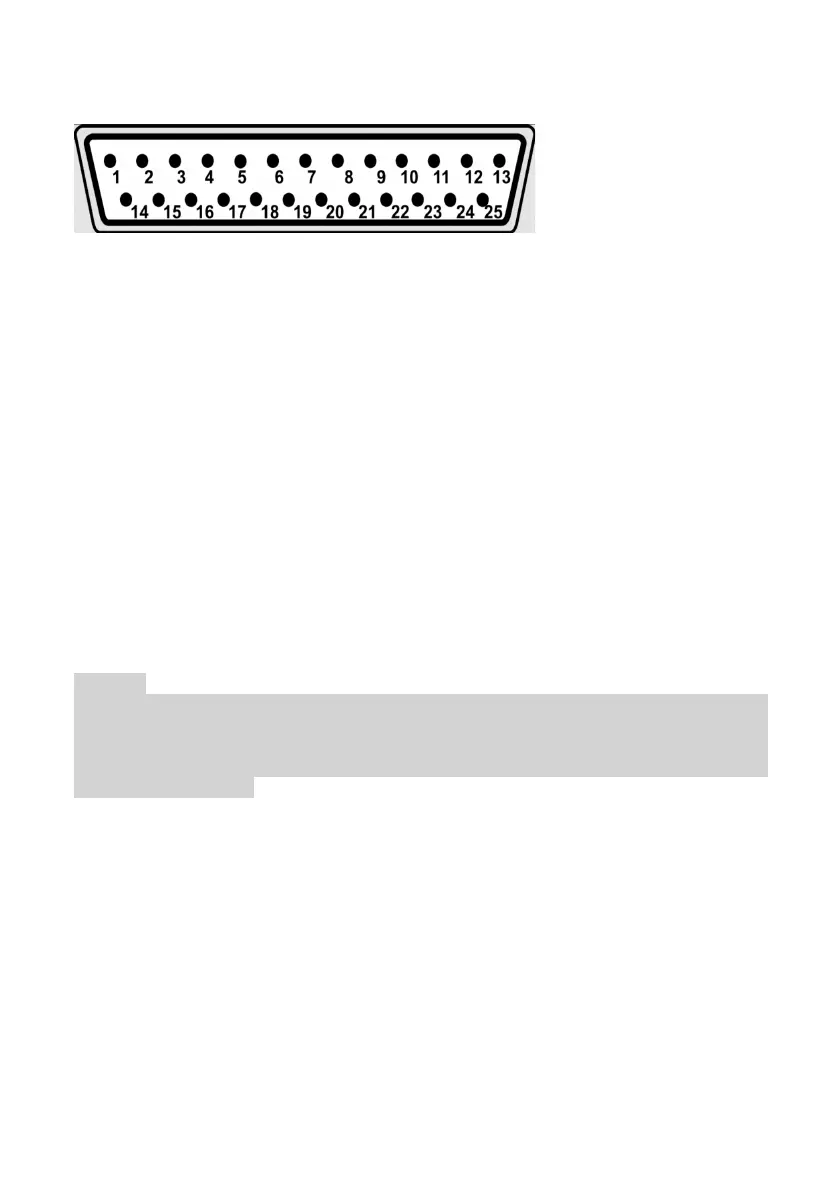

10. Belegung der DB25-Buchse
2: Ausgang Richtung x
3: Ausgang Takt x
4: Ausgang Richtung y
5: Ausgang Takt y
6: Ausgang Richtung z
7: Ausgang Takt z
8: Ausgang Richtung U
9: Ausgang Takt U
11: Eingang Endschaler U
12: Eingang Endschalter x
13: Eingang Endschalter y
15: Eingang Endschalter z
17: Ausgang 230 V Relais
Nicht bezeichnete Pins sind nicht belegt!
11. Wichtige Hinweise für das Arbeiten in der Praxis
Achtung:
Bitte schließen Sie das Netzkabel zur CNC-Steuerung CU 4 erst ganz zum Schluss an und ver-
gewissern Sie sich, dass der Netzschalter auf der Vorderseite der CNC-Steuerung auf „O“ steht,
also ausgeschaltet ist! Bitte schalten Sie auf keinen Fall ein elektrisches Gerät ein, sei es der
Computer, die CNC-Steuerung oder die Maschine selber, bevor nicht alle Kabelanschlüsse vor-
genommen worden sind!
11.1. Not-Aus-Schalter, Sperren
Die Betätigung des Not-Aus-Schalters erfolgt durch Druck auf den roten Knopf in Richtung Ge-
häuse: Der Knopf wird eingedrückt und rastet ein. Die Schlittenbewegungen werden unmittelbar
gestoppt und der Spindelantrieb ausgeschaltet.
Das System nimmt solange keine weiteren Befehle an, bis der Not-Aus-Schalter wieder gelöst
wird. Dies erfolgt durch leichtes Drehen des roten Knopfes nach rechts. So wird der Knopf dear-
retiert und nimmt seine übliche Position im Betrieb ein. Erst dann kann weitergearbeitet werden.
