ACHTUNG
Wenn eine hängende Installation erforderlich ist, muss der Montagehaken allen technischen
Anforderungen entsprechen.
Die für die Installation vorgesehene Wand sollte stark genug sein. Andernfalls müssen
Maßnahmen zur Verstärkung getroffen werden.
Die Verbindung zwischen dem Haken und der Wand, dem Haken und der Klimaanlage sollte fest,
stabil und zuverlässig sein.
Im Falle von Zweifeln oder Unsicherheiten, versuchen Sie nicht, das Gerät zu installieren, sondern
lassen Sie die Halterung von einem erfahrenen Techniker berechnen und anfertigen.

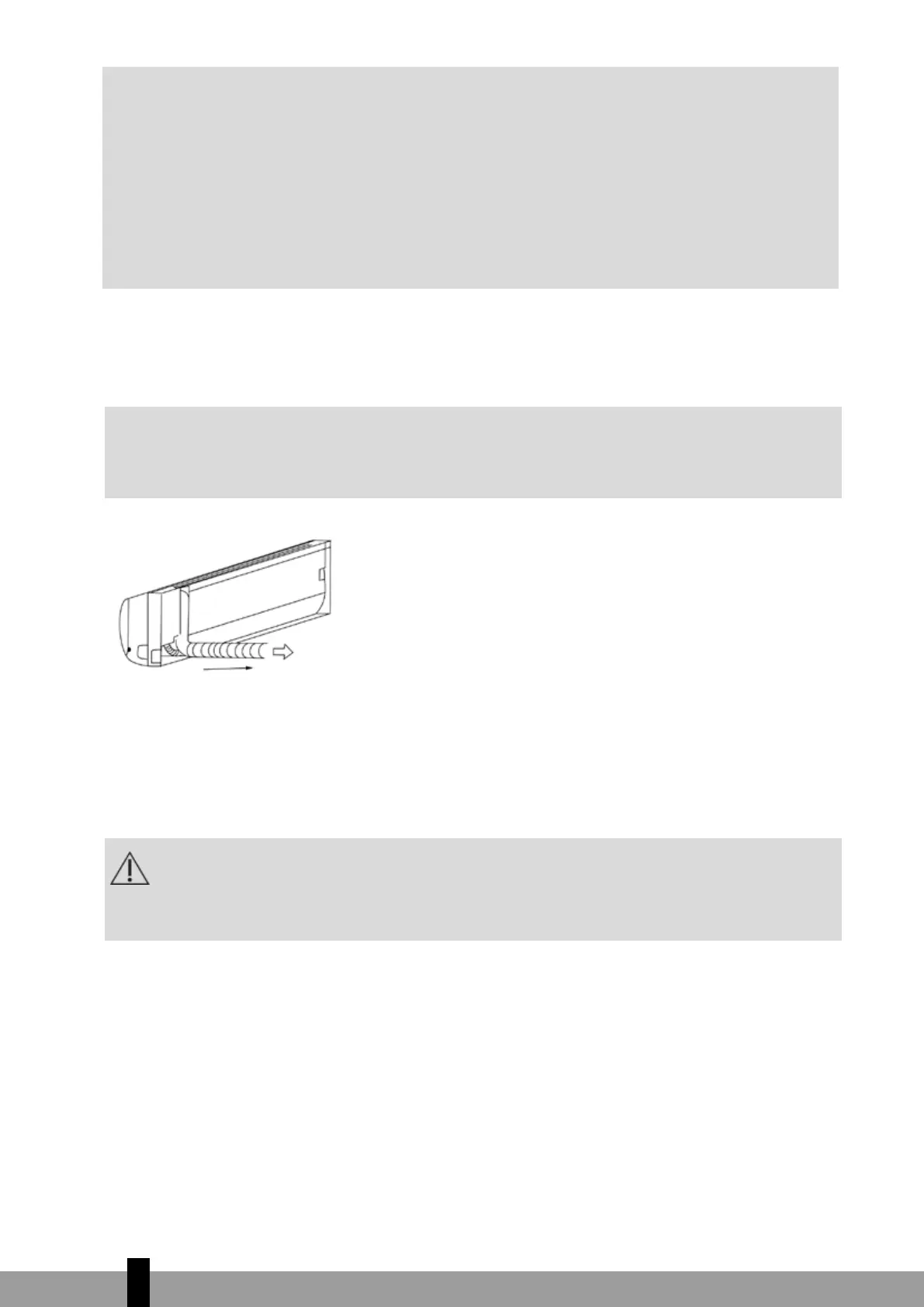

5. MÖGLICHKEITEN ZUR INSTALLATION DER LEITUNGEN VOM INNENGERÄT
ZUM AUSSENGERÄT
G
HINWEIS ZU LEITUNGSWINKEL
Kältemittelleitungen können an der linken Rückseite herausgeführt werden (auf die Rückseite
des Geräts blinkend).
6. MONTAGE DER INSTALLATIONSPLATTE UND DURCHBRUCH DER ÖFFNUNG
FÜR DIE LEITUNGEN
6.1 Montage der Installationsplatte des Innengeräts.
WARNUNG!
Verwenden Sie einen Kabeldetektor, um elektrische Leitungen und Rohre in der Wand zu
entdecken, bevor Sie die erforderlichen Löcher bohren, um unnötige Schäden an der Wand zu
vermeiden oder gefährliche Situationen zu verhindern.
a. Bringen Sie die Installationsplatte horizontal an den Strukturteilen der Wand an, wobei Sie
Abstände um die Installationsplatte herum bewahren. Siehe Abbildung 8.
b. Sollte es sich um eine Backstein-, Beton- oder ähnliche Wand handeln, bohren Sie acht (8) Löcher
mit einem Durchmesser von 5 mm durch die Wand. Setzen Sie einen Dübel zur angemessenen
Montage der Schrauben ein.
c. Bringen Sie die Installationsplatte mithilfe von acht (8) „A“-Schrauben an der Wand an.
