44
10.3 Conexión de los cables eléctricos entre la unidad interior
a. Conecte el cable de corriente a la unidad interior.
b. El cable de conexión Interior/Exterior debe ser del tipo H07RN-F, 2,5 mm².
c. Para montar el cable en la unidad interior: abra el panel frontal y la placa de la cubierta de la regle-
ta de terminales en el lado derecho de la unidad interior. Figura 19.
d. El cable puede pasar por detrás de la unidad interior hasta la regleta de terminales.
e. Conecte el cableado a la regleta, para su correcta ubicación.
G
ADVERTENCIA
Para modelos con capacidad < 4.5 kW conecte el enchufe en la toma de la pared.
Para modelos con capacidad > 4.5 kW conecte el cable eléctrico directamente en la fuente
de alimentación. No use un enchufe y una toma ya que la corriente elevada podría dañar los
terminales del enchufe y la toma así como causar un incendio.
11. COMPRUEBA POSIBLES FUGAS DE REFRIGERANTE
G
ADVERTENCIA
La evacuación de la tubería de refrigerante y la unidad interior del aire acondicionado debe
seguir la legislación nacional vigente. El test para posibles fugas de refrigerante de la tubería de
refrigerante y la unidad interior solo puede llevarse a cabo por un instalador certificado.
COMPROBACIÓN DE POSIBLES FUGAS EN EL AIRE ACONDICIONADO
• Método de agua jabonosa: Aplique agua jabonosa o detergente neutro en la conexión de la unidad
interior o en las de la unidad exterior con un cepillo suave para comprobar posibles fugas de la tube-
ría. Si salen burbujas, los tubos tienen una fuga.
• Detector de fugas especial: Utilice el detector de fugas para verificar si existen filtraciones.

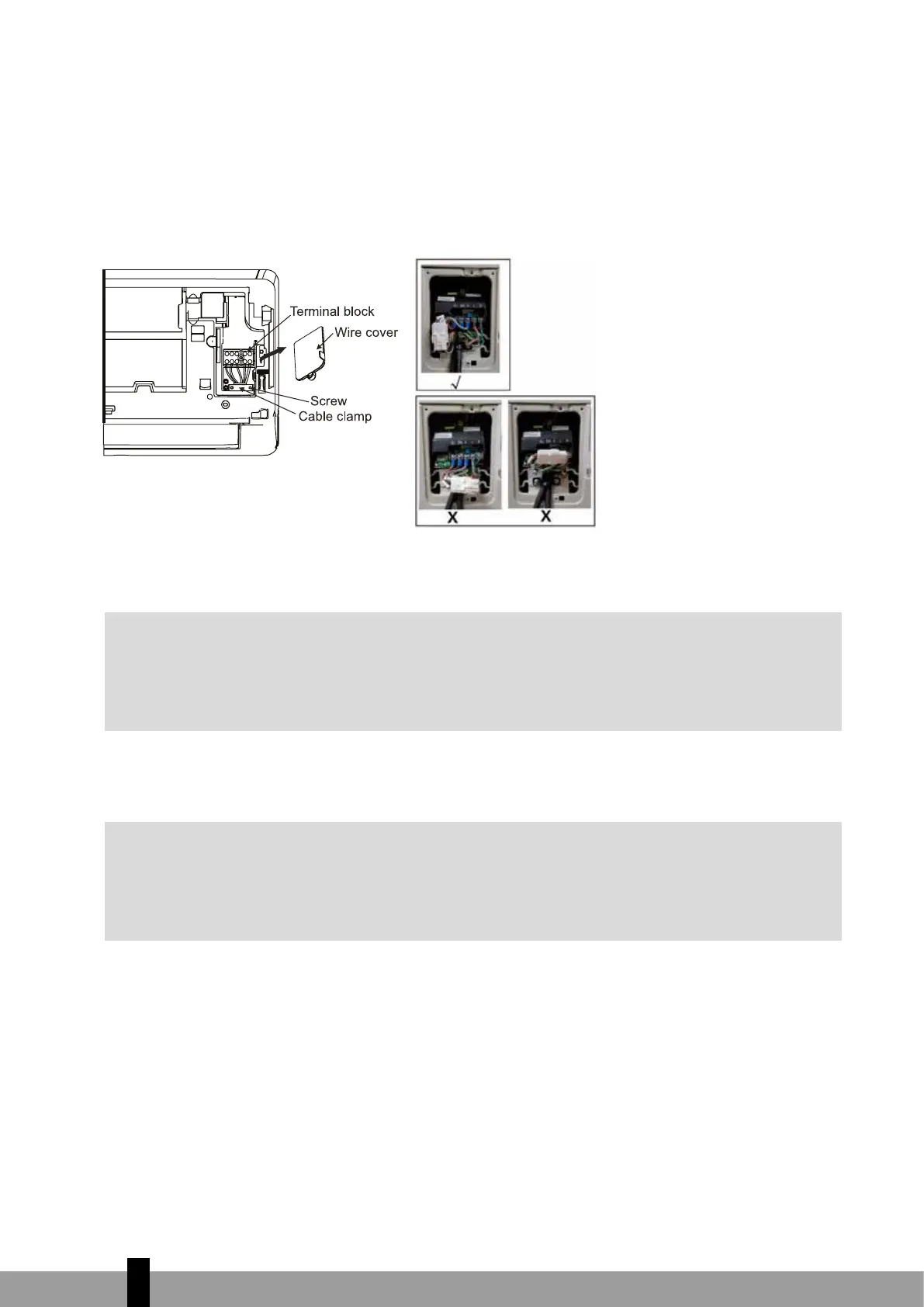

Figura 19
5
