42
Modelo Alimentación eléctrica
Corriente nominal de
entrada (interruptor/
fusible)
Tamaño del cable
eléctrico
≤
3,5 kW
230V~ 50Hz 16A 2,5 mm
2
> 3,5 kW
230V~ 50Hz 16A lento 2,5 mm
2
G
¡NOTA!
El voltaje debe ser consistente con la tensión nominal del aire acondicionado.
10. CONEXIÓN DE LOS CABLES ELÉCTRICOS.
10.1 Conexión de los cables eléctricos entre la unidad exterior
a. El cable de 4,5 metros para la conexión eléctrica entre la unidad exterior y la interior está incluido en
el embalaje de la tubería de refrigerante (unidad interior).
B. El cable eléctrico está suministrado con un conector rápido eléctrico.
c. La unidad exterior está también suministrada con un conector rápido eléctrico.
d. Retire la cubierta de control de la unidad exterior aflojando el tornillo.
e. Haga clic en el conector de la unidad interior hacia el conector de la unidad exterior y asegure el cable
al bloque de terminales con la abrazadera de cable montada en él.
f. El cable de tierra debe conectarse directamente a la placa de metal en la que está montada la regleta
de terminales. La ubicación está indicada con el símbolo

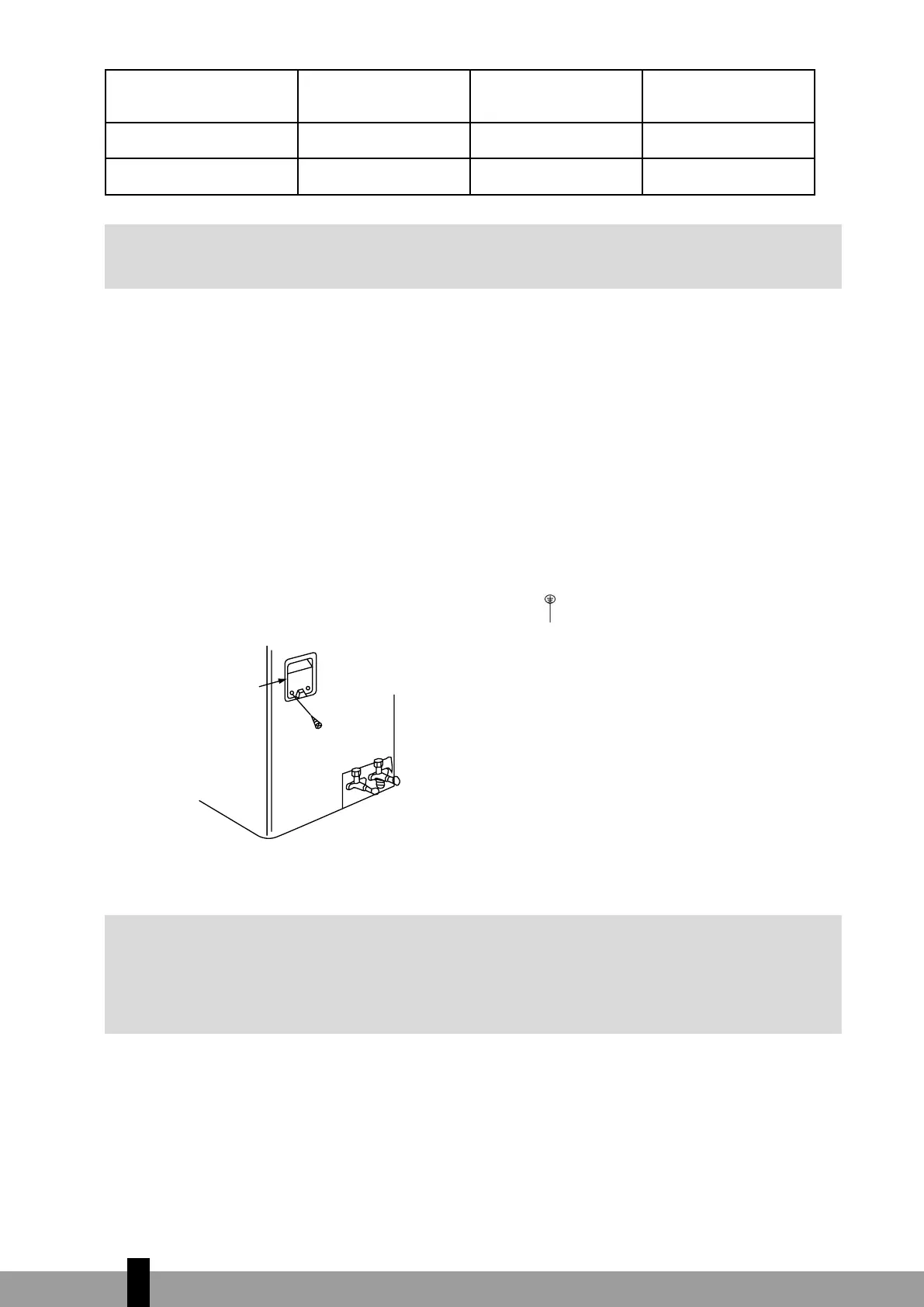

Cover
Figura 17
Placa de cubierta
g. Conecte solo el cable eléctrico una vez que se haya completado la instalación del aire acondicionado.
G
ADVERTENCIA
Para modelos con capacidad < 4.5 kW conecte el enchufe en la toma de la pared.
Para modelos con capacidad > 4.5 kW conecte el cable eléctrico directamente en la fuente
de alimentación. No use un enchufe y una toma ya que la corriente elevada podría dañar los
terminales del enchufe y la toma así como causar un incendio.
42
