ATENCIÓN
Si fuera necesario suspenda la instalación, el soporte de montaje debe concordar con todos los
requisitos técnicos. La pared de la instalación debe ser lo bastante fuerte o adopte acciones para
reforzarla. En cuanto a la conexión entre el soporte y la pared, el aire acondicionado y el soporte
deben estar bien firmes, estables y seguros. En caso de duda no intente instalar la unidad sin el
soporte calculado y diseñado por un ingeniero cualificado.
5. POSIBILIDADES PARA LA INSTALACIÓN DE UNA TUBERÍA DESDE LA UNIDAD
INTERIOR A LA EXTERIOR.
G
NOTA SOBRE LA INCLINACIÓN DEL CONDUCTO

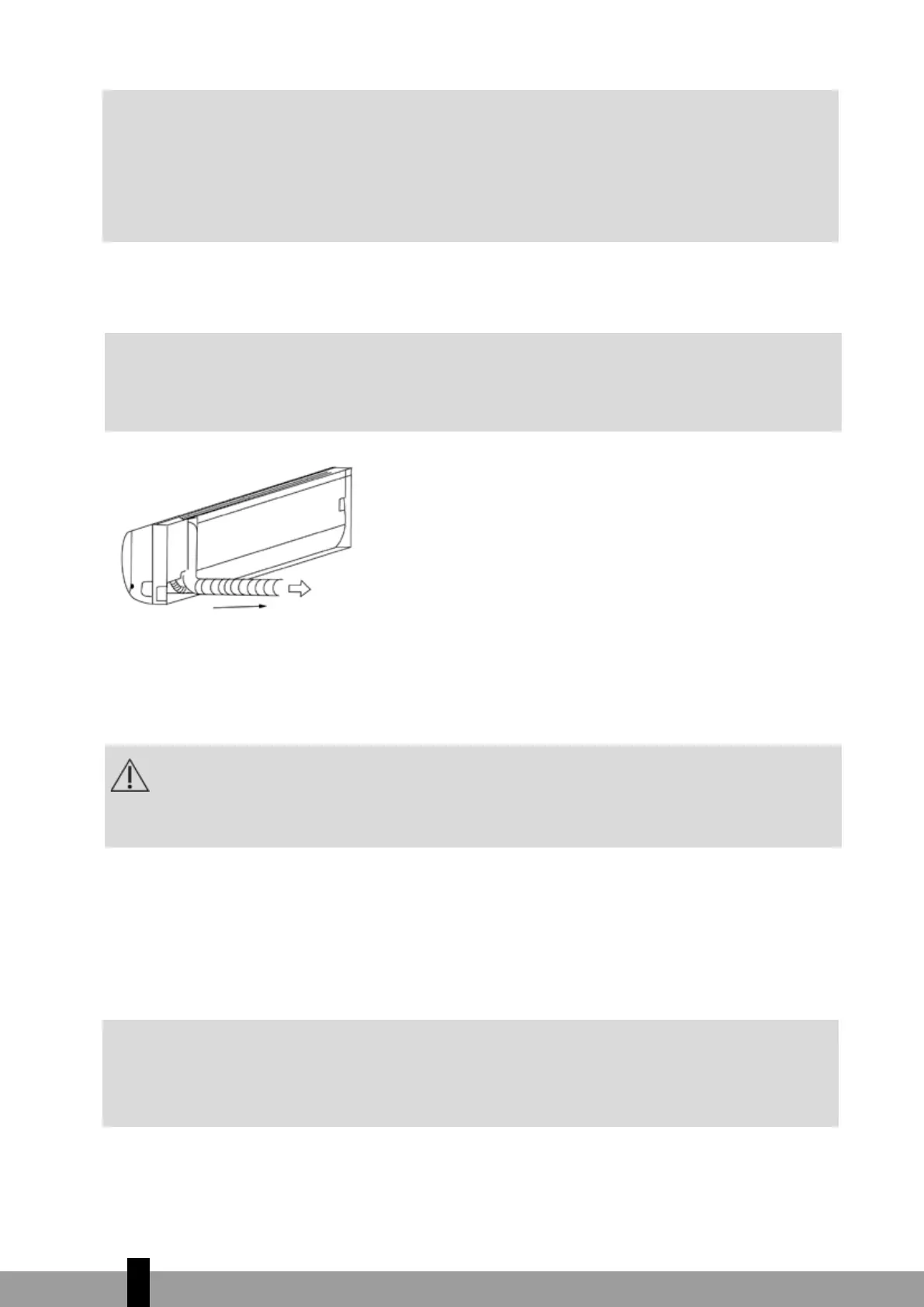

Los tubos refrigerantes pueden salir de la unidad interior por el lado posterior izquierdo (según
se mira la parte posterior de la unidad)
6. MONTAJE DE LA PLACA DE INSTALACIÓN Y HACER QUE LA TUBERÍA PASE A TRAVÉS.
6.1 Montaje de la placa de instalación de la unidad interior.
¡ADVERTENCIA!
Use un detector de tuberías para buscar conductos eléctricos en la pared antes de taladrar los
orificios necesarios y evitar daños innecesarios o situaciones peligrosas.
a. Fit the installation plate horizontalmente sobre las partes estructurales de la pared con espacios
alrededor de la placa de instalación. Consulte la figura 8.
b. Si la pared es de ladrillo, hormigón o similar, practique ocho (8) orificios de 5mm de diámetro en la
pared. Inserte el anclaje de clip para los tornillos de montaje apropiados .
c. Ajuste la placa de instalación en la pared con ocho (8) tornillos de tipo “A” .
G
OBSERVACIÓN
Monte la placa de sujeción y taladre los orificios en la pared conforme al material de la misma y
los puntos de montaje en dicha placa de sujeción (dimensiones en "mm" excepto que se indique
lo contrario).
32
