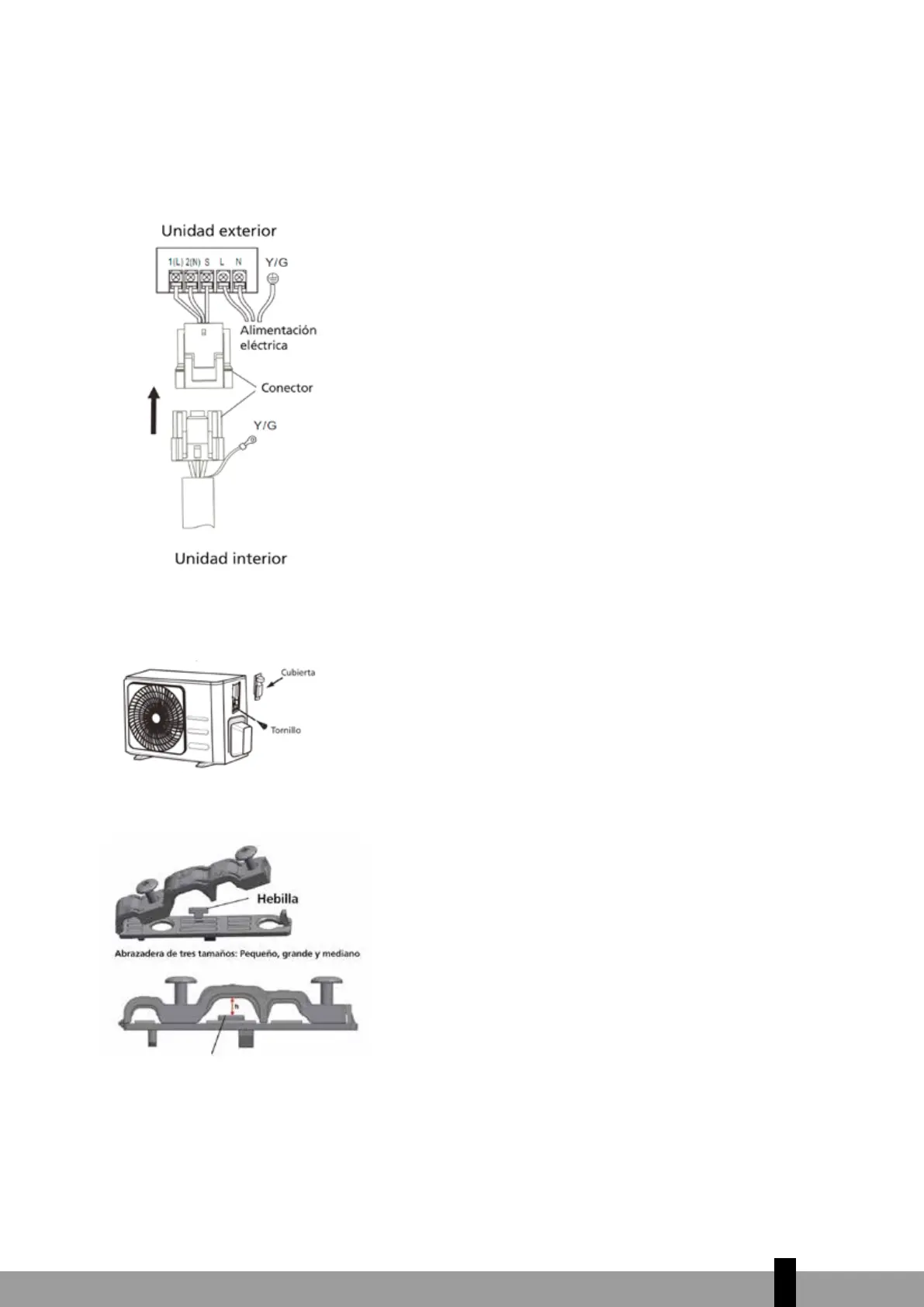

10.2 Cableado de conexión entre la unidad interior y la unidad exterior.
Alinee los dos conectores e insértelos entre sí hasta que se fijen con un clic. El cable Y/G (tierra) debe conec-
tarse individualmente. Asegure el cable en el tablero de control con una abrazadera de cable.
a. Aísle los cables no utilizados con cinta aislante de PVC. Sitúelos de manera que no toquen ninguna
componente eléctrico o metálico.
b. Vuelva a poner el protector del cableado en el lateral de la unidad y atorníllelo en su lugar.
NOTA: si la abrazadera del cable presentase el aspecto siguiente, seleccione el orificio de paso apropiado de
acuerdo con el tamaño del cable.
Cuando el cable no quede lo suficientemente apretado, use la hebilla para asegurarlo y quede firmemente
sujeto.
