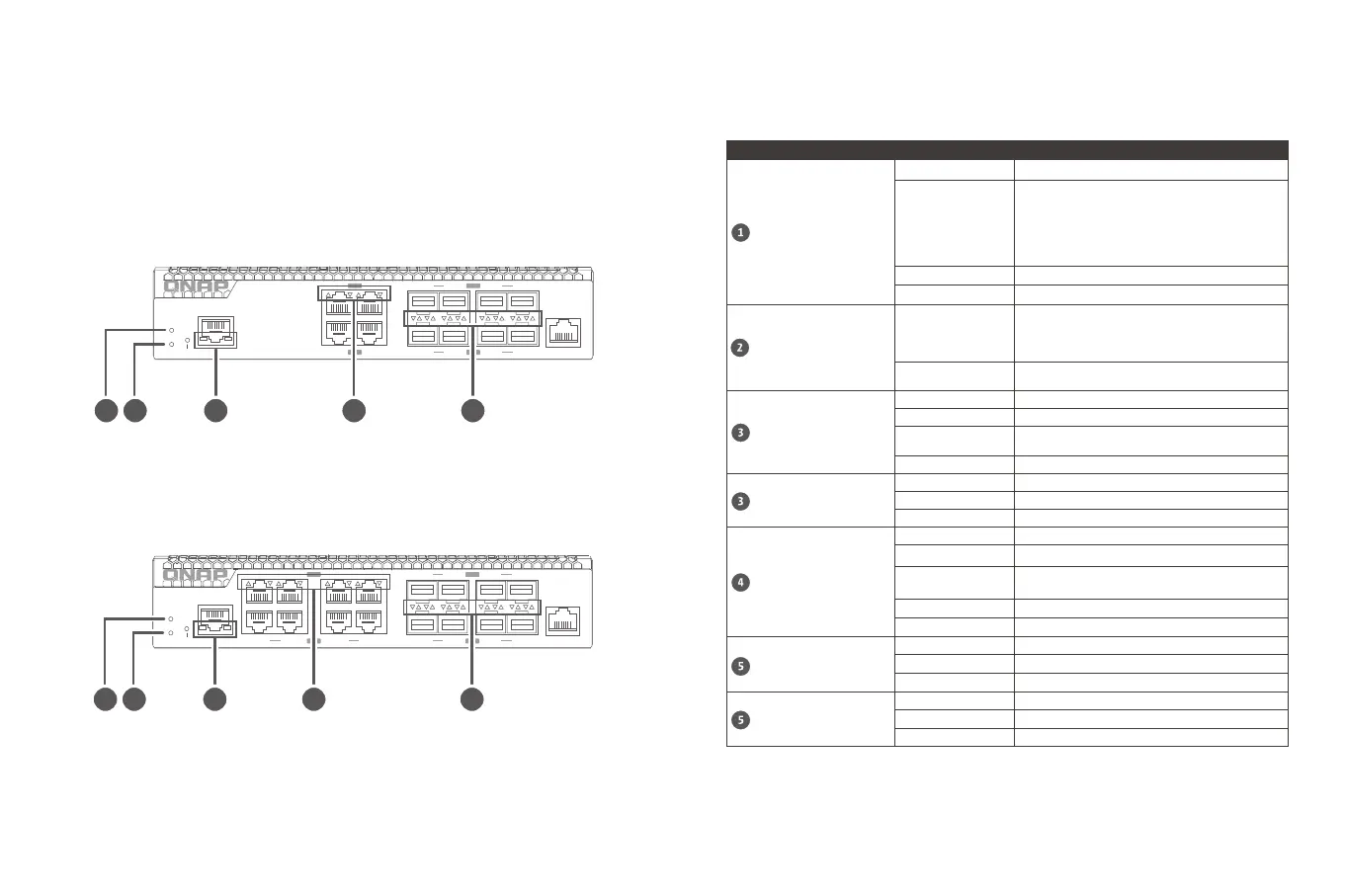

Comportamento del LED
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
QSW
-
M3212R-8S4T
QSW
-
M3216R-8S8T
LED Stato Descrizione
Stato del sistema
Verde Il dispositivo è pronto.
Lampeggia di verde
• Il dispositivo è in fase di inizializzazione.
• Il firmware è in fase di aggiornamento.
Nota : Durante l'aggiornamento del firmware, non
rimuovere il cavo di alimentazione, il cavo USB o
forzare la chiusura dell’applicazione.
• Il dispositivo è in fase di ripristino.
Rosso Si è verificato un errore fatale.
Disattivo Il dispositivo è spento.
Localizzatore
Lampeggio ambra
Indica la posizione fisica dello switch. Il timer
predefinito è 30 minuti durante la configurazione
dello switch. Il LED localizzatore lampeggia per
30 minuti durante la configurazione dello switch.
Disattivo
• Lo switch non è gestito dallo switch.
• La funzione di localizzazione è disabilitata.
Porta di gestione
(Sinistra - velocità)
Verde La velocità collegamento è di 1 Gbps.
Ambra La velocità collegamento è di 100 Mbps.
Lampeggio verde o
ambra
Dati in trasmissione.
Disattivo Nessuna connessione di rete.
Porta di gestione (Destra
- collegamento e attività)
Ambra La porta è in uso come porta uplink.
Lampeggio ambra Dati in trasmissione.
Disattivo Nessuna connessione di rete.
10GbE RJ45
Verde La velocità collegamento è di 10 Gbps.
Lampeggia di verde Dati in trasmissione.
Ambra
La velocità di collegamento è in uso a 5 Gbps, 2,5
Gbps, 1 Gbps o 100 Mbps.
Lampeggio ambra Dati in trasmissione.
Disattivo Nessuna connessione di rete.
10GbE SFP+ (Sinistra)
Verde La velocità collegamento è di 10 Gbps.
Lampeggia di verde Dati in trasmissione.
Disattivo Nessuna connessione di rete.
10GbE SFP+ (Destra)
Ambra La velocità collegamento è di 1 Gbps.
Lampeggio ambra Dati in trasmissione.
Disattivo Nessuna connessione di rete.
