QNAP QSW-M3212R Quick Installation Guide

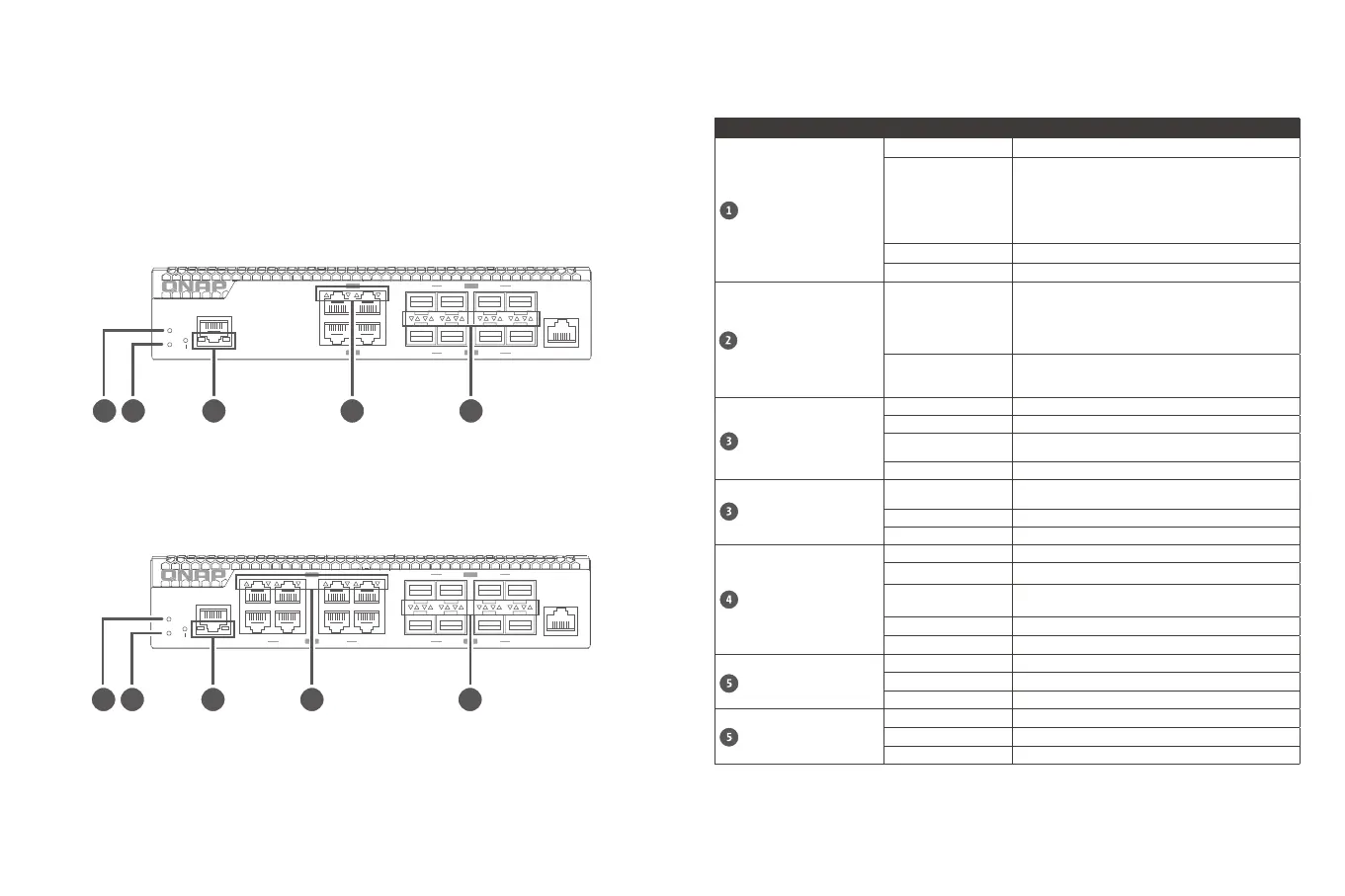

Comportamiento del LED
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
QSW
-
M3212R-8S4T
QSW
-
M3216R-8S8T
LED Estado Descripción
Estado del sistema
Verde El dispositivo está listo.
Parpadea en verde
• El dispositivo se está inicializando.
• El firmware se está actualizando.
Nota : Al actualizar el firmware, no extraiga el cable
de alimentación o el cable USB, ni fuerce el cierre
de la aplicación.
• El dispositivo se está restableciendo.
Rojo Se ha producido un error fatal del dispositivo.
Apagado El dispositivo está apagado.
Localizador
Parpadea en ámbar
Indica la ubicación física del conmutador. El
temporizador predeterminado es de 30 minutos
cuando se configura el conmutador. El LED del
localizador parpadea durante 30 minutos cuando se
configura el conmutador.
Apagado
• El conmutador no está siendo gestionado por el
conmutador.
• La función de localización se deshabilitará.
Puerto de administración
(Izquierdo-velocidad)
Verde La velocidad de enlace está funcionando a 1 Gbps.
Ámbar La velocidad de enlace está funcionando a 100 Mbps.
Parpadea en verde o
en ámbar
Se están transmitiendo datos.
Apagado No hay ninguna conexión de red.
Puerto de administración
(Derecho-enlace y
actividad)
Ámbar
El puerto está funcionando como puerto de vínculo
superior.
Parpadea en ámbar Se están transmitiendo datos.
Apagado No hay ninguna conexión de red.
RJ45 10GbE
Verde La velocidad de enlace está funcionando a 10 Gbps.
Parpadea en verde Se están transmitiendo datos.
Ámbar
La velocidad de enlace está funcionando a 5 Gbps,
2,5 Gbps, 1 Gbps o 100 Mbps.
Parpadea en ámbar Se están transmitiendo datos.
Apagado No hay ninguna conexión de red.
SFP+ 10GbE (Izquierda)
Verde La velocidad de enlace está funcionando a 10 Gbps.
Parpadea en verde Se están transmitiendo datos.
Apagado No hay ninguna conexión de red.
SFP+ 10GbE (Derecha)
Ámbar La velocidad de enlace está funcionando a 1 Gbps.
Parpadea en ámbar Se están transmitiendo datos.
Apagado No hay ninguna conexión de red.
