QNAP QSW-M3212R Quick Installation Guide

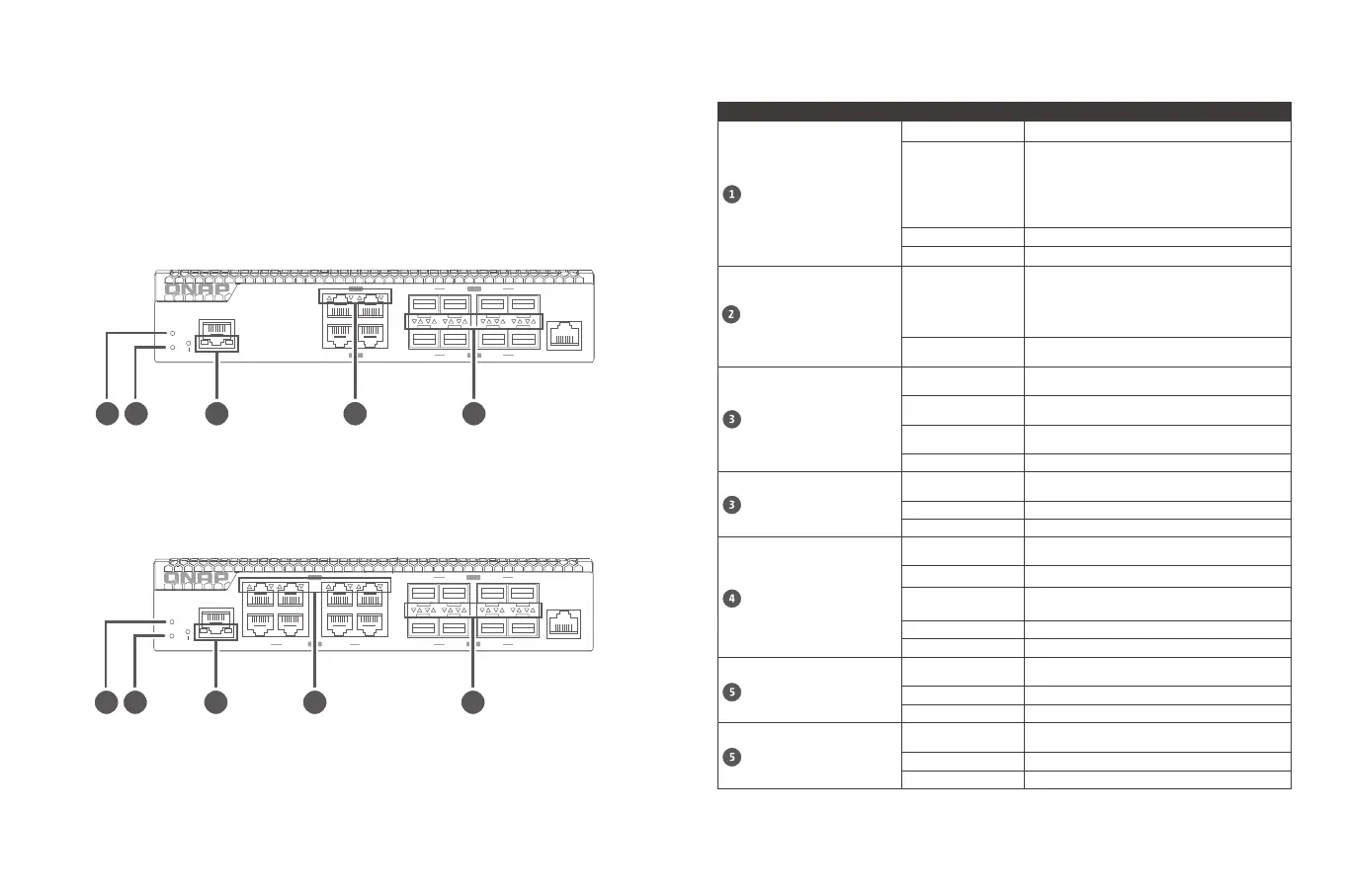

Comportamento dos LED
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
QSW
-
M3212R-8S4T
QSW
-
M3216R-8S8T
LED Estado Descrição
Estado do Sistema
Verde O dispositivo está pronto.
Verde intermitente
• O dispositivo está a ser inicializado.
• O firmware está a ser atualizado.
Nota : Ao atualizar o firmware, não remova o
cabo de alimentação ou o cabo USB, e não force
a saída da aplicação.
• O dispositivo está a ser reposto.
Vermelho Ocorreu um erro fatal no dispositivo.
Desligado O dispositivo está desligado.
Localizador
Âmbar intermitente
Indica a localização física do switch. O
temporizador predefinido é de 30 minutos
quando está a configurar o switch. O LED do
localizador fica intermitente durante 30 minutos
ao configurar o switch.
Desligado
• O switch não está a ser gerido pelo switch.
• A função de localização está desativada.
Porta de gestão
(Esquerda – velocidade)
Verde
A ligação está a funcionar a uma velocidade
de 1 Gb/s.
Âmbar
A ligação está a funcionar a uma velocidade
de 100 Mb/s.
Verde ou amarelo
intermitente
Os dados estão a ser transmitidos.
Desligado Não existe ligação de rede.
Porta de gestão
(Direita – ligação e atividade)
Âmbar
A porta está a funcionar como porta de
transmissão.
Âmbar intermitente Os dados estão a ser transmitidos.
Desligado Não existe ligação de rede.
RJ45 de 10 GbE
Verde
A ligação está a funcionar a uma velocidade
de 10 Gb/s.
Verde intermitente Os dados estão a ser transmitidos.
Âmbar
A ligação está a funcionar a uma velocidade
de 5 Gb/s, 2,5 Gb/s, 1 Gb/s ou 100 Mb/s.
Âmbar intermitente Os dados estão a ser transmitidos.
Desligado Não existe ligação de rede.
SFP+ de 10 GbE
(Esquerda)
Verde
A ligação está a funcionar a uma velocidade
de 10 Gb/s.
Verde intermitente Os dados estão a ser transmitidos.
Desligado Não existe ligação de rede.
SFP+ de 10 GbE
(Direita)
Âmbar
A ligação está a funcionar a uma velocidade
de 1 Gb/s.
Âmbar intermitente Os dados estão a ser transmitidos.
Desligado Não existe ligação de rede.
