QNAP QSW-M3212R Quick Installation Guide

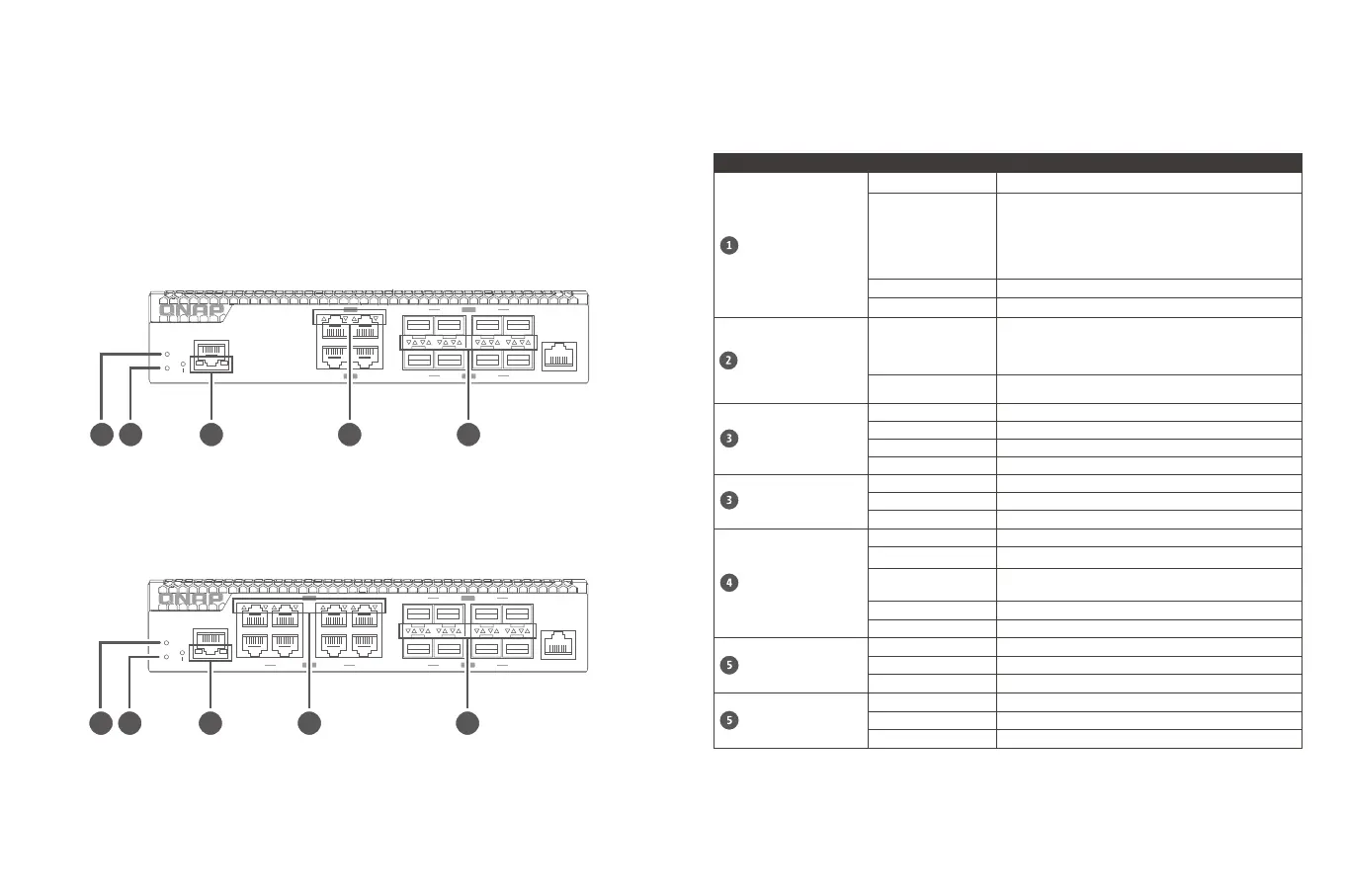

LED Verhalten
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
1 2
B D
CA
MGMT
Console
Rst
Status
Locator
1 3
2 4
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
B D
CA
B D
CA
1 3
2
MGMT
Console
Rst
Status
Locator
4
5 7
6 8
9 11
10 12
13 15
14 16
SFP+
SFP+
10GbE
10GbE
43 5
1 2
43 5
QSW
-
M3212R-8S4T
QSW
-
M3216R-8S8T
LED Status Beschreibung
Systemstatus
Grün Das Gerät ist bereit.
Blinkt grün
• Das Gerät wird initialisiert.
• Die Firmware wird gerade aktualisiert.
Hinweis : Beim Aktualisieren der Firmware dürfen
das Netzkabel, das USB
-
Kabel nicht entfernt oder die
Anwendung zwangsweise beendet werden.
• Das Gerät wird zurückgesetzt.
Rot Ein schwerer Gerätefehler ist aufgetreten.
Aus Das Gerät ist ausgeschaltet.
Locator
Blinkt gelb
Zeigt den physischen Standort des Switches an. Der
Standardtimer beträgt 30 Minuten, wenn Sie den Switch
konfigurieren. Die Locator LED blinkt während der
Konfiguration des Switches 30 Minuten lang.
Aus
• Der Switch wird nicht vom Switch verwaltet.
• Die Lokalisierungsfunktion ist deaktiviert.
Verwaltungsanschluss
(Links-Geschwindigkeit)
Grün Die Verbindungsgeschwindigkeit beträgt 1 Gbps.
Gelb Die Verbindungsgeschwindigkeit beträgt 100 Mbps.
Blinkt grün oder gelb Daten werden übertragen.
Aus Es gibt keine Netzwerkverbindung.
Verwaltungsanschluss
(Rechts-Verbindung und
Aktivität)
Gelb Der Anschluss arbeitet als Uplink-Anschluss.
Blinkt gelb Daten werden übertragen.
Aus Es gibt keine Netzwerkverbindung.
10GbE RJ45
Grün Die Verbindungsgeschwindigkeit beträgt 10 Gbps.
Blinkt grün Daten werden übertragen.
Gelb
Die Verbindungsgeschwindigkeit beträgt 5 Gbps, 2,5
Gbps, 1 Gbps oder 100 Mbps.
Blinkt gelb Daten werden übertragen.
Aus Es gibt keine Netzwerkverbindung.
10GbE SFP+(Links)
Grün Die Verbindungsgeschwindigkeit beträgt 10 Gbps.
Blinkt grün Daten werden übertragen.
Aus Es gibt keine Netzwerkverbindung.
10GbE SFP+(Rechts)
Gelb Die Verbindungsgeschwindigkeit beträgt 1 Gbps.
Blinkt gelb Daten werden übertragen.
Aus Es gibt keine Netzwerkverbindung.
