QSC CXD Series

13
ES ES
TD-000350-00-E
Entradas
— Figura 4 —
HEARTBEAT
GPO
GPI
USB
ROUTABLE INPUTS
21 43

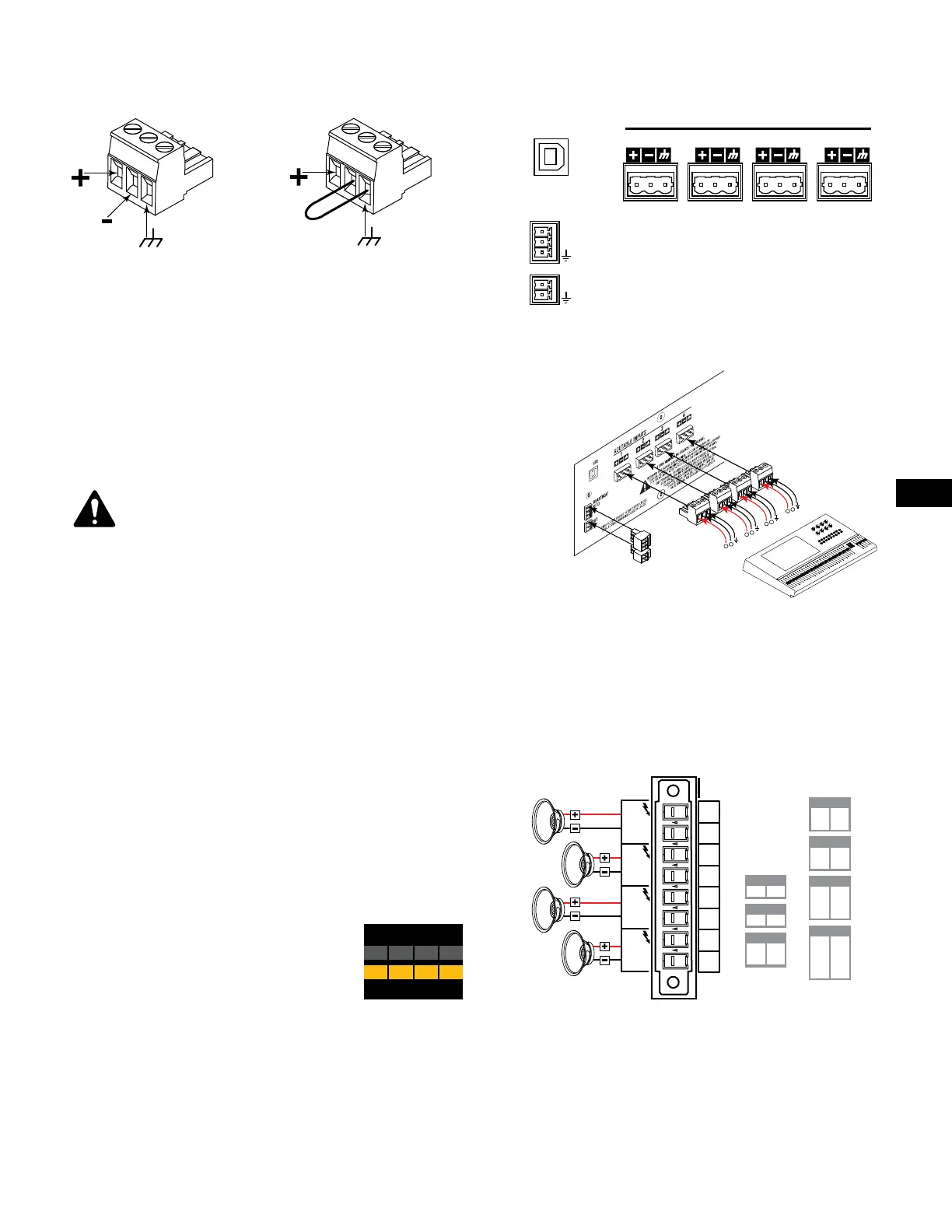

— Figura 2 —
Balanced
— Figura 3 —
Unbalanced
1. Asegúrese de que sus dispositivos de fuentes de audio estén apagados.
2. Conecte la fuente de sonido, con nivel de señal de micrófono o de línea (mic-level o line -level,
respectivamente) a un máximo de cuatro conectores de tipo europeo (incluidos). Puede utilizar
tanto entradas balanceadas (Figura 2) como no balanceadas (Figura 3).
NOTE: La serie CXD dispone de la posibilidad de enrutar las entradas a
diferentes salidas. Asegúrese de que las conexiones que usted haga aquí
coincidan con la configuración del amplificador.
3. Enchufe los conectores en los receptáculos que correspondan (ENTRADAS ENRUTABLES 1, 2, 3, 4)
Figuras 4 y 5.
Salidas
Los amplificadores CXD disponen de cuatro salidas configurables. Puede establecer la potencia, combinar las salidas (puenteadas y en paralelo) y ajustar el DSP
para cada salida. Cuando se modifica la configuración de salida del amplificador, también cambian los terminales de salida de manera correspondiente, controlados
mediante relés. Siga los diagramas de las figuras 6 a 8 como referencia para cablear los altavoces.
Canales separados (A B C D)
— Figura 6 —
A
8.0
625
625
B
8.0
625
625
C
8.0
625
625
D
8.0
625
625
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C+D
T5+
T7-
CH A+B
T1+ T3-
BRIDGED
OUTPUTS TO SPEAKERS
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
SETTINGS CAN BE
CONFIGURED FOR
70V, 100V AND
200V DIRECT
OUTPUT.
PARALLEL CHANNEL
COMBINING APPLICATIONS
Para cuatro altavoces independientes
• T1+/T2- (Altavoz 1)
• T3+/T4- (Altavoz 2)
• T5+/T6- (Altavoz 3)
• T7+/T8- (Altavoz 4)
— Figura 5 —
+
-
+
-
+
-
+
-
