TD-000350-00-E

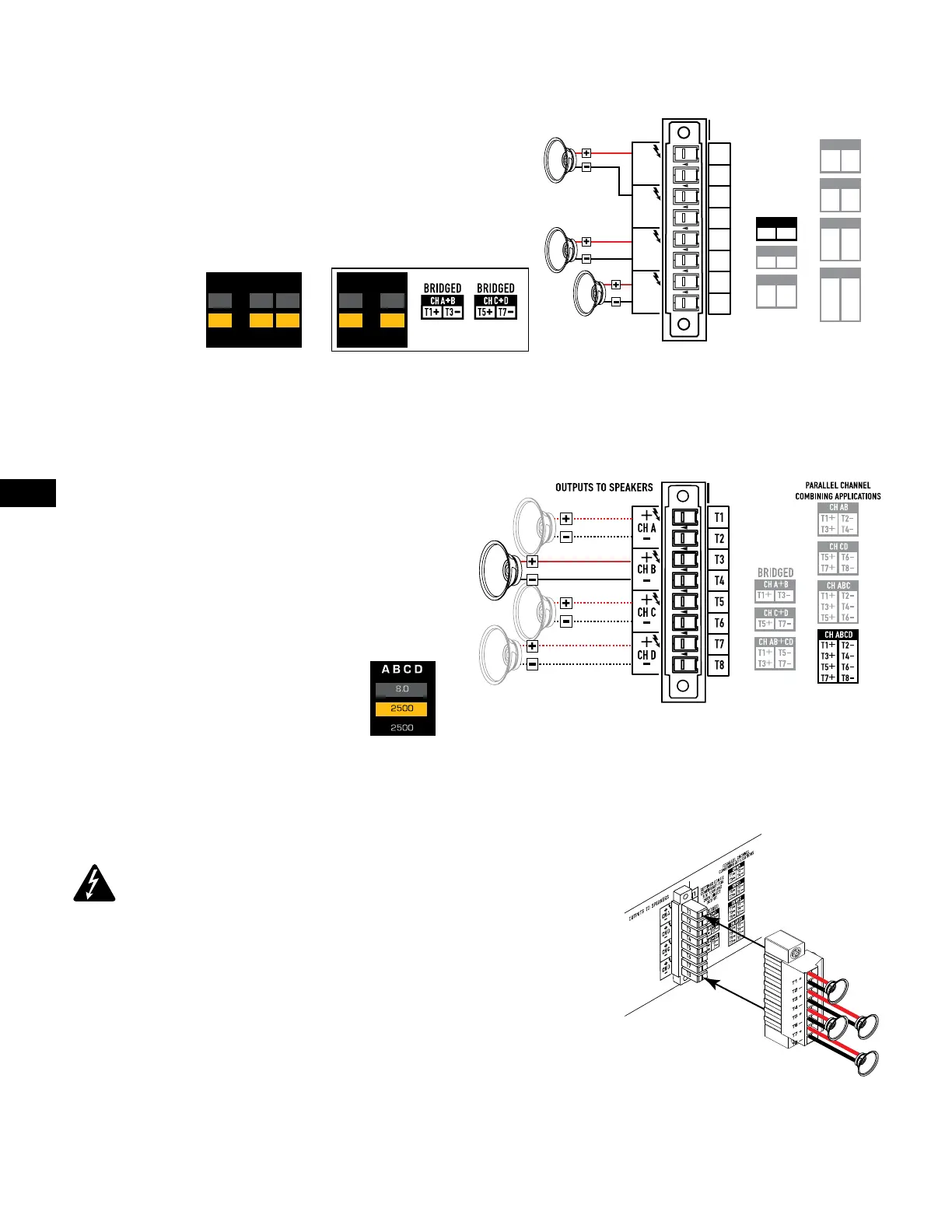

Canales puenteados (A+B) y separados (C D )
— Figura 7 —
8.0
1250
1250
A+B
8.0
625
625
C
8.0
625
625
D
8.0
1250
1250
A+B
8.0
1250
1250
C+D
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C+D
T5+ T7-
CH A+B
T1+ T3-
BRIDGED
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
PARALLEL CHANNEL
COMBINING APPLICATIONS
Para un altavoz A+B (puenteado [en “bridge”])
Utilice un cable de 2 hilos para conectar a:
• T1+/T3-
Para dos altavoces C y D (independientes)
Utilice dos cables de 2 hilos para conectar a:
• T5+/T6- para el canal C (CH C)
• T7+/T8- para el canal D (CH D)
Canales en paralelo (ABCD)
— Figura 8 —
Para un altavoz
Potencia completa a un altavoz
Utilice un cable de 2 hilos, conectado a:
• T3+/T4-
• o puentes T5+/T6-
Para varios altavoces
Potencia completa a varios altavoces en paralelo
Utilice hasta cuatro cables de 2 hilos, conectados a
• T3+/T4-
• T5+/T6-
• T1+/T2-
• T7+/T8-
T1+, T3+, T5+ y T7+ representan, eléctricamente, el mismo punto
T2-, T4-, T6- y T8- representan, eléctricamente, el mismo punto
Conexión de los altavoces
¡ADVERTENCIA!:
Cuando la alimentación de CA está activada, es posible que exista un
voltaje peligroso en los terminales de salida en la parte posterior del amplificador. Tenga
cuidado para no tocar estos contactos. Apague el interruptor de desconexión de la línea de
alimentación eléctrica principal de CA antes de hacer ninguna conexión.
1. Coloque el interruptor del suministro eléctrico principal de CA (en la parte posterior del amplificador) en la
posición OFF (APAGADO).
2. Conecte el cableado de altavoz al conector de 8 puntas de tipo europeo según la configuración que necesite
para el amplificador. (Figuras 6 a 8) ) Al combinar canales, QSC recomienda que conecte puentes entre los
terminales de salida que representan los mismos terminales de salida eléctricamente. Consulte la Figura 9 y
la ADVERTENCIA (WARNING) que aparece indicada encima de la figura.
3. Instale el conector hembra de 8 puntas de tipo europeo en el conector macho correspondiente en la parte
posterior del amplificador, según se indica en la Figura 9.
4. Utilice un destornillador de estrella (cruz) para fijar el conector.
— Figura 9 —
