Verstärkerbedienung

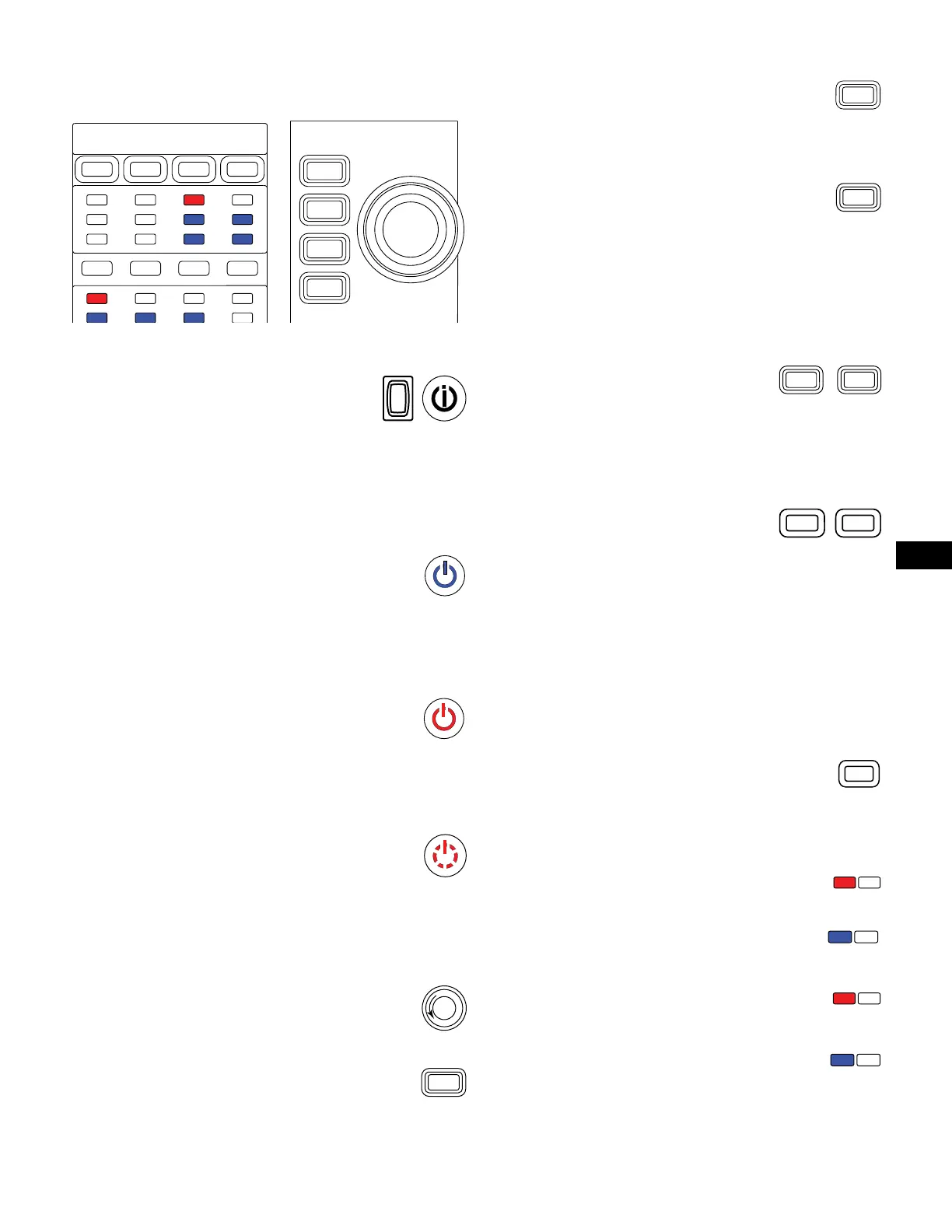

— Abb. 10 —
OUTPUT
HOME
MASTER
CONTROL
-10
-20
LIM
SEL
MUTE
A
1
SEL
MUTE
B
2
SEL
MUTE
C
3
SEL
MUTE
D
4
CLIP
SIG
INPUT
ENTER
EXIT
GAIN
Aus-Modus
• Hinterer Netzschalter ist aus – Verstärker kann nicht
betrieben werden. Der Netzschalter fungiert als
Netzstrom-Trennvorrichtung.
• Die Ein/Aus-Taste ist nicht beleuchtet.
• Den Netzschalter einschalten. Der Verstärker schaltet in den Modus,
in dem er sich beim Ausschalten befunden hatte. Die Beleuchtung der
Ein/Aus-Taste hängt vom jeweiligen Modus ab.
• Das GPI-Setup beeinflusst die Funktion der Ein/Aus-Taste.
Betriebsmodus
• Im Standby- oder Alle-Stummschalten-Modus die Ein/Aus-Taste
an der Frontplatte drücken und wieder loslassen.
• Die Ein/Aus-Taste leuchtet blau.
• Der Verstärker ist uneingeschränkt funktionsfähig; Audiosignale werden
weitergeleitet.
• Das GPI-Setup beeinflusst die Funktion der Ein/Aus-Taste.
Standby-Modus
• Im Alle-Stummschalten- oder Betriebsmodus die Ein/Aus-Taste auf
der Frontplatte drücken und 2 bis 3 Sekunden gedrückt halten.
• Die Ein/Aus-Taste leuchtet durchgehend rot.
• Das Frontplatten-LCD-Display ist aus.
• Der Verstärker ist nicht betriebsfähig; Audiosignale werden nicht weitergeleitet.
• Das GPI-Setup beeinflusst die Funktion der Ein/Aus-Taste.
Alle-Stummschalten-Modus
• Im Betriebsmodus die Ein/Aus-Taste kurz drücken und wieder
loslassen.
• Die Ein/Aus-Taste blinkt rot.
• Die Ausgänge sind stumm- und die Verstärker ausgeschaltet.
• Frontplatte und DSP sind uneingeschränkt betriebsfähig. Alle vorgenommenen
Änderungen werden gespeichert und im Betriebsmodus wirksam.
• Das GPI-Setup beeinflusst die Funktion der Ein/Aus-Taste.
Hauptknopfregler (MASTER CONTROL)
• Durch Abrollen der Anzeige nach oben/unten und nach links/
rechts werden Menüobjekte und Parameter ausgewählt.
• Ermöglicht das Einstellen einzelner Parameter.
ENTER-Taste (ENTER)
• Navigiert in die Menüstruktur.
• Ruft den Bearbeitungsmodus auf, in dem Parameter eingestellt werden können.
• Bestätigt die vorgenommene Änderung.
EXIT-Taste (Beenden)
• Navigiert aus der Menüstruktur und Parameterauswahl heraus.
• Durch Drücken der EXIT-Taste im Bearbeitungsmodus wird der vorherige Wert
wiederhergestellt, und der Bearbeitungsmodus wird beendet.
HOME-Taste
• Durch Drücken der HOME-Taste bei gleichzeitiger Anzeige
des Home-Bildschirms wird der alternative Home-Bildschirm
aufgerufen. Durch erneutes Drücken der HOME-Taste wird wieder der
Haupt-Home-Bildschirm angezeigt.
• Durch Drücken der HOME-Taste bei gleichzeitiger Anzeige eines
Navigationsbildschirms wird wieder der Home-Bildschirm aufgerufen.
• Durch Drücken der HOME-Taste bei gleichzeitiger Anzeige eines
Bearbeitungsbildschirms wird jeder gerade bearbeitete Wert bestätigt und
der HOME-Bildschirm aufgerufen.
GAIN-Taste (Verstärkung)
• Durch Drücken der GAIN-Taste auf einem beliebigen
Bildschirm wird der Ausgangsverstärkungsbildschirm für den zuletzt
aufgerufenen Ausgangskanal aufgerufen.
• Durch erneutes Drücken der GAIN-Taste wird die Verstärkungsänderung
bestätigt und wieder der Bildschirm aufgerufen, der vor dem Drücken der
GAIN-Taste angezeigt wurde.
SEL-Tasten (Auswahl)
• Mit diesen Tasten wird zwischen Ein- und
Ausgangskanälen navigiert. Beispiel: Beim Einstellen der
Ausgangsverstärkung auf Kanal A wird durch Drücken der SEL-Taste für
Kanal B die Verstärkungseinstellung für Kanal B aufgerufen.
• Mit diesen Tasten werden die gewählten EINGANGS- und AUSGANGS-
Optionen gleichzeitig geändert. Wenn Sie z. B. AUSGANG A wählen und
dann auf einen Eingangsbildschirm umschalten, ist Eingang 1 aktiviert.
• Die SEL-Tasten sind auf jedem Eingangs- oder Ausgangsbildschirm aktiv.
Dies wird durch eine leuchtende SEL-Taste und einen Schriftzug in der
rechten oberen Ecke des Bildschirms (Eingang 1-4 oder Ausgang 1-4)
kenntlich gemacht.
• Die SEL-Tasten leuchten blau für Ausgangskanäle und gelb für Eingangskanäle.
MUTE-Tasten (Stummschaltung)
• Mit diesen Tasten wird das Audiosignal des zugehörigen
Ausgangskanals stummgeschaltet.
• Wenn die Ausgangskonfiguration geändert wird, werden die MUTE-Tasten
automatisch aktiviert. Sie müssen die Stummschaltung der Kanäle manuell
rückgängig machen.
LIM-LEDs
• Leuchtet rot, wenn der Begrenzer (Limiter) aktiviert ist.
-10- und -20-LEDs
• Gibt den dB-Wert unterhalb des maximalen Ausgangspegels des Kanals an.
CLIP-LEDs
• Leuchtet rot, wenn das Eingangssignal geclipt wird.
SIG-LEDs
• Leuchtet blau, wenn ein Signal vorhanden ist,
das größer als -40 dB ist.
ENTER
EXIT
HOME
GAIN GAIN
SEL SEL
MUTE
LIM
-10 & -20
CLIP
SIG
