Voreinstellungsassistent
Der Voreinstellungsassistent vereinfacht das Erstellen von Voreinstellungen und ermöglicht es, diese von Null zu erstellen. Er stellt einen
Mechanismus für die Auswahl der gewünschten Leistung und Last zur Verfügung. Auf der Basis der hier getroffenen Auswahl wird die optimale
Verstärkerkonfiguration ausgewählt. Anschließend dürfen Sie Lautsprecher auswählen und jedem Ausgang zuordnen.
HINWEIS: Die in diesem Verfahren dargestellten Strompegel stammen, wenn nichts anderes angegeben ist, vom CXD4.3. Beim
CXD4.2 ist der Strompegel geringer, beim CXD4.5 größer. Alle Einzelheiten sind im CXD-Benutzerhandbuch, TD-000367, enthalten.
HOME > PRESETS (VOREINSTELLUNGEN) > PRESET WIZARD (VOREINSTELLUNGSASSISTENT) > ENTER (EINGABE)

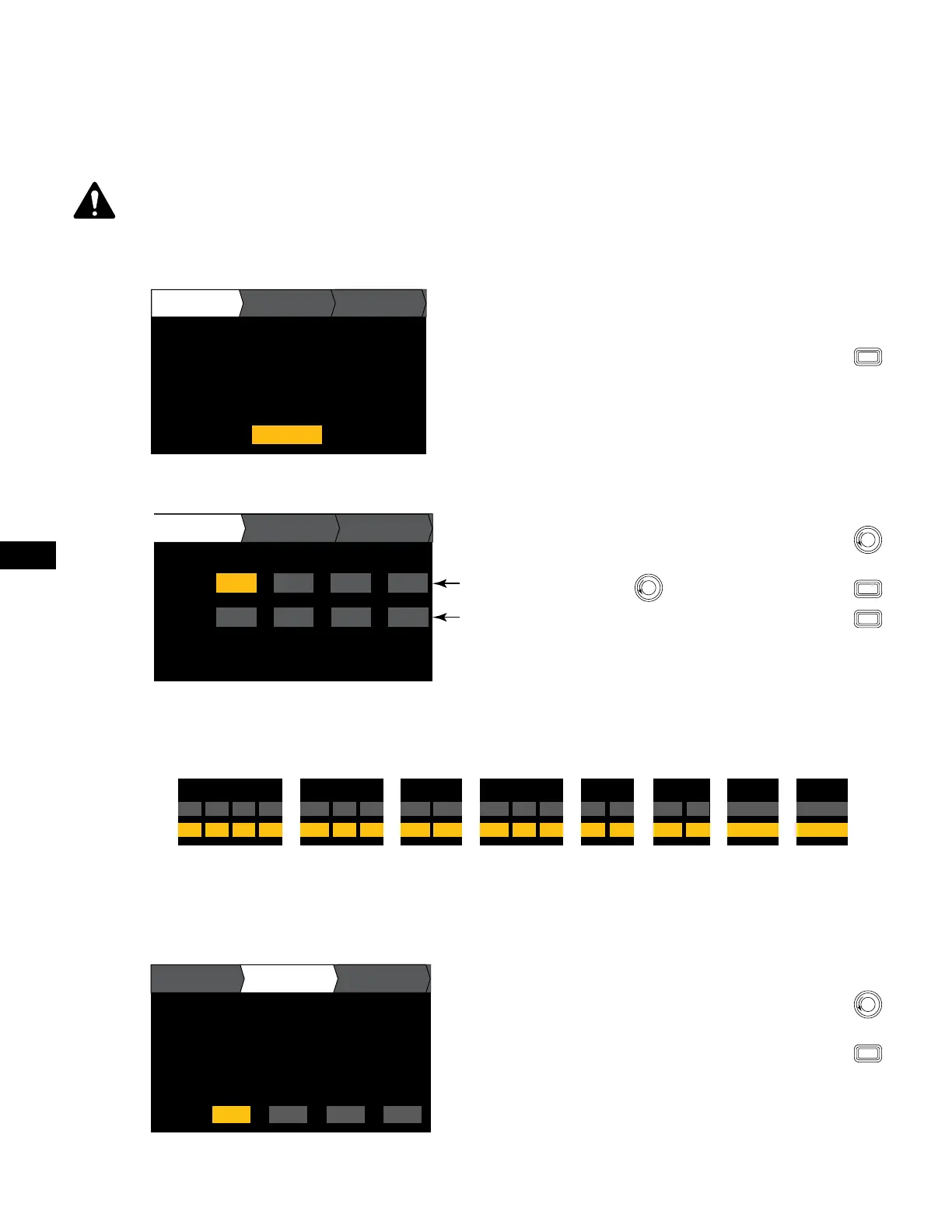

SCHRITT 1 — Über den VOREINSTELLUNGSASSISTENTEN
ABOUT SPEAKERS SAVE
Preset Wizard does the following:
• Configures the amplifier
• Loads DSP settings for assigned speakers
Tips:
• Start with the highest power
• Speakers do not need to be assigned
to each output
NEXT
Der Voreinstellungsassistent:
• konfiguriert den Verstärker
• lädt DSP-Einstellungen für
zugewiesene Lautsprecher
Tipps:
• Mit der höchsten Leistung
beginnen
• Nicht jedem Ausgang müssen
Lautsprecher zugewiesen
werden
Zum Fortfahren drücken:
ENTER
SCHRITT 2 — Impedanz und Leistung einstellen
OUTPUTS SPEAKERS SAVE
A B C D
Output:
8.0 - - - - - -
Imped:
625 - - - - - -
Power:
Remaining Power Available: 1875 W
Enter Load Profile (Impedance and Power)
Impedanz auf Basis der am Kanal
angeschlossenen Lautsprechergesamtlast
einstellen.
Standard = 8 Ω
Standard = Min. für Verst.
Impedanz u. Leistung sind für
Einstellungen dynamisch gekoppelt.
Zum Auswählen abrollen
(Imped. oder Leistung):
Zum Bearbeiten drücken:
Zur Parametereinstellung drehen:
Zum Bestätigen drücken:
Für restliche Ausgangskanäle
wiederholen
ENTER
ENTER
HOME > PRESETS (VOREINSTELLUNGEN) > PRESET WIZARD (VOREINSTELLUNGSASSISTENT) > ENTER (EINGABE) > (ENTER)
— Abb. 15 —
- - -
B
25%
A
- - -
25%
D
- - -
25%
C
- - -
25%
AB
- - -
50%
D
- - -
25%
C
- - -
25%
CD
- - -
50%
AB
- - -
50%
A+B
- - -
50%
D
- - -
25%
C
- - -
25%
D
- - -
25%
ABC
- - -
75%
ABCD
- - -
100%
AB + CD
- - -
100%
A+B
- - -
50%
C+D
- - -
50%
*
Mögliche Ausgangsmodus-Kombinationen mit dem Voreinstellungsassistenten
Modi: A B = separate Kanäle / A+B = Überbrückungsmodus / AB = Parallelmodus
* Die Prozentwerte geben die Leistung bei verschiedenen Verstärkermodellen an.
SCHRITT 3 — Ausgangskanal für Lautsprecherzuweisung auswählen
OUTPUTS SPEAKERS SAVE
Assign
AssignAssign
Output:
A DCB
Imped:
8.0 8.08.08.0
Spkr:
- - - - - - - -- - - -- - - -
Assign
Power:
625 625625625
Nach erfolgter Einstellung der
Impedanz und Leistung für jeden
Ausgang bis zum Register SPEAKERS
(LAUTSPRECHER) weiterrollen.
Lautsprecherzuweisung ist optional.
Lautsprecher können einem,
mehreren oder keinen Kanälen
zugewiesen werden.
Zur Auswahl des Ausgangskanals
abrollen:
Zum Zuweisen eines Lautsprechers
drücken:
Weiter mit dem nächsten Schritt.
ENTER
