QSC CXD Series

46
CH CH
TD-000350-00-E

— 图4 —
HEARTBEAT
GPO
GPI
USB
ROUTABLE INPUTS
21 43
— 图2 —
Balanced
— 图3 —
Unbalanced

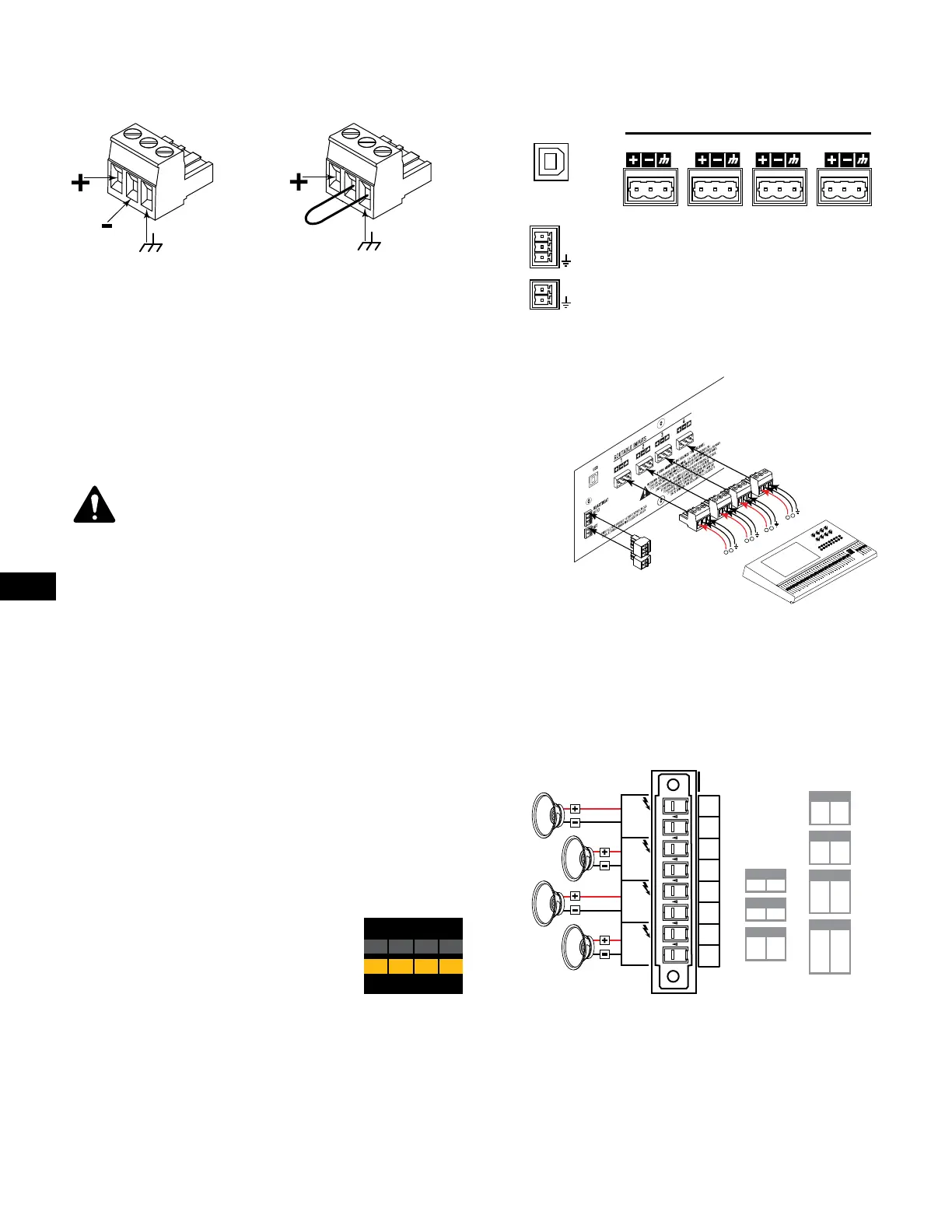

1. 确保您的音源设备已关闭。
2. 将音频麦克风或线路接头插入4个欧式连接器（本品提供的）中。
您可以采用平衡输入（图2）或非平衡输入 (图3)。
 CXD系列能够将输入路由至不同的输出。
确保您此处的连接符合放大器的配置。
3. 将连接器插入合适的插座（可路由的输入端1、2、3、4）
图4和图5.

CXD放大器具有四路可配置的输出。 您能够设定功率、合成输出（桥接和并联），并为每个输出调整DSP。若放大器的输
出配置改变，由继电器控制的输出终端也会改变。请参考图6至图8，给扬声器接线。
A B C D
— 图6 —
A
8.0
625
625
B
8.0
625
625
C
8.0
625
625
D
8.0
625
625
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C+D
T5+
T7-
CH A+B
T1+ T3-
BRIDGED
OUTPUTS TO SPEAKERS
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
SETTINGS CAN BE
CONFIGURED FOR
70V, 100V AND
200V DIRECT
OUTPUT.
PARALLEL CHANNEL
COMBINING APPLICATIONS

• T1+/T2-（扬声器1）
• T3+/T4-（扬声器2）
• T5+/T6-（扬声器3）
• T7+/T8-（扬声器4）
— 图5 —
+
-
+
-
+
-
+
-
