1
2 3
Desconecte la batería del cargador
incorporado. Suelte la cinta de la batería.
ADVERTENCIAS PARA EL
MANEJO DE LA BATERÍA:
• Desechar las baterías usadas
inmediatamente.
• Mantener fuera del alcance de los niños.
• No desmontar.
• No arrojar al fuego.

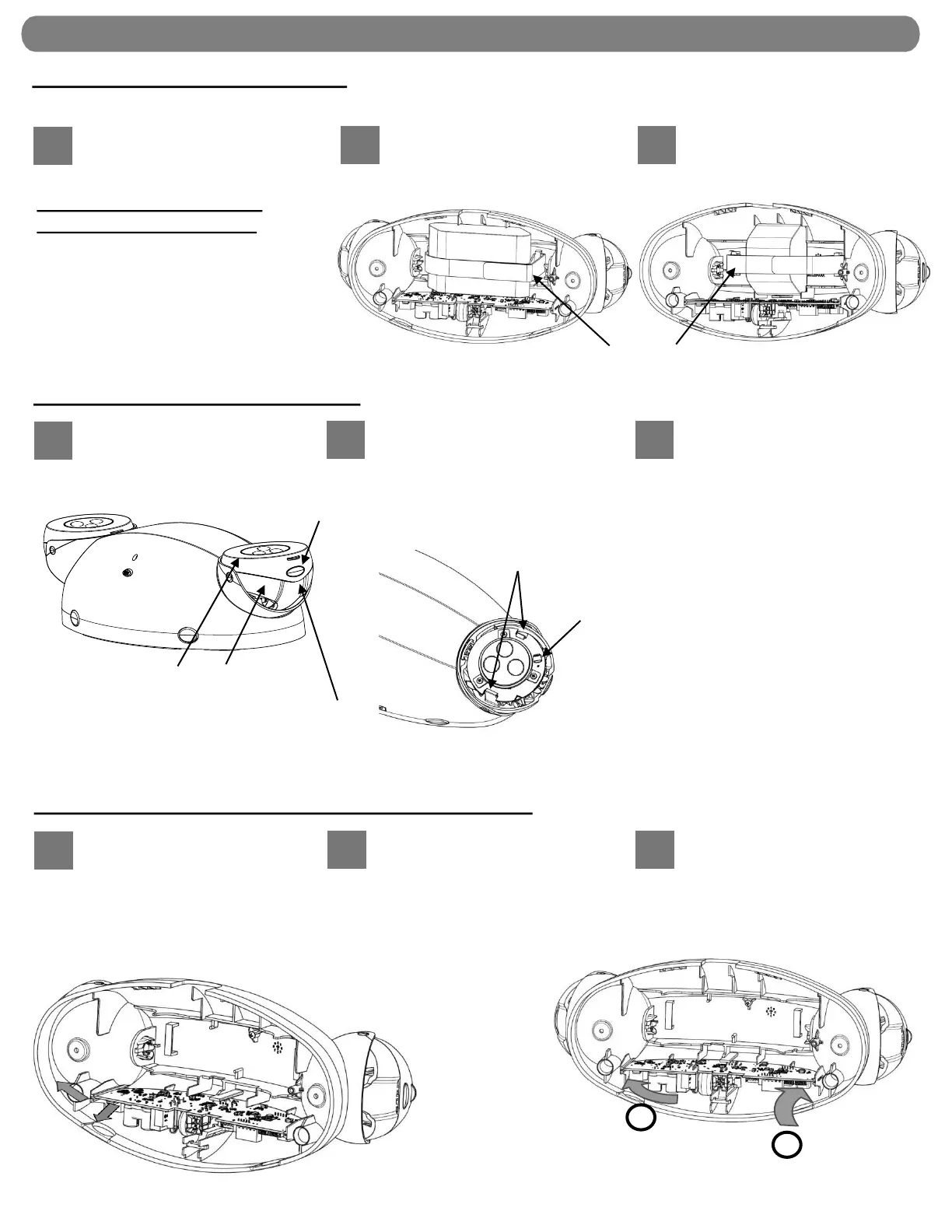

REEMPLAZO DE LA BATERÍA:
Las características de la unidad y los detalles de la batería que se muestran pueden variar. Vea también “Conexiones de batería” en la página 3.
REEMPLAZO DE LA LÁMPARA:
página 5
PRUEBA y MANTENIMIENTO
REEMPLAZO DEL CARGADOR INCORPORADO:
Reemplace la batería, asegure bien la
cinta y vuelva a conectarla a la placa
del cargador.
Vuelva a ensamblar la unidad (consulte
también el paso 5 en la página 3).
1
2 3
Retire el bisel de la lámpara como
se muestra a continuación.
Doble con cuidado el encaje en cada
lado del cuello para liberar el ensamblaje
de la lámpara. Desconecte el conector
del ensamblaje de la lámpara.
Pase los cables de la lámpara a
través de uno de los espacios
centrales debajo del ensamblaje de
la lámpara nueva y colóquelo
firmemente debajo de los encajes
del cuello, asegurándose de que los
cables no presenten pellizcos.
Conecte el conector de la lámpara y
reemplace el bisel.
1
2 3
Batería NiCd (estándar)
Cinta de la
batería
Batería LiFePO4 (LTP, HO, EHO)
Con la unidad orientada como se
muestra a continuación, flexione el
canal en el extremo izquierdo de la
placa del cargador hacia afuera para
soltar y retirarlo. Desconecte la batería,
las lámparas y otras conexiones.
Asegúrese de direccionar
adecuadamente todos los cables, de
manera que no interfieran con el
correcto ensamblaje de la carcasa
sobre la placa de montaje. Vuelva a
ensamblar la unidad (consulte también
el paso 5 en la página 3).
Conector
Suelte los encajes con cuidado
Cuello
botón del cuello
Bisel
Flexione cuidadosamente este borde y
apártelo del botón del cuello
1
2
Vuelva a conectar todos los
componentes al nuevo cargador,
para esto debe direccionar los
cables como estaban antes. Para
insertar el PCB, inserte el lado
derecho del PCB en primer lugar,
seguido del lado izquierdo (debe
escuchar un “clic”).
Para la correa de velcro: liberación y reutilización
