Dirija el conducto adecuado para
que todas las partes de este
lleguen al borde del agujero
troquelado
Use la arandela (Grainger # 4DAX6)
entre el accesorio del conducto y la
carcasa trasera si la conexión del
conducto interfiere con la batería.
Figura-3
página 2

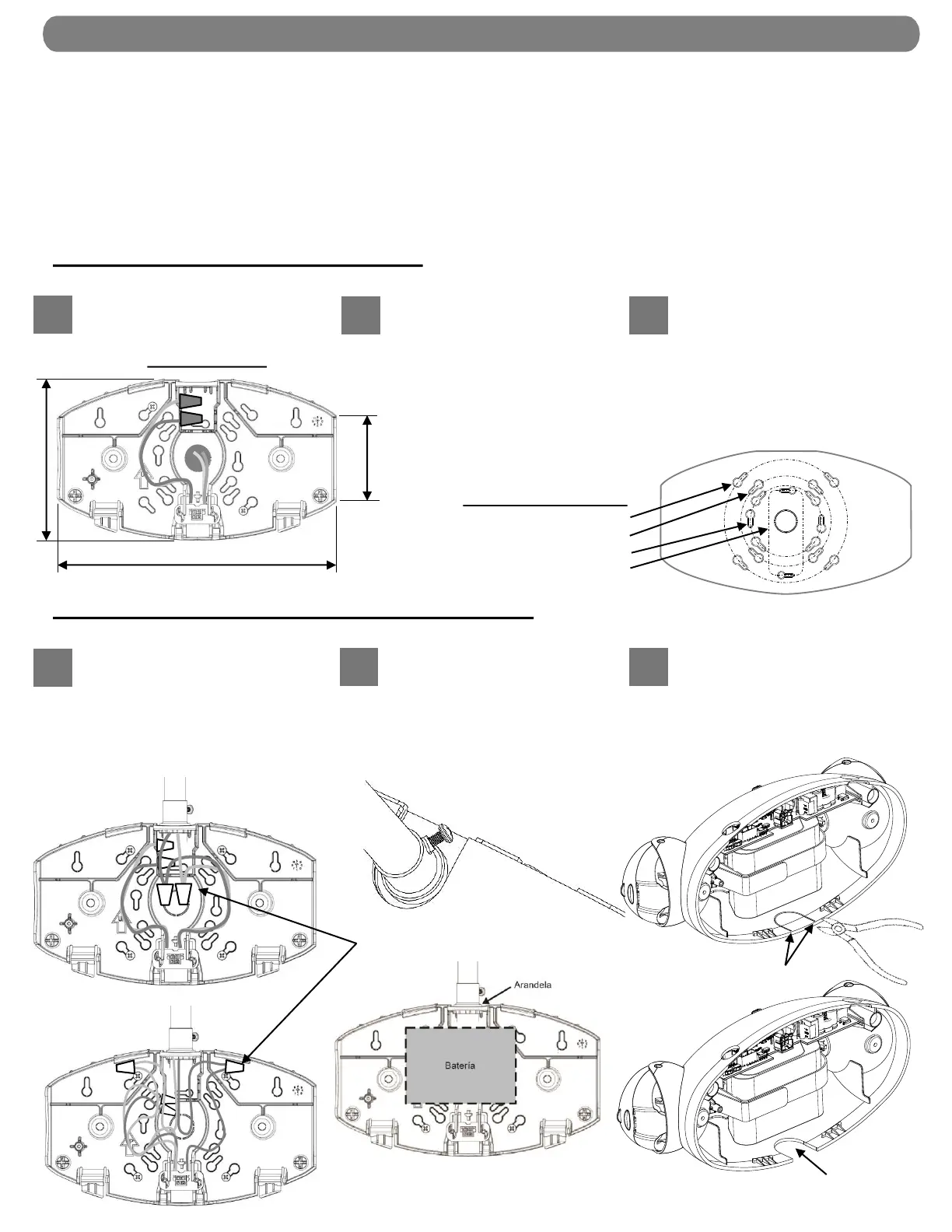

INSTALACIÓN y CABLEADO
1
2 3
En la placa de montaje, retire el orificio
troquelado central redondo y el par de
orificiostroquelados de la caja de conexiones.
La ruta conduce a través de la abertura
central y utiliza los conectores con código
aprobado para realizar las conexiones.
(Vea el diagrama de cableado en la página 3).
Organización de los cables y los conectores
dentro de la caja de conexiones. Unidades
con cables de lámparas remotas: Si no se
conectan las lámparas remotas, los cables de
estas lámparas(DC de bajo voltaje + y +)
deben quedar tapados y colocados dentro de
la placa de montaje como se muestra.
Teniendo cuidado de no presionar los
cables o conductores organizados dentro
de la caja de unión, fije la placa de
montaje a los tornillos de la caja de unión.
NOTA: Para asegurar que los pestillos de
la placa de montaje estén correctamente
enganchados a la carcasa, NO AJUSTE
DEMASIADO LOS TORNILLOS.
En la parte superior del centro de la placa
de montaje, retire el orificio troquelado para
la conexión del conducto. También retire al
menos tres orificios troquelados. Conecte el
conducto y fije la placa de montaje a la
superficie de la pared con tornillos con una
calificación mínima de retiro de 30 libras
cada uno.
Vea el diagrama de cableado en la
página 3. Conecte las conexiones de
cable con código aprobado en la fuente
de alimentación de CA y en las lámparas
a distancia (si corresponde). Organice
los cables en las ranuras de manera que
los conectores estén asegurados, como
se muestra en las figuras 2 o 3.
Retire el agujero troquelado en forma
de U de la parte superior central de la
carcasa. Sugerencia: Utilice primero
un par de cortacables para iniciar un
corte en la parte gruesa en cada lado
del troquelado y, a continuación,
termine de retirarlo con las pinzas.
MONTAJE DE LA CAJA DE UNIÓN
Algunos detalles que se muestran a continuación pueden variar.
MONTAJE EN SUPERFICIE DEL CONDUCTO
NOTA: Para evitar interferencia con los componentes de la carcasa, use los conectores más compactos apropiados para el calibre de los cables.
1
2 3
Fije los conectores de cable cerca
del centro o cerca de los pestillos
superiores
Figura-2
Placa de montaje:
5 1/2 in
3 in
9 5/8 in
IMPORTANTE: Proporcione a cada unidad una fuente de CA no conmutada monofásica de un circuito utilizado para la iluminación normal. El voltaje
de funcionamiento se muestra en la tabla de la página 3.
NOTA: La batería debe estar conectada a la placa del cargador antes de aplicar la alimentación de CA a la unidad. La batería puede
dañarse si permanece conectada durante más de 24 horas sin alimentación de CA continua. Vea también “Información importante de la
batería”, página 4.
NOTA: Para cumplir con los requisitos mínimos de iluminación de la NFPA 101 (Código actual de Seguridad Humana), la máxima altura
de montaje de ELM4L desde el suelo es de 26.3 pies, y la máxima altura de montaje de ELM6L desde el suelo es de 32.9 pies.
NOTA: No conecte la batería o la unidad de alimentación hasta que las unidades remotas (si corresponde) estén totalmente conectadas y
los cables estén aislados de otros potenciales (es decir, los cables remotos deben aislarse de la toma de tierra).
Cajas de unión alojadas:
Cuadrada de 4 in
Octagonal de 4 in
Redonda u octagonal de 3 1/2 in
Caja de salida individual
Luego de retirar el
troquelado
Cortar
