MANTENIMIENTO
Con la unidad orientada como se
muestra a continuación, flexione
hacia fuera la guía de la PCB
izquierda de la placa del cargador
para liberar y retirar primero el lado
izquierdo de la PCB y luego retire la
placa del cargador.

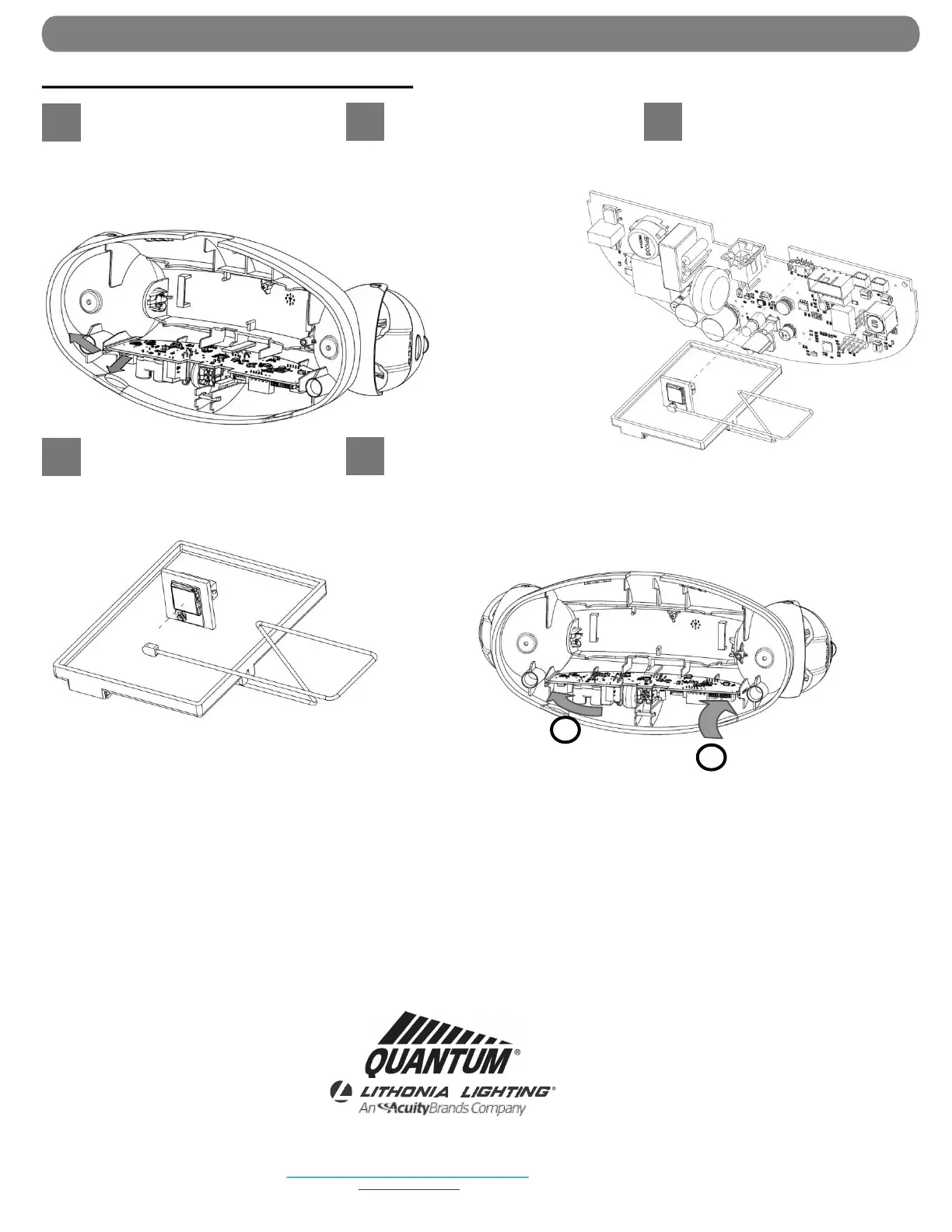

REEMPLAZO DEL MÓDULO CLSR
1
2 3
Desconecte el conector de la
batería del tablero del cargador y
extraiga la batería (consulte la
página 5 para obtener información
adicional)
Para reemplazar el módulo CLSR,
desconecte el módulo de la placa
del cargador y reemplácelo (la
antena se muestra adjunta al
módulo CLSR).
Para reemplazar la antena,
desconecte la antena del módulo
CLSR y luego reemplácela (la antena
y la placa de la batería vendrán
preinstaladas).
4
5
Asegúrese de que todos los
cables se enruten correctamente
para no interferir con el montaje
correcto de la carcasa en la placa
de montaje. Luego vuelva a
ensamblar la unidad (consulte
también el paso 5, página 3).
