INSTALACIÓN Y CABLEADO (CONTINUACIÓN)
4
5
Accesorios de la carcasa para la placa de
montaje:
Asegúrese de que todos los cables y los conectores
sigan una ruta para evitar la interferencia con otros
componentes. Alinee las aberturas de los pestillos en
el lado inferior de la carcasa con los botones de los
pestillos en la placa de montaje. Presione firmemente
la carcasa directamente sobre la placa de montaje,
asegurándose de que los cuatro pestillos estén
completamente enganchados y la carcasa esté
estrechamente alineada con la superficie de montaje.
MONTAJE FINAL
Conexión de la batería
Nota: Algunos detalles pueden variar.
Conecte el enchufe de la batería
polarizado a la placa del cargador.
Asegúrese de verificar el recorrido del
cable para evitar interferencias con el
conector de entrada de CA o con otros
componentes.
Requisitos de la Comisión Federal
de Comunicaciones (FCC):
Este dispositivo cumple con el Título
47 de la FCC, Parte 15, Subparte B.
Este dispositivo no causa
interferencia dañina
conector de la batería
Módulo
CLSR
Antena
Batería
Lámpara
Lámpara
Lámpara remota cables de salida de CC.
Raya roja / Amarillo (+) Raya negra / azul (-)
Cables de entrada de CA. Consulte la etiqueta en el
par de alambres para conocer los requisitos de
voltaje.
Led indicador de estado
Opción de prueba remota
(estándar con SDRT)
Interruptor
de prueba
Antena
PIN 1
PIN 3
PIN 2
PIN 4
Top view

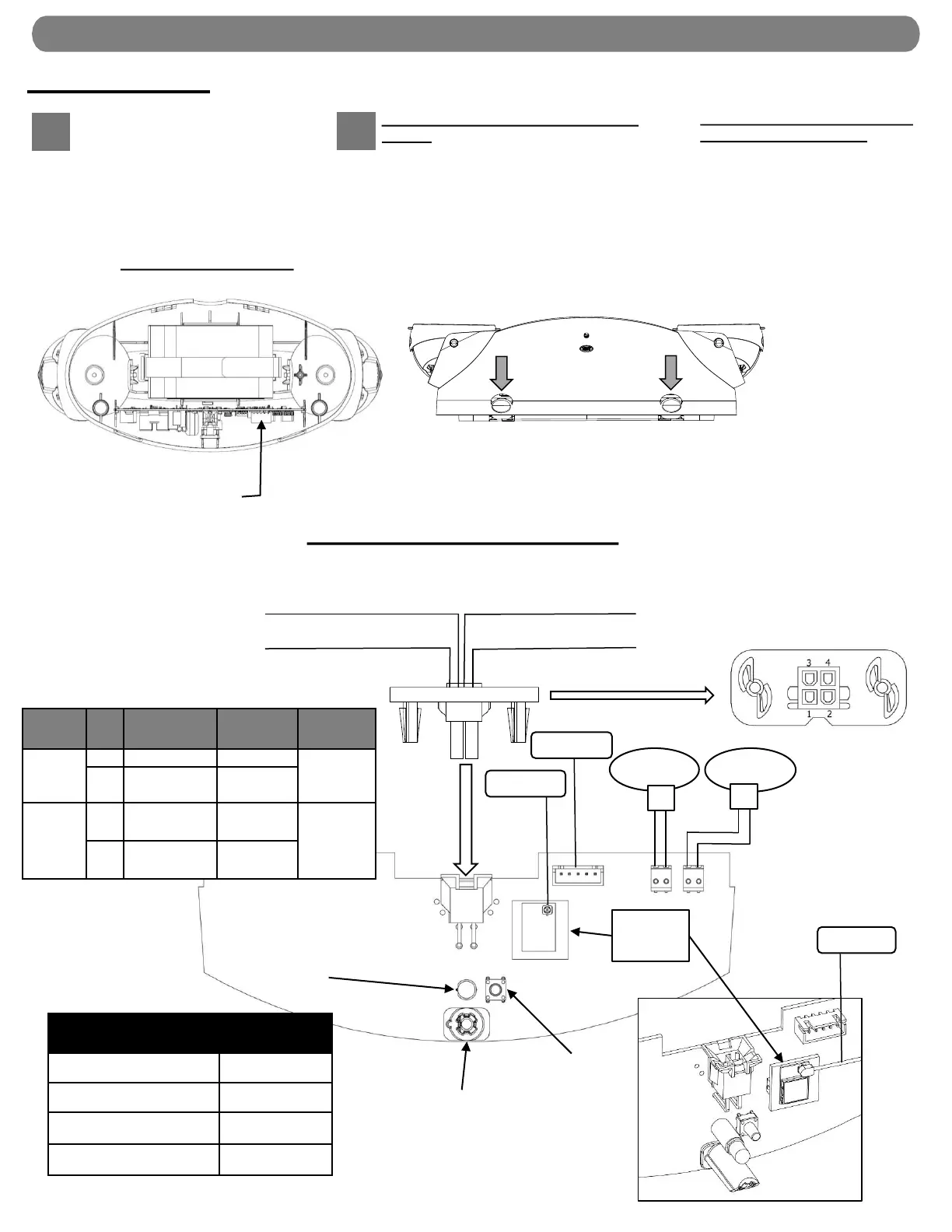

DIAGRAMA DEL CABLEADO
Voltaje
de
entrada
To Next Page
