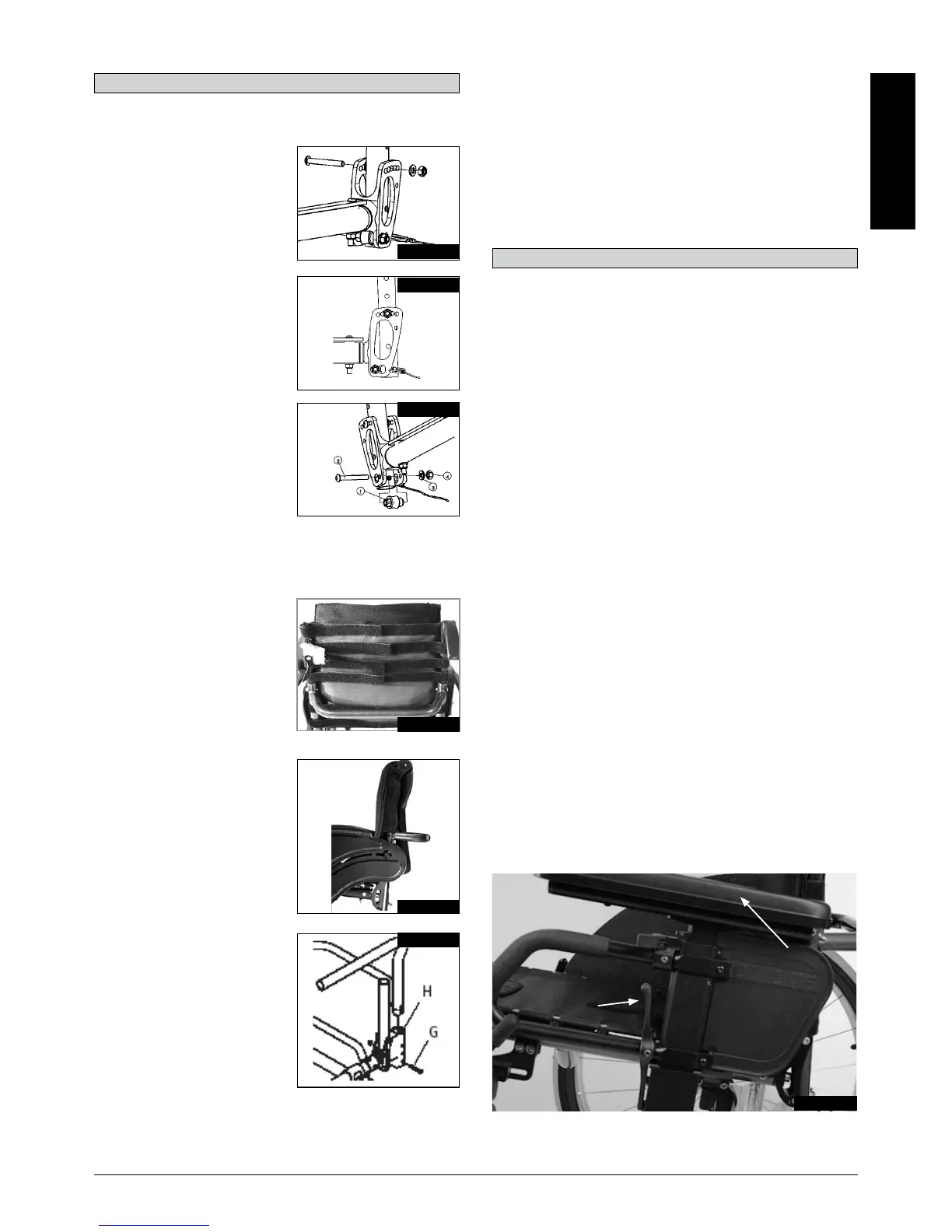

FRANÇAIS
Toile du dossier réglable
(Fig. 6.20)
Vouspouvezréglerlatension
de la toile du dossier à l'aide des
sangles.
Une fente permet d'accéder à la
toile de l'intérieur et la matière
choisie peut varier selon les choix
individuels.
Dossier
Accoudoir
Dossier à hauteur réglable
(Fig. 6.21)
Vouspouvezréglerlahauteurdu
dossier à 5 positions différentes
(38 – 48 cm). Dévissez et retirez
le boulon (1) et placez le tube
arrière à la position désirée.
Revissez le boulon.
Protège-vêtement relevable,
amovible et avec manchette
courte ou longue
(Fig. 6.22)
Avec le protège-vêtement abaissé
à l'avant, vous pouvez vous
rapprocher d'une table. Pour
relever et libérer les protège-
vêtement, enfoncez le levier (G)
vers l'avant.
ATTENTION !
Ne soulevez jamais le fauteuil par les protège-vêtement ou par
les accoudoirs.
Quickie – Accoudoir réglable en hauteur
1. Installation
a. Enfoncez le montant extérieur de l’accoudoir dans le collier
fixé sur le châssis du fauteuil.
b. L’accoudoir s’enclenche automatiquement.
2. Réglage de la hauteur
a. Tournez le levier de libération sur la position 2.
b. Tirez le support de l’accoudoir vers le haut ou poussez-le
vers le bas jusqu’à obtenir la hauteur souhaitée.
c. Ramenez le levier de libération sur la position
d'enclenchement de l’accoudoir.
d. Poussez le support de l’accoudoir jusqu’à l’enclenchement
de l’accoudoir supérieur.
3. Retrait de l’accoudoir
a. Tournez le levier de libération sur la position 1, puis retirez
l’accoudoir.
4. Remplacement de l’accoudoir
a. Enfoncez l’accoudoir dans le collier.
b. Ramenez le levier de libération sur la position
d'enclenchement de l’accoudoir.
5. Réglage de l’ouverture du tube de logement de l’accoudoir
Pour régler l’ouverture de l’accoudoir extérieur dans le collier
:
a. Desserrez les quatre boulons sur les côtés du collier.
b. Maintenez l’accoudoir dans le collier, puis serrez le collier à
l’ouverture souhaitée.
c. Resserrez les quatre boulons.
6. Réglage de l’ouverture de l’accoudoir intérieur
a. L’accoudoir extérieur est fixé au moyen de deux goujons.
b. Tournez les goujons dans un sens ou dans l’autre jusqu’à
obtenir l’ouverture souhaitée.
Réglage de l'inclinaison du dossier rabattable :
1. Dévissez les vis supérieures et
desserrez les vis de connexion
(Fig. 6.17).
2. L'orifice du tube arrière doit être
aligné avec l'orifice de l'organe
de connexion correspondant
à l'angle d'inclinaison souhaité
pour le dossier (Fig. 6.18).
3. Insérez la vis de connexion avec
son écrou et sa rondelle, puis
serrez à la main de sorte qu'il
n'y ait plus de jeu latéral entre
lescomposants.Vousdevez
cependant pouvoir rabattre le
tube du dossier
sans forcer.
4. Réglez le mécanisme de pliage
: pour ce faire, desserrez
légèrement les écrous du
support (Fig. 6.19). Réglez le
support (composant 1) de sorte
que le mécanisme de pliage
s'enclenche
sans qu'il n'y ait de jeu (si
nécessaire, utilisez pour cela
une clé plate de 10 mm). Maintenez le support et serrez les
écrous (5 Nm).
5. Répétez les étapes 1 à 4 pour l'autre côté.
Protège-vêtement relevable, amovible et avec manchette
courte ou longue, réglable en hauteur (Fig. 6.23)
Vouspouvezréglerlahauteurdelamanchette.Pourcefaire,
tirez sur le levier (1), puis réglez la manchette (2) à la hauteur
désirée. Relâchez le levier, puis abaissez la manchette (2)
jusqu’à ce qu'elle s'enclenche.
ATTENTION !
Ne soulevez jamais le fauteuil par les protège-vêtement ou par
les accoudoirs.
Fig. 6.19
Fig. 6.18
Fig. 6.17
Fig. 6.20
Fig. 6.21
Fig. 6.22
Fig. 6.23
