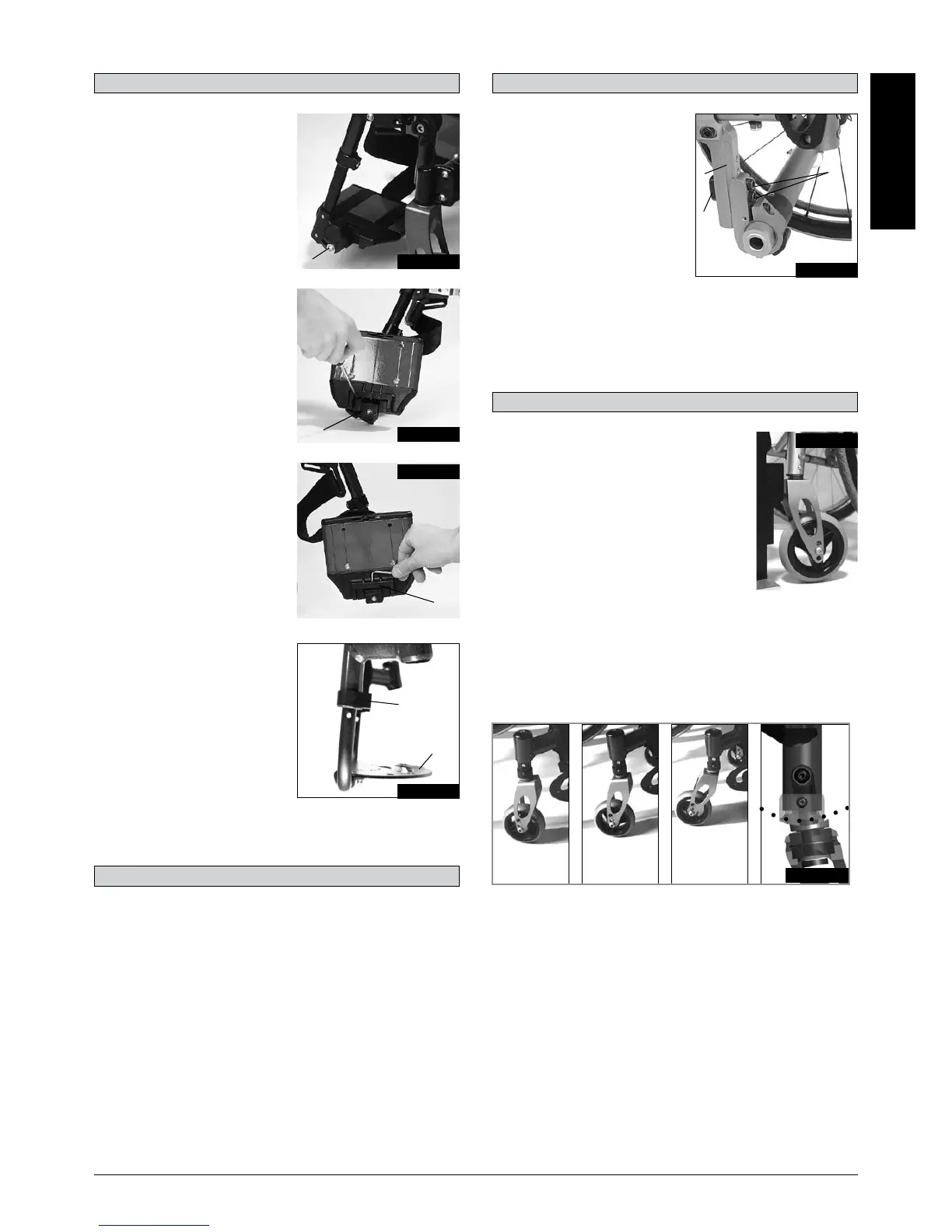

PORTUGUÊS
Ajustamento do Apoio de Pés
Apoios de Pés divididos e em
plataforma
(Fig. 6.4 - 6.6)
Os apoios de pés podem
ser dobrados para cima para
facilitar a entrada e saída do
utilizador na cadeira de rodas.
Também podem ser inclinados
em seis ângulos diferentes
relativos a uma superfície
nivelada. Aperte firmemente o
parafuso (1) no lado externo.
Removendo os ganchos (2),
pode ajustar o apoio de pés em
três posições diferentes tanto
para a frente como para trás.
Solte o parafuso de ajustamento
(3) para mudar a posição
horizontal do apoio de pés. Para
tal, deve dobrar o apoio de pés
paracima.Quandoterminar,
verifique se todos os parafusos
estão correctamente apertados
(ver página sobre força de
torção). Deve manter sempre
um intervalo mínimo de 2,5
centímetros do chão.
Ajustar o Apoio dos Pés (Fig.
6.7)
Se remover o parafuso (1) pode
ajustar o apoio dos pés para o
adaptar ao comprimento da parte
inferior da perna. O ângulo do
apoio dos pés pode ser ajustado
individualmente (apoio dos pés
não rígido) desapertando as
porcas (2). O suporte do apoio
dos pés (3) impede que os pés
escorreguem acidentalmente.
Quandoterminar,verifique
se todos os parafusos estão
correctamente apertados (ver
página sobre força de torção).
Rodas giratórias, Placas das rodas giratórias, Forquetas
De vez em quando, a cadeira de rodas pode "fugir" ligeiramente
para a direita ou esquerda ou as rodas giratórias podem vibrar.
As razões podem ser as seguintes:
O movimento frontal e/ou inverso da roda não foi ajustado •
correctamente.
O ângulo da roda giratória não foi ajustado correctamente.•
A pressão do ar da roda giratória e/ou roda traseira é •
incorrecta; as rodas não viram suavemente.
A cadeira de rodas não se move em linha recta se não ajustar
correctamente as rodas giratórias. As rodas giratórias devem
ser sempre ajustadas por um fornecedor autorizado. As placas
das rodas giratórias devem ser reajustadas e os dispositivos de
bloqueio das rodas devem ser inspeccionados sempre que a
posição da roda traseira for alterada.
Roda giratória
Assento
Roda giratória
Ajustar a roda giratória (Fig. 6.9 - 6.10)
Para garantir o ajuste paralelo das
forquetas,
basta contar os dentes visíveis em ambos
os lados.
Depois de ajustar a forqueta da roda
giratória, os dentes garantem uma posição
segura, permitindo ajustar até 16° em
incrementos de 2°.
Use o lado plano para definir uma posição
de ângulo recto em relação ao chão.
O design patenteado permite virar a
forqueta da roda giratória, para que o
possa ajustar em ângulos rectos em
relação ao chão quando alterar o ângulo do
assento.
Ajuste da altura do assento (Fig.
6.8)
Para ajustar a altura traseira do
assento, desaperte e remova os
4 parafusos Torx (1) (2 de cada
lado) e a anilha roscada (2), que
fixa o gancho (3) dos tubos curvos
às placas do eixo (4). Ajuste os
dois ganchos dos tubos curvos (3)
para a altura necessária e instale
de novo os 4 parafusos Torx.
Antes de apertar os parafusos, siga as instruções para ajustar
aconvergência/aberturadasrodasparazero(VejaaFig.5.13
- 5.15).
Aperte os parafusos com uma força de 7 Nm.
NOTA – Poderá ser necessário ajustar o ângulo da roda
giratória quando ajustar a altura traseira do assento.
1
Fig. 6.4
2
Fig. 6.5
3
Fig. 6.6
22
1
Fig. 6.7
1
2
3
Fig. 6.8
Fig. 6.9
-8°+8°
Fig. 6.10
