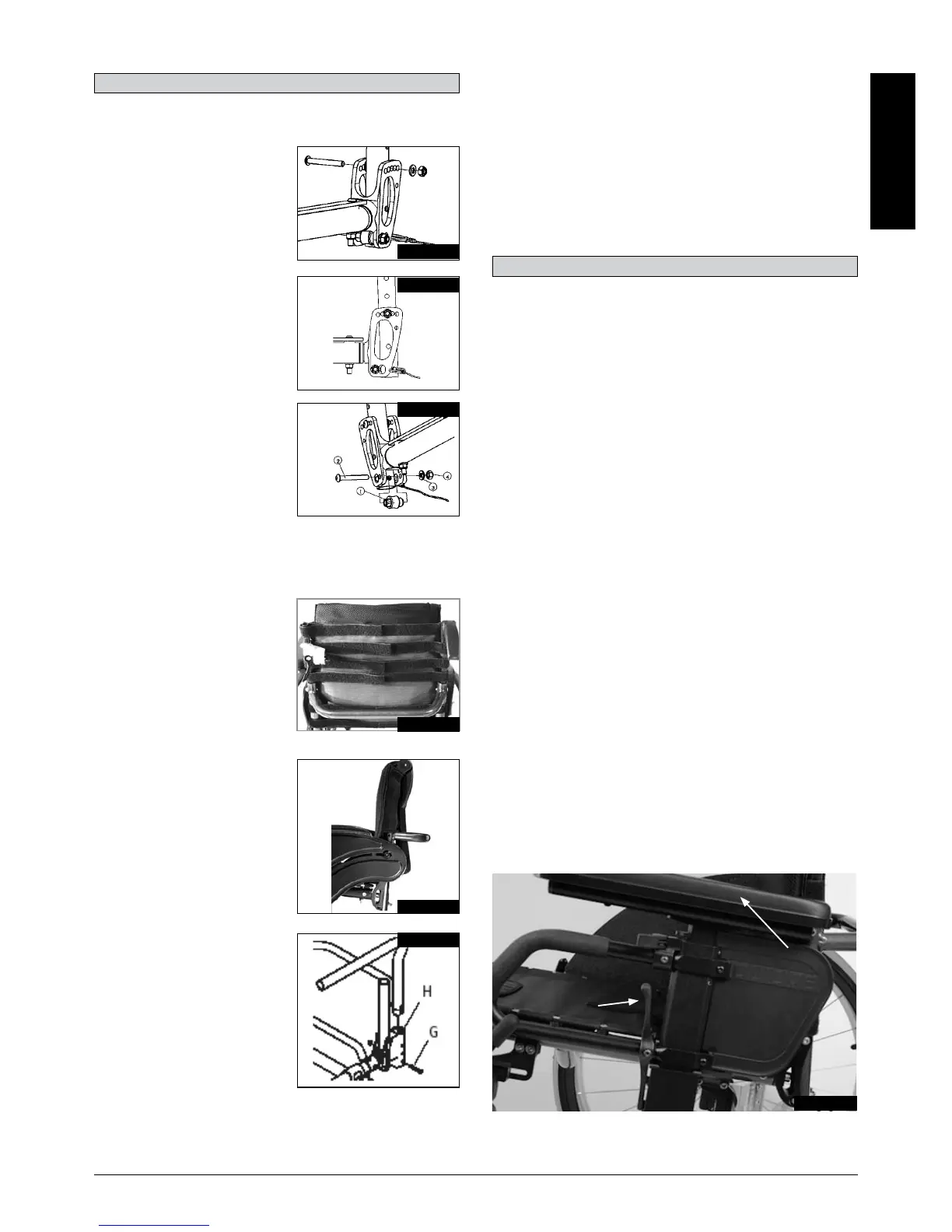

PORTUGUÊS
Correia traseira ajustável
(Fig. 6.20)
A correia traseira ajustável pode
ser ajustada usando as várias
correias.
Pode aceder ao estofo da correia
traseira a partir do interior através
de uma abertura e pode ser
ajustado em função dos gostos
individuais.
Encosto
Apoio de braços
Encosto de altura ajustável
(Fig. 6.21)
A altura do encosto pode
ser ajustada para 5 posições
diferentes (38–48 cm). Abra e
remova o parafuso (1) e mova
o tubo traseiro para a posição
pretendida. Depois, aperte de
novo o parafuso.
Protecção lateral padrão,
retráctil, removível com
almofadas para braços curtas ou
longas
(Fig. 6.22)
Com a protecção lateral, que
é inclinada à frente, é possível
aproximar-se de uma mesa. Para
as virar para cima, empurre o
manípulo (G) para a frente de
modo a libertar a protecção lateral.
ATENÇÃO!
As protecções laterais e os apoios dos braços não se destinam
a ser usados para levantar ou transportar a cadeira de rodas.
Apoio de braços de altura ajustável - Quickie
1. Instalação
a. Empurre o suporte externo do apoio de braço para o grampo
montado na estrutura da cadeira.
b. O apoio de braços fixa-se automaticamente na posição.
2. Ajustamento da altura
a. Ajuste o manípulo de libertação para a segunda posição.
b. Empurre o suporte do braço para cima ou para baixo para a
altura pretendida.
c. Ajuste o manípulo de libertação de novo para a posição de
bloqueio do braço.
d. Empurre o suporte do braço para dentro até que o apoio
superior se fixe na posição.
3. Remoção do Apoio de Braços
a. Ajuste o manípulo de libertação para a primeira posição e
remova o apoio de braços.
4. Mudar o Apoio de Braços
a. Empurre o Apoio de Braços de novo para o gancho.
b. Ajuste o manípulo de libertação de novo para a posição de
bloqueio do braço.
5. Ajustamento do encaixe do suporte do apoio de braços
Para apertar ou soltar o encaixe do apoio de braços exterior
no gancho:
a. Desaperte os quatro parafusos nos lados do gancho.
b. Mantenha o apoio de braços no gancho e aperte o gancho
para o encaixe pretendido.
c. Aperte os quatro parafusos.
6. Ajustamento do encaixe do apoio de braços interno
a. O apoio de braços exterior está equipado com duas cavilhas.
b. Rode as cavilhas para dentro ou para fora como pretendido
até atingir o encaixe pretendido.
Ajustamento do ângulo no encosto retráctil:
1. Abra os parafusos superiores e
desaperte a ligação do parafuso
(Fig. 6.17).
2. O orifício no tubo traseiro deve
ficar alinhado com o orifício na
peça de ligação, de modo a que
possa ajustar encosto para o
ângulo pretendido (Fig. 6.18).
3. Encaixe a porca e anilha na
ligação do parafuso até estarem
apertadas à mão, de modo a
que os componentes não se
movam lateralmente. Mas ainda
deve poder retrair o tubo traseiro
facilmente.
4. Ajuste o mecanismo de
retracção: Para o fazer,
desaperte ligeiramente as
porcas da came (Fig. 6.19).
Ajuste a came (componente 1)
de modo a que o mecanismo de
retracção se fixe
em posição sem deslizar (se
necessário use uma chave de
bocas de 10 mm). Depois, segure a came em posição e
aperte as porcas (5 Nm).
5. Repita os passos de 1 a 4 para o segundo lado.
Protecção lateral padrão, retráctil, removível com
almofadas para braços curtas ou longas, altura ajustável
(Fig. 6.23)
A altura da almofada para braços pode ser ajustada da
seguinte maneira. Puxe o manípulo (1) e ajuste a almofada
para braços (2) para a altura pretendida. Liberte o manípulo
e empurre a almofada para braços (2) para baixo até a ouvir
encaixar.
ATENÇÃO!
As protecções laterais e os apoios dos braços não se destinam
a ser usados para levantar ou transportar a cadeira de rodas.
Fig. 6.19
Fig. 6.18
Fig. 6.17
Fig. 6.20
Fig. 6.21
Fig. 6.22
Fig. 6.23
1
2
