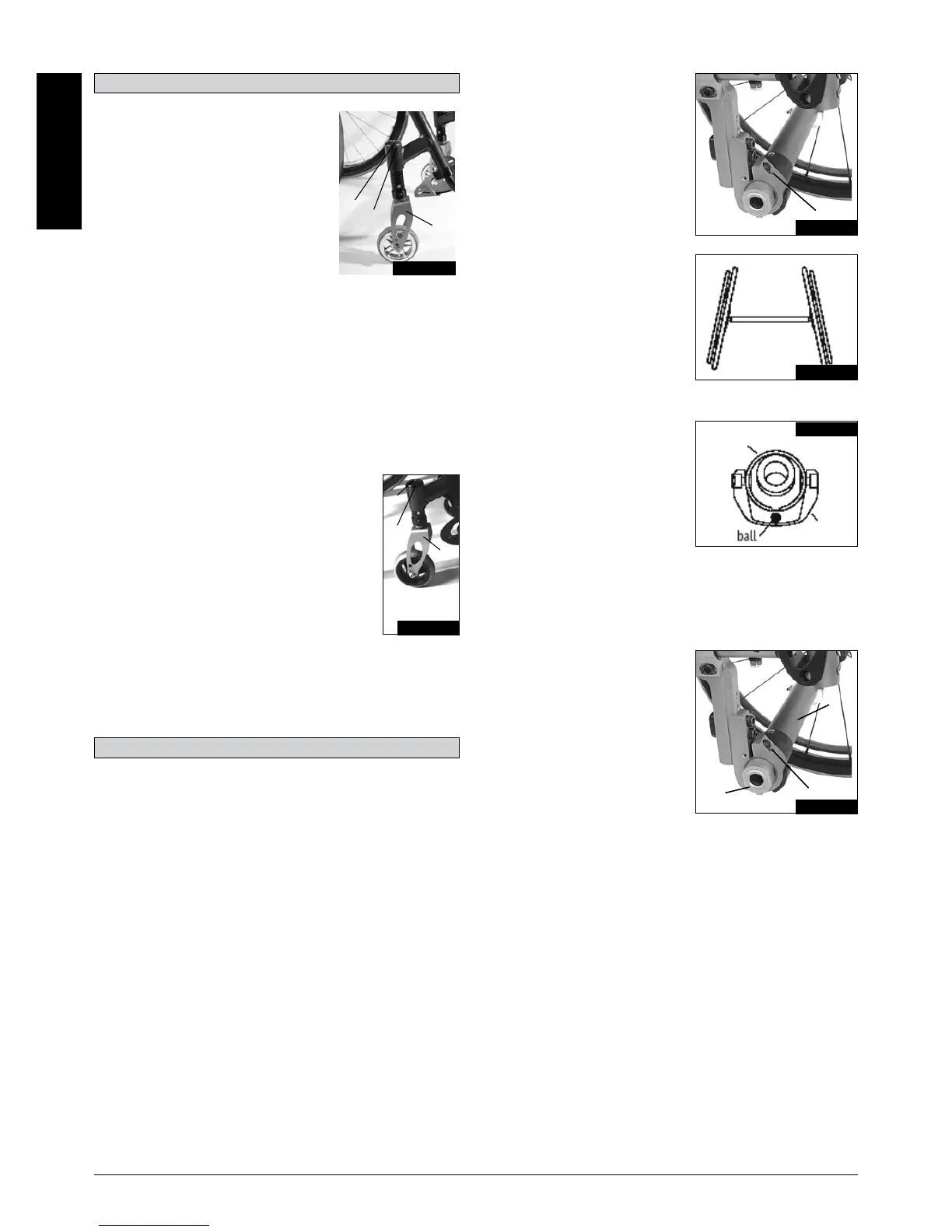

Ajustar alinhamento das rodas (Fig. 6.13 -
6.15)
Importante: A sua cadeira não se move
correctamente se as posições das rodas traseiras
forem optimizadas, o que implica o ajustamento
correcto do alinhamento das rodas. Para tal,
meça a distância entre ambas as rodas frontal
e traseira para se certificar que estão paralelas
entre si. A diferença entre ambas as medições
não deve ser superior a 5 mm. Para ajustar as
rodas para que fiquem paralelas, desaperte os
parafusos e rode a manga do eixo de acordo.
Quandoterminar,verifiquesetodososparafusos
estão correctamente apertados (ver página sobre
força de torção).
Alinhamento das Rodas
Altura do Assento
Ajustar a altura frontal do assento
(Estrutura ajustável, Fig. 6.11)
1. Desaperte o parafuso (1) e remova a
cobertura (2). Desaperte o parafuso (1)
e remova a cobertura (2).
2. Ao rodar a ligação da roda giratória,
pode ajustar continuamente a altura do
assento em +/- 1,5 cm. Usando a marca
(3) na ligação da roda giratória, garante
que ambas as rodas sejam ajustadas
da mesma maneira.
3.Verifiqueseambasasrodasgiratóriasestãoajustadaspara
a mesma altura. Caso contrário, a cadeira não se move em
linha recta.
4. Certifique-se que os parafusos (4) estão sempre virados para
fora em ângulo recto em relação à direcção do movimento da
cadeira, para que esta se mova sempre em linha recta.
5. Ao voltar a colocar a cobertura (2) e a apertar o parafuso (1),
fixaoacessóriodeajustamentodaaltura.Quandoofizer,
respeite a força de torção inicial.
Ajustar a estabilidade direccional (Fig. 6.12)
1. Desaperte o parafuso (1) e remova a cobertura
(2). Desaperte o parafuso (1) e remova a
cobertura (2).
2. Ajuste a forqueta da roda giratória para um
ângulo recto em relação ao movimento da
cadeira e use um esquadro na superfície plana
(3) da forqueta.
3. Ao rodar a ligação da roda giratória, pode virar
a roda giratória para dentro ou para fora para
corrigir a estabilidade direccional.
4. Ao voltar a colocar a cobertura (2) e a apertar
o parafuso (1), fixa o acessório de ajustamento
daaltura.Quandoofizer,respeiteaforçade
torção inicial.
Ajustamento da largura da base
da roda
K. BASE DA RODA TRASEIRA
Define-se base da roda traseira
como a distância entre a parte
superior das rodas traseiras e os
tubos do encosto e representa-se
por medição X. O ajustamento
da fábrica é (1,25 cm). É,
normalmente, necessária uma
maior distância quando existir um espaço suficiente entre
os pneus e quando for necessário criar os apoios de braços
opcionais de altura ajustável.
NOTA:Quandoajustarabasedarodatraseira,ajusteprimeiro
uma roda e depois a outra. Se ambos os lados forem ajustados
simultaneamente, o ajustamento da convergência/abertura é
alterado.
Para ajustar a base da roda traseira, as peças da curvatura (4)
movem-se telescopicamente para dentro ou para fora do tubo
curvo (5) e são
fixadas quando atingirem a extremidade. Desaperte o parafuso
(6) (o mais próximo do tubo curvo) no lado esquerdo da
cadeira. Mova o eixo de extracção rápida para dentro ou
para fora para atingir a base da roda pretendida. Aperte os
parafusos com uma força de 7 Nm. Repita este processo no
lado direito da cadeira e ajuste a distância para que seja igual
ao lado esquerdo.
3
2
Fig. 6.15
Fig. 6.14
1
2
33
Fig. 6.12
1
2
3
Fig. 6.11
4
5
6
Fig. 6.16
Ajustamento de controlo Argon
3. Ajustar a convergência/abertura
para zero
NOTA: Numa cadeira de rodas
com cilindros curvos de 0°, não é
possível ajustar a convergência
ou abertura. Este ajustamento é
necessária apenas em cilindros de
curvatura de 3°, 6° e 9°.
A expressão “convergir ou abrir“
define o alinhamento das rodas
traseiras da cadeira em relação ao
chão. Isto determina a qualidade
do movimento da cadeira.
Ocorre resistência normal ou
resistência de movimento quando
a convergência for ajustada para
zero.
Para ajustar a convergência/
abertura para zero:
Desaperte os 2 parafusos (1) (1
de cada lado) que fixa o gancho
do tubo angular. Inspeccione a
bola no plano horizontal (2) e vire
o tubo angular (3) até a bola ficar
no centro. A convergência agora
é zero.
Antes de apertar os parafusos
(1), verifique se o tubo curvo
está centrado da esquerda para
a direita. A distância deve ser a
mesma em ambos os lados ou não
deverá existir distância alguma.
Aperte os parafusos com uma
força de 7 Nm.
1
Fig. 6.13
