5.8 Repose-jambes et palettes
AVERTISSEMENT!
• Toujours prêter attention à l'environnement dans lequel vous
évoluez pour éviter de vous blesser lorsque les repose-
jambes sont déployés.
• Avant d'utiliser le fauteuil, toujours s’assurer que les repose-
jambes ou les repose-pieds n’entrent pas en contact avec
les roulettes.
• Ne soulevez et ne portez jamais un fauteuil en l’attrapant
par le repose-pieds.

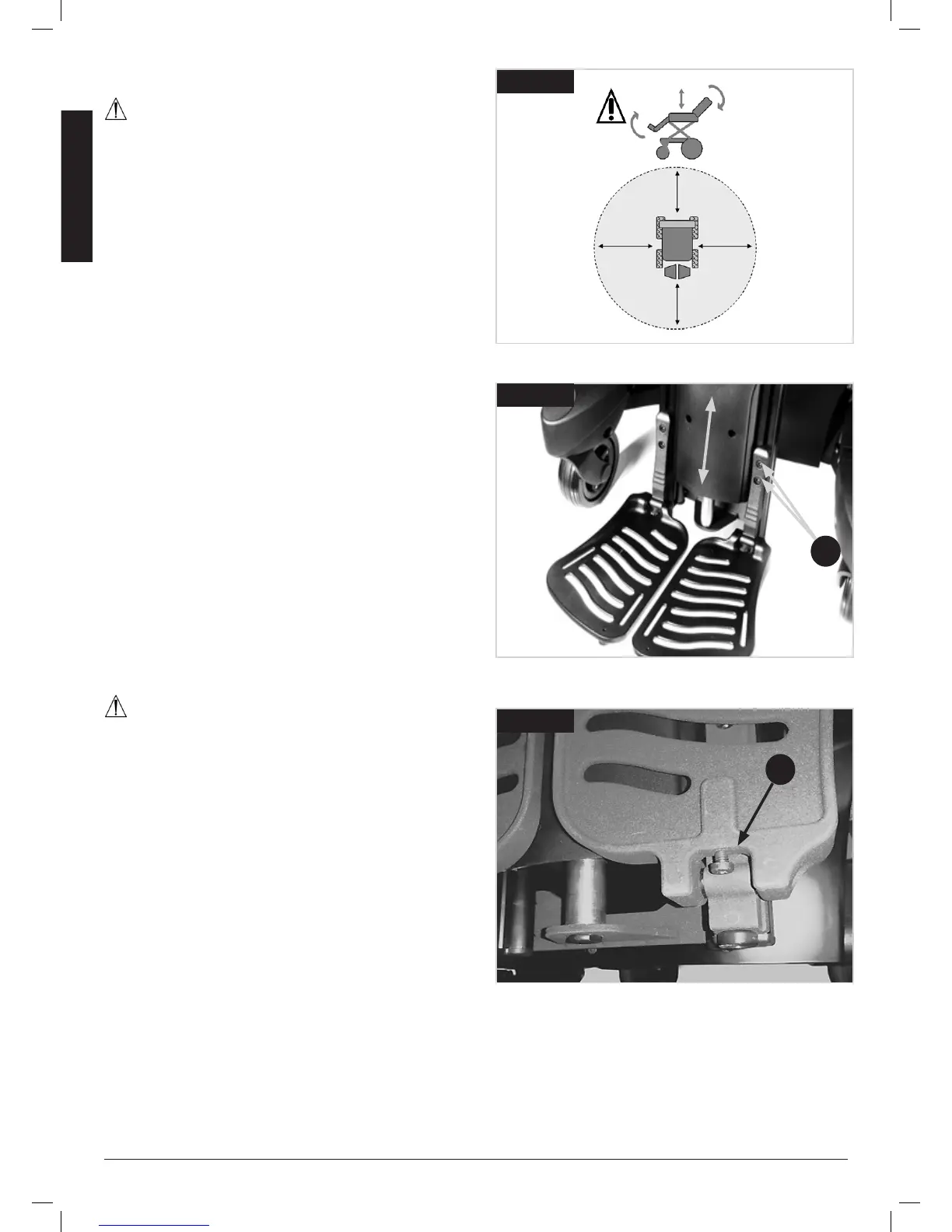

• Comme avec tout organe mobile, veillez à ne pas vous
pincer les doigts, (Fig. 5.14).
5.8.1 Réglage de la hauteur des palettes
Le repose-pied central électrique permet un réglage de
l'angle entre 90° et 180° par rapport au sol et une extension
motorisée de 1500 mm.
Les palettes droite et gauche peuvent être ajustées à un angle
de +/- 5° et permet une amplitude de réglage de la hauteur
entre 200 et 460 mm, mesurée entre la palette et la plateforme
d'assise.
Réglage de la hauteur :
• Desserrez les 2 vis à l'aide d'une clé hexagonale de 5 mm
(A-Fig. 5.15).
• Faites glisser la palette vers le haut ou le bas, à la hauteur
désirée.
• Resserrez bien les 2 vis.
• Faites pareil de l’autre côté.
Réglage de l'inclinaison :
• Relevez la palette de manière à pouvoir aisément accéder à
la vis de réglage de l'angle (A-Fig. 5.16).
• À l'aide d'une clé hexagonale de 4 mm, vissez ou dévissez
la vis en fonction de l'angle désiré.
AVERTISSEMENT!
• Après ce réglage et avec le siège en position de conduite
normale : Vérifiez qu'il y a toujours un espace supérieur à
25 mm entre le sol et la palette lorsque le repose-jambe est
dans sa position la plus basse.
• Procédez à cette vérification avec l'utilisateur assis dans
son fauteuil et les pieds placés sur les palettes.
• L'utilisation du fauteuil avec les palettes réglées trop haut
peut entraîner des blessures ou endommager le fauteuil.
Fig. 5.14
1500 mm
Fig. 5.16
A
Fig. 5.15
AA
