Rain C-DIAL 24VAC - Conexiones Eléctricas

ESPAÑOL
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
40

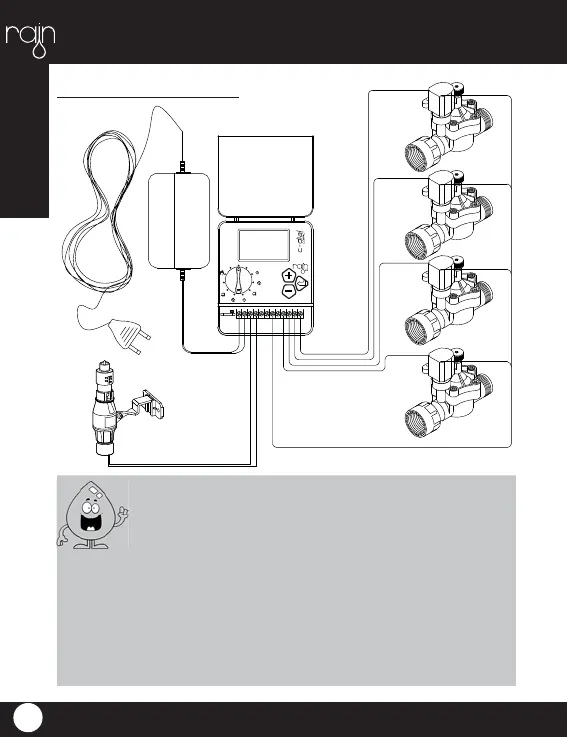

Cada electroválvula 24 Vac tiene dos cables negros, uno
identifi ca el número de la zona
y se conectará a una de las salidas numerada en el compar-
timiento de terminales y la segunda es el hilo común que
estará conectado a la salida C en el compartimiento de
terminales junto con todos los cables comunes de todas las
electroválvulas. Los cables de las electroválvulas 24 Vac no
tienen polaridad.
Conectar los cables del sensor con dos hilos a la salida del
sensor.
Para la versión INDOOR conectar los cables del transforma-
dor a la salida 24-vac.
OFF
OFF
OFF
OFF
OFF SET
AUTO
%
P
R
O
G
R
A
M
A
P
R
O
G
R
A
M
B
Conexiones eléctricas
