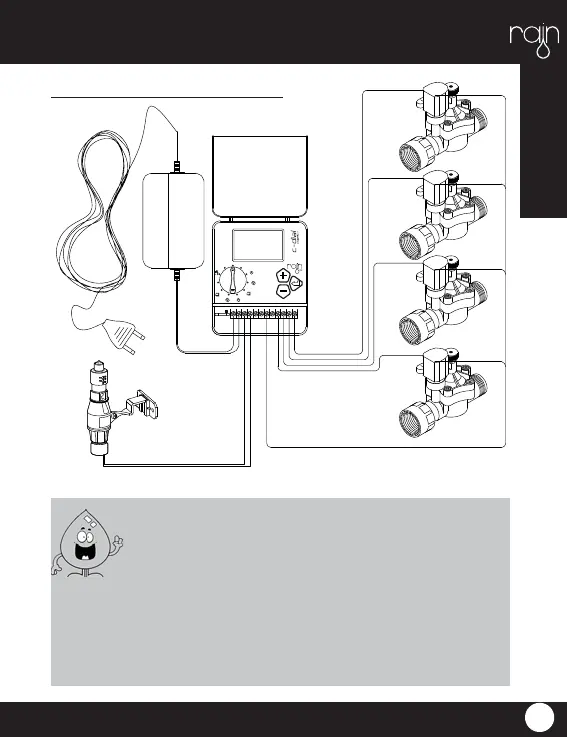

COLLEGAMENTI ELETTRICI
Ogni elettrovalvola a 24 VAC è dotata di due cavi neri, uno
identifi ca il numero della zona e andrà collegato ad una
delle uscite numerate nel vano morsettiera e il secondo è il
fi lo comune che andrà collegato all’uscita C nel vano mor-
settiera insieme a tutti i fi li comuni di tutte le elettrovalvole.
I cavi delle elettrovalvole a 24 Vac non hanno polarità.
Collegare i cavi del sensore all’ingresso SENSOR.
Per la versione INDOOR collegare i cavi del trasformatore
all’ingresso 24 vac.
OFF
OFF
OFF
OFF
OFF SET
AUTO
%
P
R
O
G
R
A
M
A
P
R
O
G
R
A
M
B
Elettrovalvola
zona 1
Elettrovalvola
zona 2
Elettrovalvola
zona 3
Elettrovalvola
zona 4
Filo comune
Cavi sensore
Cavi trasformatore
24 VAC
