Per il collegamento delle elettrovalvole
alla centralina si consiglia di utilizzare
un cavo isolato da 1,5 mm2 in caso di
distanza inferiore a 200 m. Per distanze
maggiori utilizzare cavi di sezione
superiore.
Nel caso in cui il collegamento tra cen-
tralina ed elettrovalvole debba percor-
rere un tragitto sotto il livello del suolo,
è fortemente consigliato di fare passare
i cavi attraverso un tubo corrugato, per
proteggerli dagli agenti naturali del terreno.
Evitare inoltre di interrare i cavi in luoghi dove ci sia il rischio che venga-
no danneggiati da scavi o buche future

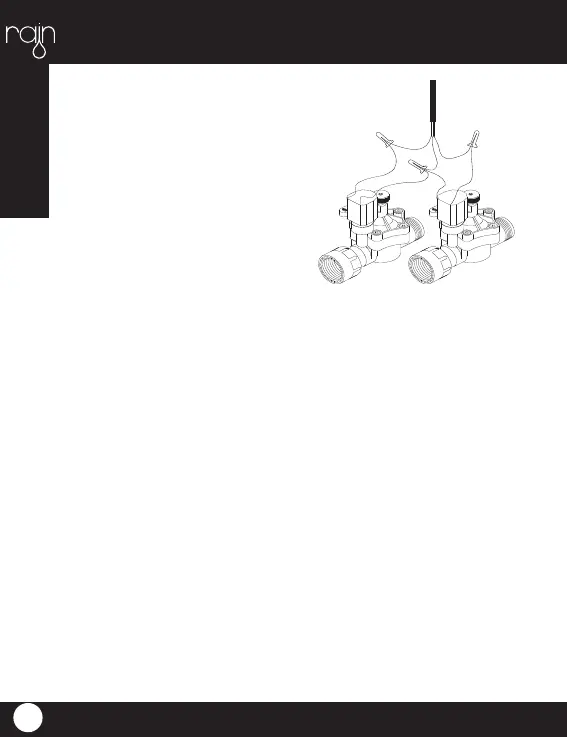

• Ogni valvola ha due cavi. Un cavo deve essere collegato come neutro.
I cavi neutri di tutte le valvole possono venir collegati insieme in un unico
cavo che porta al timer. L’altro cavo della valvola deve essere collegato al
cavo specifi co della stazione che controllerà quella valvola.
• Tutti i cavi dovrebbero essere uniti utilizzando fermi per cavi, saldatura
e/o nastro. Per un ulteriore protezione delle connessioni resistenti all’ac-
qua, si può utilizzare un connettore stagno.
• Per evitare il rischio di folgorazioni ad ogni stazione dev’essere collega-
ta una sola elettrovalvola.
(N.B. In ogni morsetto è possibile inserire solo un cavo. Se nel sistema
si utilizzano più di due neutri, intrecciarli insieme cosicché solo un cavo
venga inserito nel morsetto COM. Proteggere la congiunzione dei cavi
con un fermo per cavi.)
• Tutti i cavi dovrebbero essere uniti utilizzando fermi per cavi, saldatura
e/o nastro. Per un ulteriore protezione delle connessioni resistenti all’ac-
qua, si può utilizzare un connettore stagno.
CAVI DI COLLEGAMENTO
