ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
9

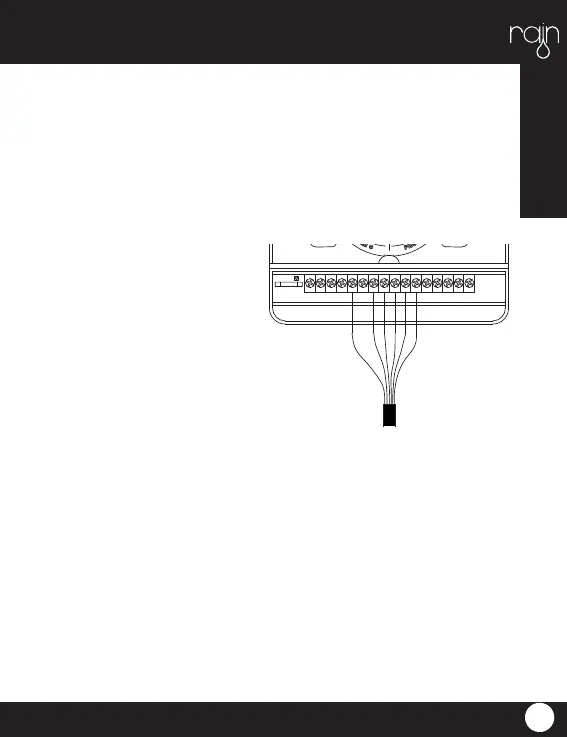

COLLEGAMENTO ELETTROVALVOLE ALLA
CENTRALINA
• Togliere il coperchio della
morsettiera.
• Scoprire circa 6 mm di guaina
isolante in plastica all’estremità di
ogni singolo cavo.
• Scegliere quale valvola si desi-
dera collegare a quale stazione.
Collegare ogni cavo della valvola
al proprio morsetto della stazione
(etichettati da 1 a 6) inserendo
tutto il cavo scoperto all’interno
del morsetto.
• Potrebbe risultare necessario aprire il morsetto per consentire l’inseri-
mento del cavo o la sua rimozione. Una volta inseriti i cavi stringere le viti
con un cacciavite per assicurare i cavi.
• Collegare il neutro al morsetto identifi cato con COM
• Per evitare il rischio di folgorazioni ad ogni stazione dev’essere collega-
ta una sola elettrovalvola.
(N.B. In ogni morsetto è possibile inserire solo un cavo. Se nel sistema
si utilizzano più di due neutri, intrecciarli insieme cosicché solo un cavo
venga inserito nel morsetto COM. Proteggere la congiunzione dei cavi
con un fermo per cavi.)
