ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
10

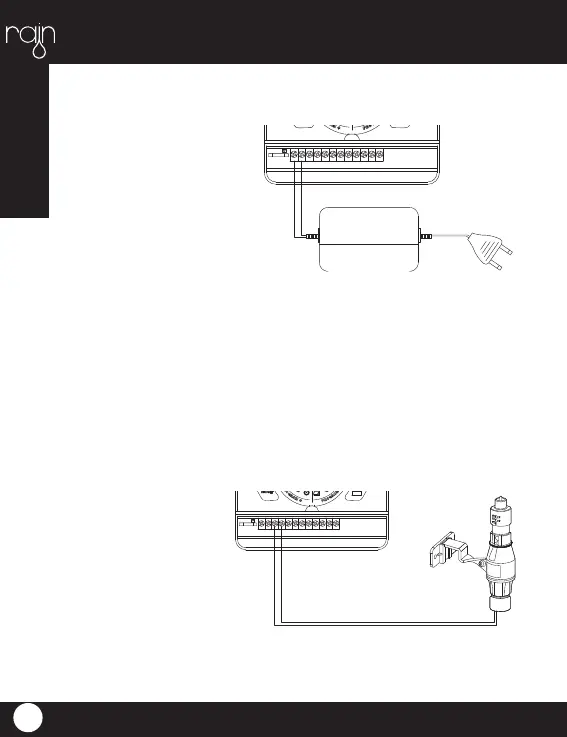

COLLEGAMENTO DEL
TRASFORMATORE ESTERNO (INDOOR)
• Con i terminali dei cavi
privi della loro protezione,
trovare i fori dei due mor-
setti con la scritta “24 VAC”.
Assicurarsi che il trasforma-
tore non sia collegato alla
presa. Inserire uno dei due
cavi del trasformatore in
ciascun morsetto. I cavi non richiedono una specifi ca polarità
per il collegamento, pertanto è indifferente quale cavo inserire
in ciascun morsetto.
• Potrebbe risultare necessario aprire il morsetto per consentire
l’inserimento del cavo oppure la sua rimozione. Una volta inseri-
ti i cavi stringere le viti con un cacciavite per assicurare i cavi.
• Collegare il trasformatore.
Avvertenza: Non collegare insieme due o più centraline attra-
verso un unico trasformatore.
CONNESSIONE DEL SENSORE PIOGGIA
Il collegamento del
sensore pioggia fa
effettuato sui due
morsetti contraddistinti
dall’etichetta SENSER.
Come nel caso del col-
legamento del trasfor-
matore, è indifferente la
posizione sui morsetti di un cavo rispetto all’altro.
