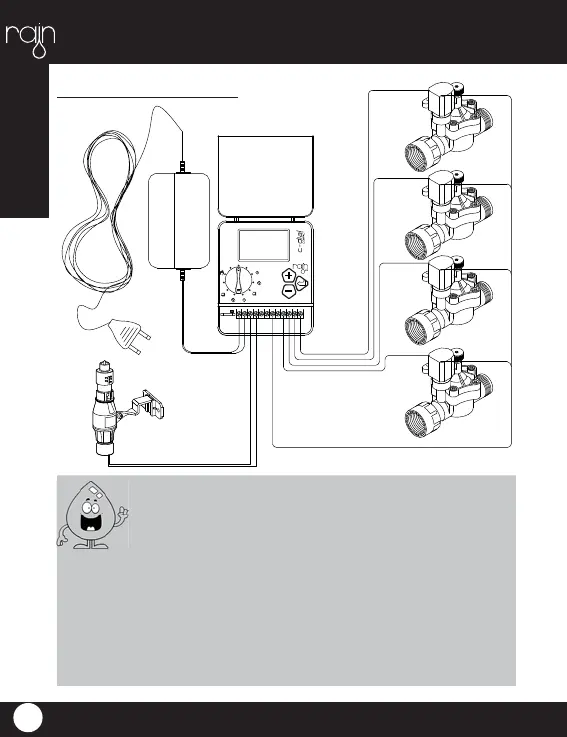

Cada válvula elétrica 24 VAC é equipado com dois cabos
pretos. O primeiro identifi ca o número da zona e vai ser
ligado a uma das saídas numeradas no compartimento de
terminais e a segunda é o
cabo comum que será conectado na saída C no comparti-
mento de terminais
juntamente com todos os cabos comuns de todas as válvu-
las de comando eléctrico.
Os cabos de Válvulas elétricas 24Vac não têm polaridade.
Ligue os fi os do sensor de dois cabos na saída SENSOR.
Para a versão INTERIOR os cabos do transformador devem
ser conectados na entrada de 24 VAC
