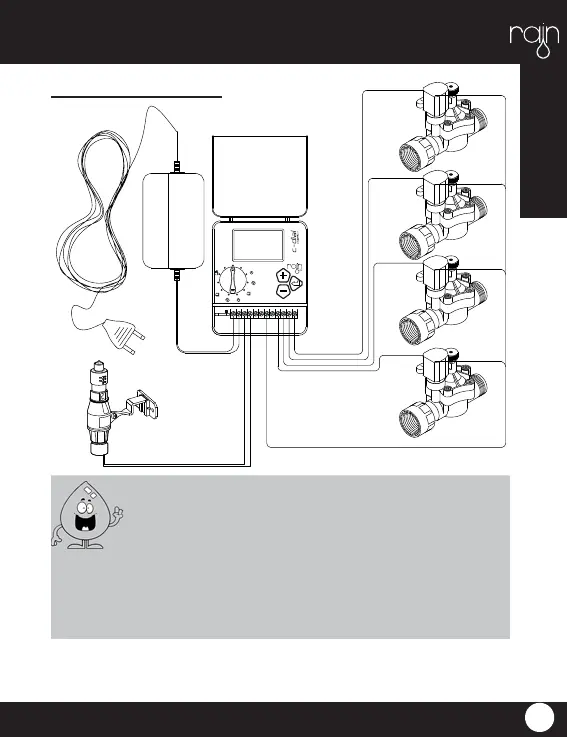

Κάθε ηλεκτροβάνα έχει 2 μαύρα καλώδια, όπου το ένα από
κάθε μία συνδέεται με τις επαφές 1,2,….,8 και τα δεύτερα
καλώδια όλων των ηλεκτροβανών συνδέονται στην θέση C.
Τα καλώδια των ηλεκτροβανών δεν έχουν πολικότητα.
Τα 2 καλώδια του αισθητήρα συνδέονται στις 2
γεφυρωμένες επαφές με ένδειξη sensor (Κατά την σύνδεση
του αισθητήρα βγάζουμε την γέφυρα).
Για την έκδοση εσωτερικού χώρου τον μετασχηματιστή τον
συνδέουμε στις 2 επαφές με ένδειξη 24VAC.
OFF
OFF
OFF
OFF
OFF SET
AUTO
%
P
R
O
G
R
A
M
A
P
R
O
G
R
A
M
B
Ηλεκτρικές συνδέσεις
